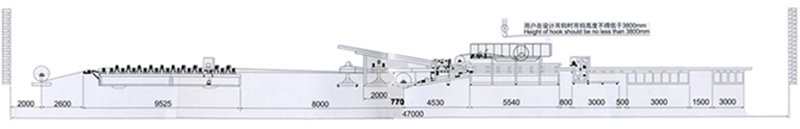

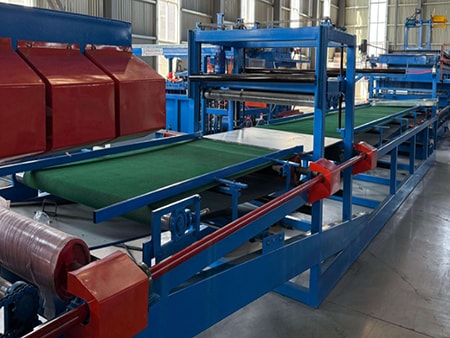

Профилегибочное оборудование для производства сэндвич панелей

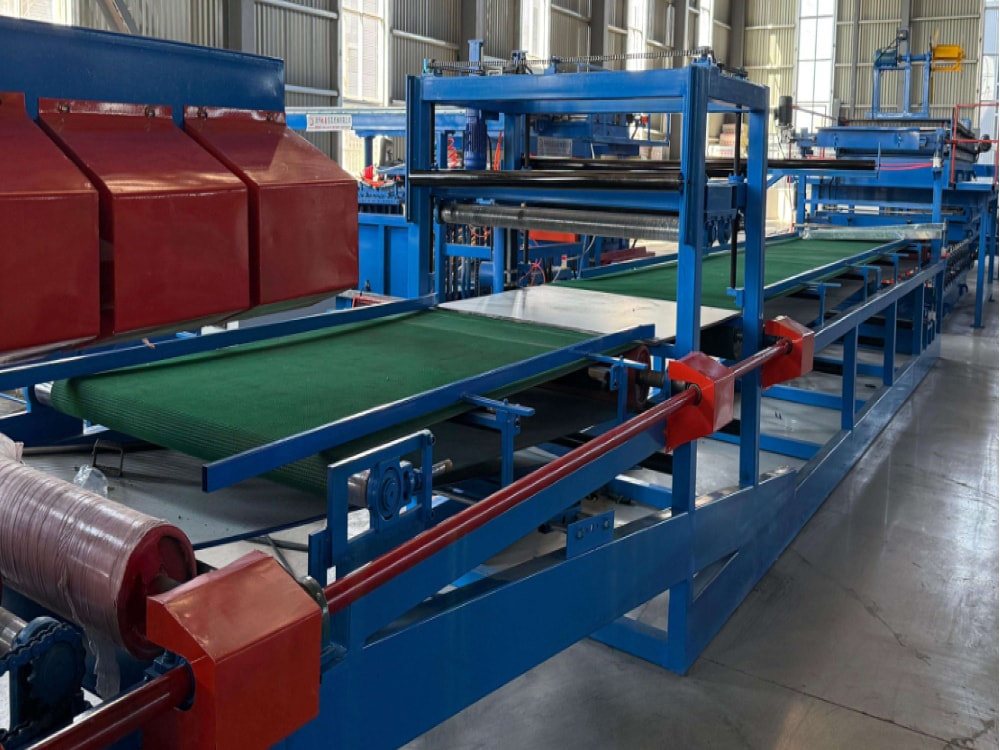

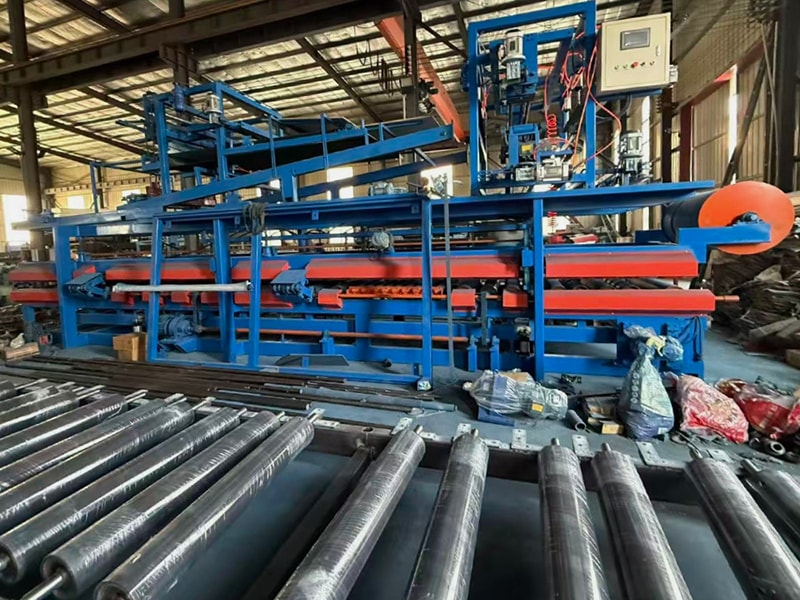

Линия производства сэндвич панелей серии BH является комплексным оборудованием, позволяющим выполнять все стадии технологического процесса быстро и эффективно. Скорость регулируется бесступенчато. Линия состоит из системы подачи материала, профилегибочного стана и системы соединения отдельных компонентов сэндвич панели (устройство для нанесения клея, устройство нагрева, система склеивания, устройство для прорезания канавок, устройство для загиба кромок, автоматическое режущее устройство и т.д.).

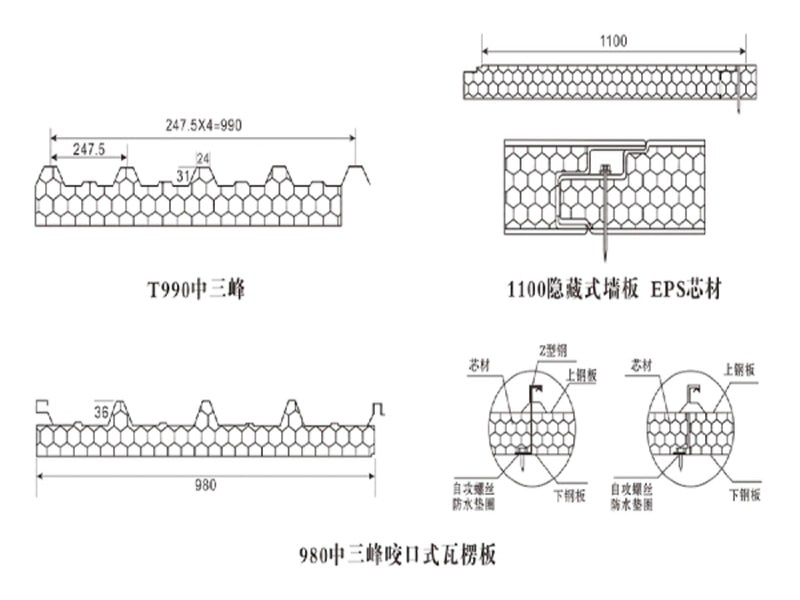

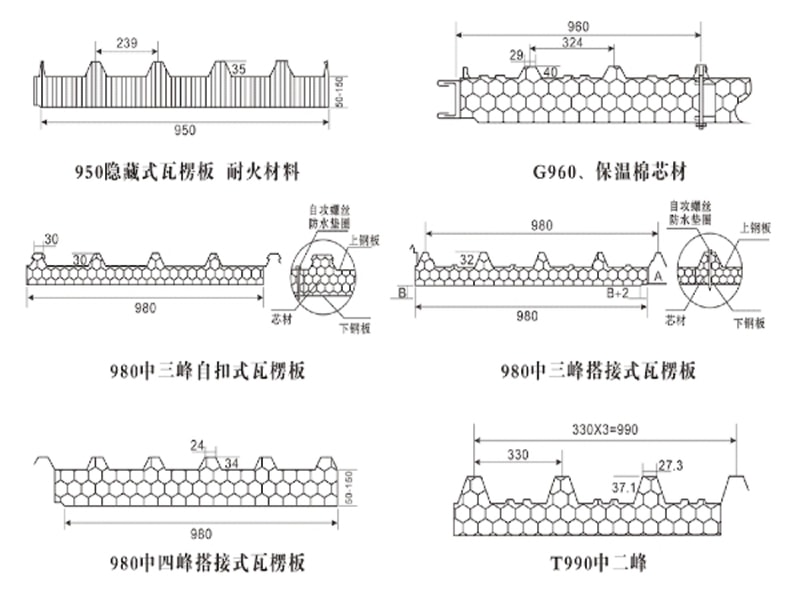

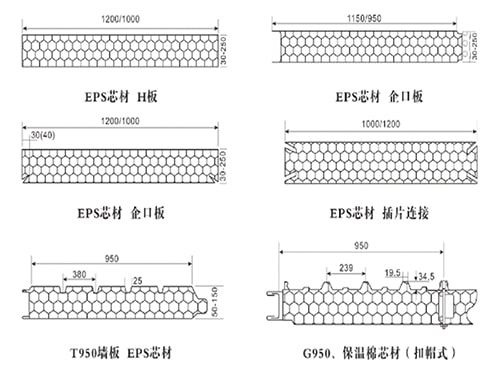

Технические характеристики| Размеры сэндвич-панели | |

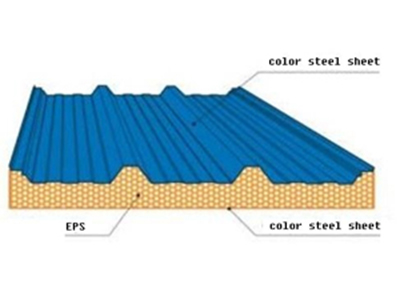

| Подходящие материалы | Металлический лист GI (оцинкованная сталь) GL (алюмоцинковая сталь) PPGI (окрашенная оцинкованная сталь) PPGL (окрашенная алюмоцинковая сталь) Al (алюминий) CRC (холоднокатаная рулонная сталь) HRC (горячекатаная рулонная сталь) Сердцевина сэндвич-панели
|
| Толщина | Металлический лист 0,3-0,8 мм Сердцевина 50-200 мм |

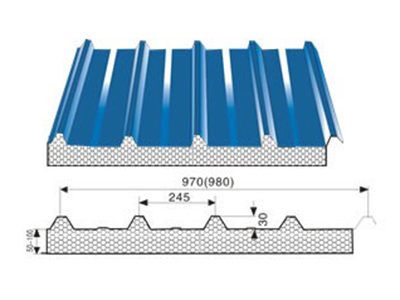

| Размеры кровельной панели | Ширина подачи 1250 мм Полезная ширина 1000 мм |
| Размеры стеновой панели | Ширина подачи 1250/1000 мм Полезная ширина 1190/950 мм |
| Габариты станка и система ПЛК | |

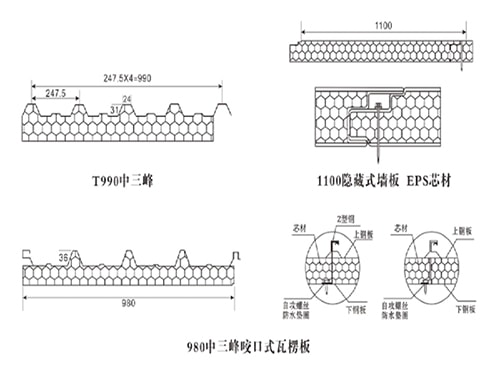

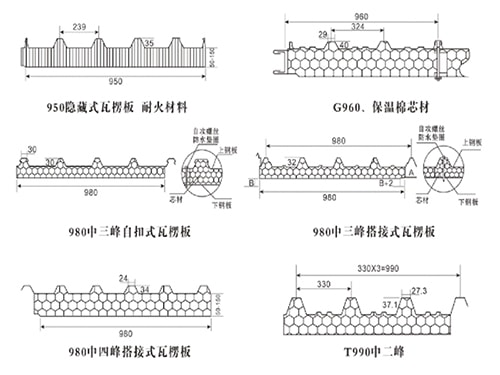

| Типы профилей | Один станок поддерживает несколько типов профиля с ручной или автоматической заменой втулок |
| Габариты станка | 33×2,4×2,3 м |
| Масса станка | 10-15 т |
| Цвет станка | По заказу |
| Система управления | Полностью автоматическое управление с сенсорным экраном ПЛК и частотным преобразователем |
| Напряжение | 380 В, 50 Гц, 3 фазы (по запросу заказчика) |
| Профилегибочный станок для металлических листов | |
| Формовочный станок | 3 узла (13 клетей × 2 + 14 клетей × 1) |
| Главный вал | Диаметр: Ø70 мм Материал: 45# сталь (чистовая токарная обработка) |
| Материал роликов | 45# сталь (твёрдое хромирование, закалка до HRC 55-62) |
| Устройство нанесения клея | |
| Клеевой насос | 2 двигателя (плавная регулировка подачи клея) |
| Способ нанесения клея | Автоматическое пневматическое смешивание клея с двухсторонней подачей |

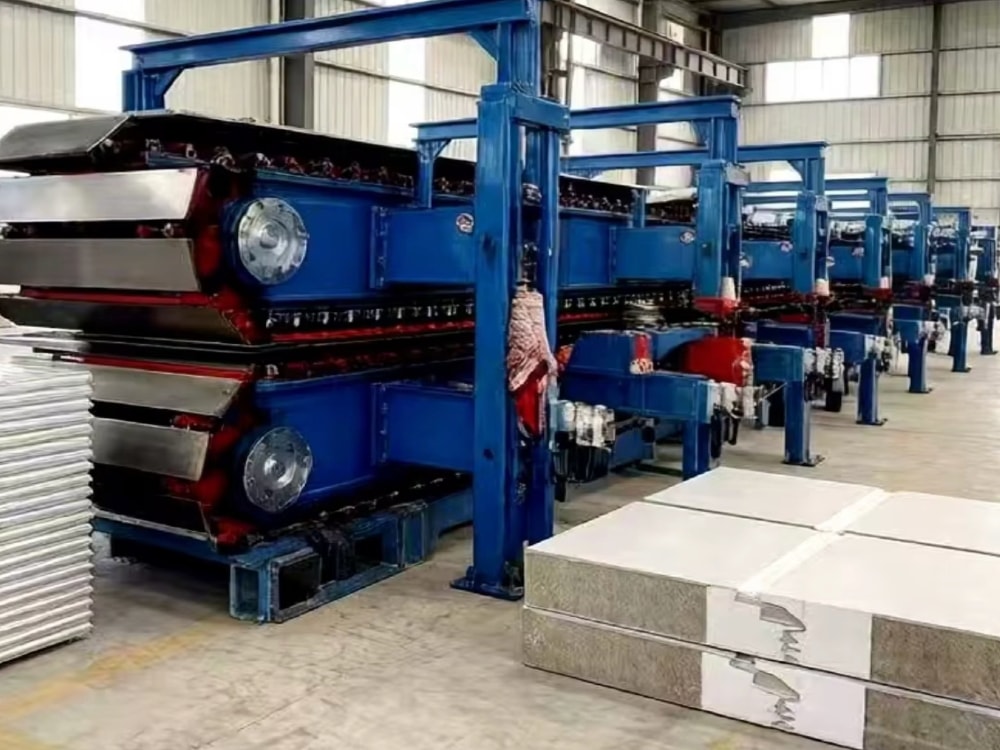

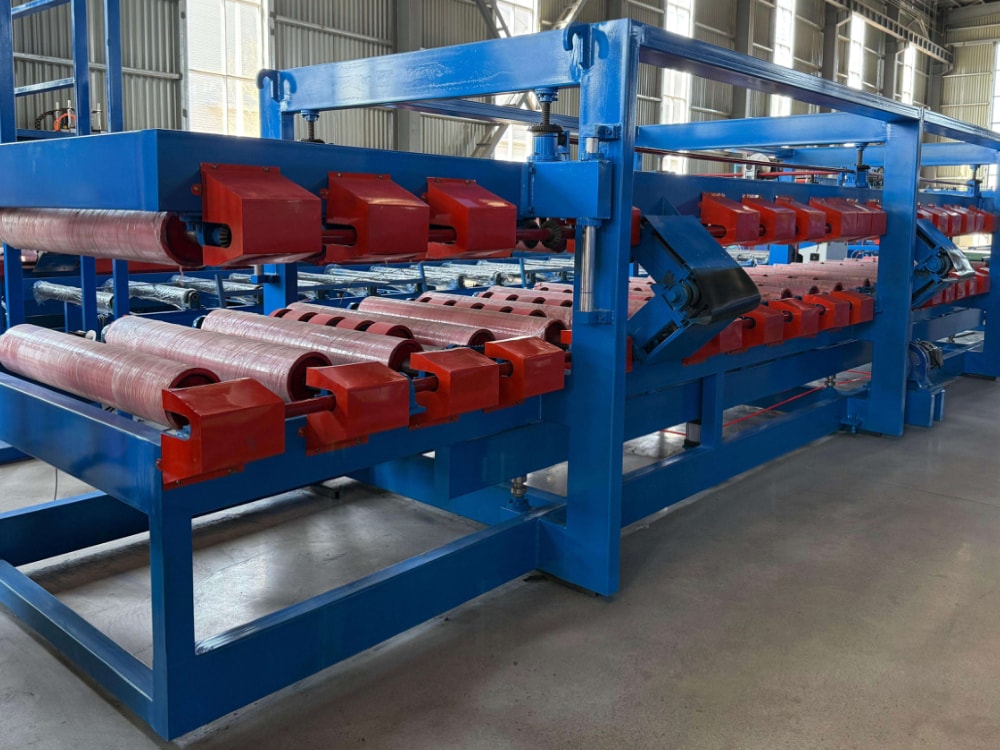

| Станок для формования сэндвич-панелей | |
| Обрезиненный ролик | 60шт. |
| Диаметр ролика | Ø180 мм |
| Материал роликов | Стальной сердечник с резиновым покрытием (противоскользящее, твёрдость 65) |

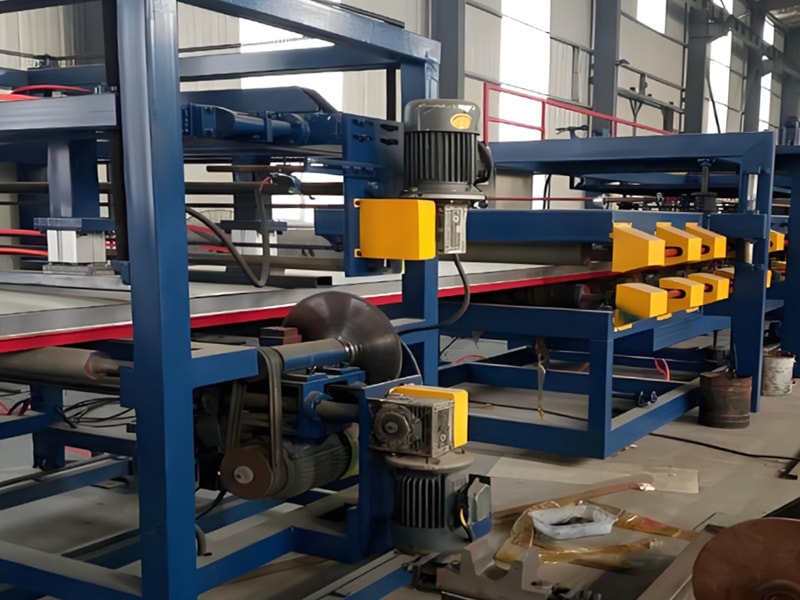

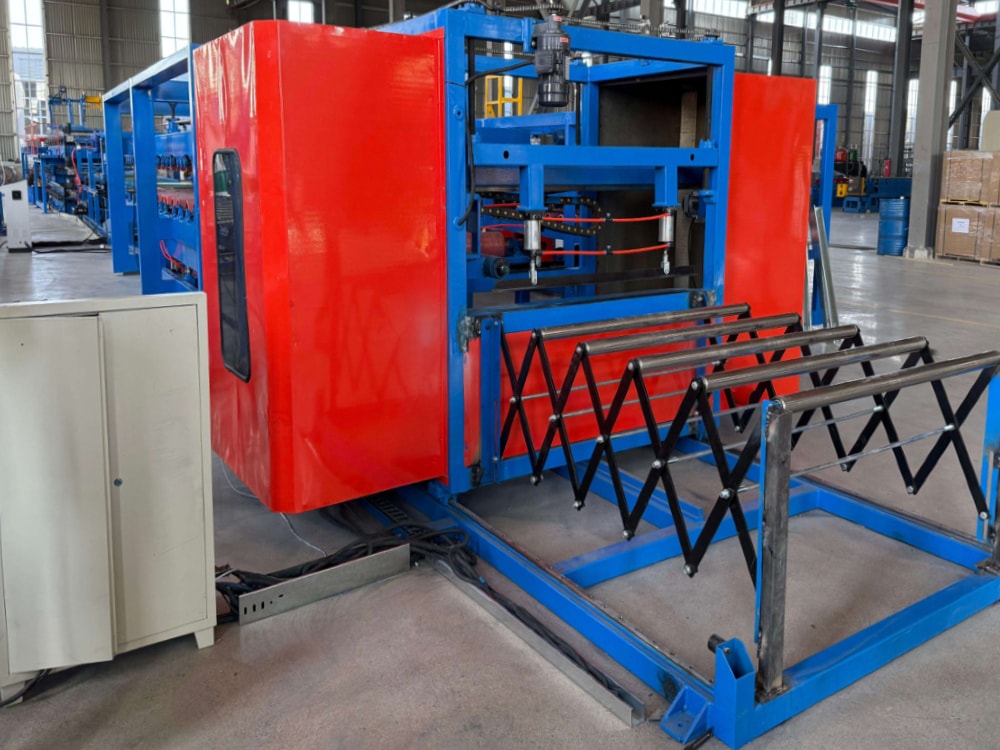

| Режущее устройство | |
| Способ резки | Полностью закрытая резка двумя пилами (верхней и нижней) |
| Система автоматического возврата | Пневмоцилиндр приводит режущий узел в движение и после каждого реза автоматически возвращает его в исходное положение. |
Верхний лист: Размотка → Профилирование → Нанесение клея → Формование замкового соединения → Равномерное нанесение клея → Нагрев → Ламинирование → Мерная резка → Выдача продукции
Нижний лист: Размотка → Профилирование → Нанесение клея → Равномерное нанесение клея → Ламинирование → Мерная резка → Выдача продукции
Технологический процесс
| № | Оборудование | Количество |
| 1 | Разматыватель грузоподъёмностью 5 т | 3 компл. |
| 2 | Профилегибочный станок | 3 компл. |
| 3 | Устройство нанесения клея | 1 компл. |
| 4 | Устройство равномерного нанесения клея | 1 компл. |
| 5 | Станок для формования сэндвич-панелей | 1 компл. |
| 6 | Режущее устройство | 1 компл. |
| 7 | Система управления (включая шкаф) | 1 компл. |
| 8 | Приёмный стол | 1 компл. |
