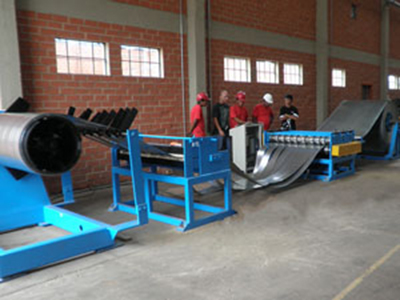

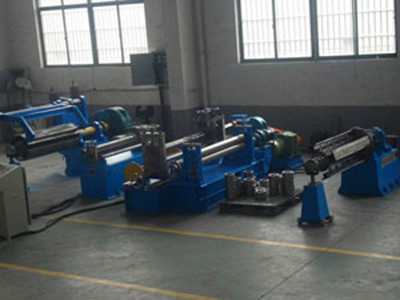

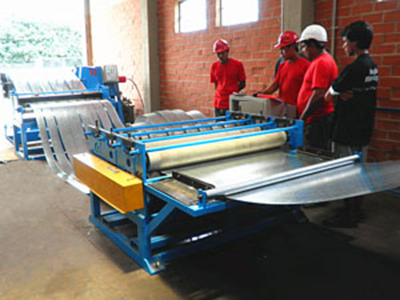

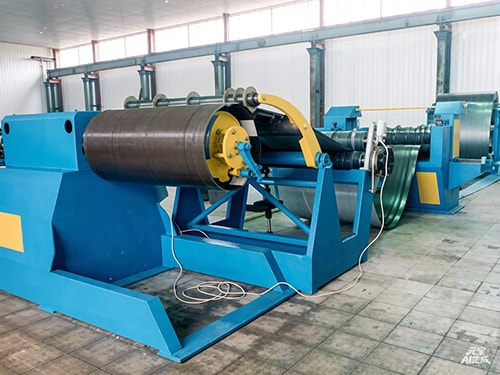

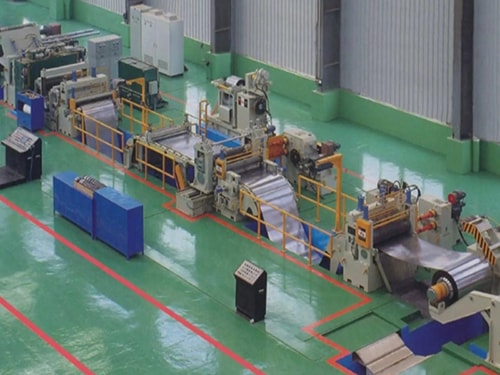

Станок продольной резки листового металла

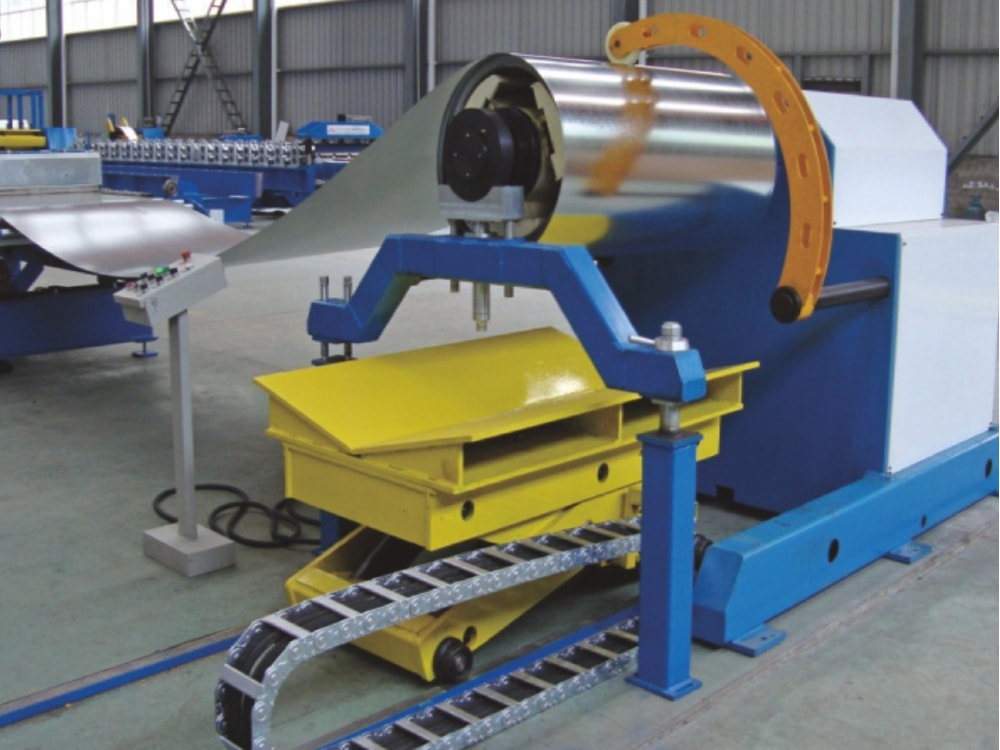

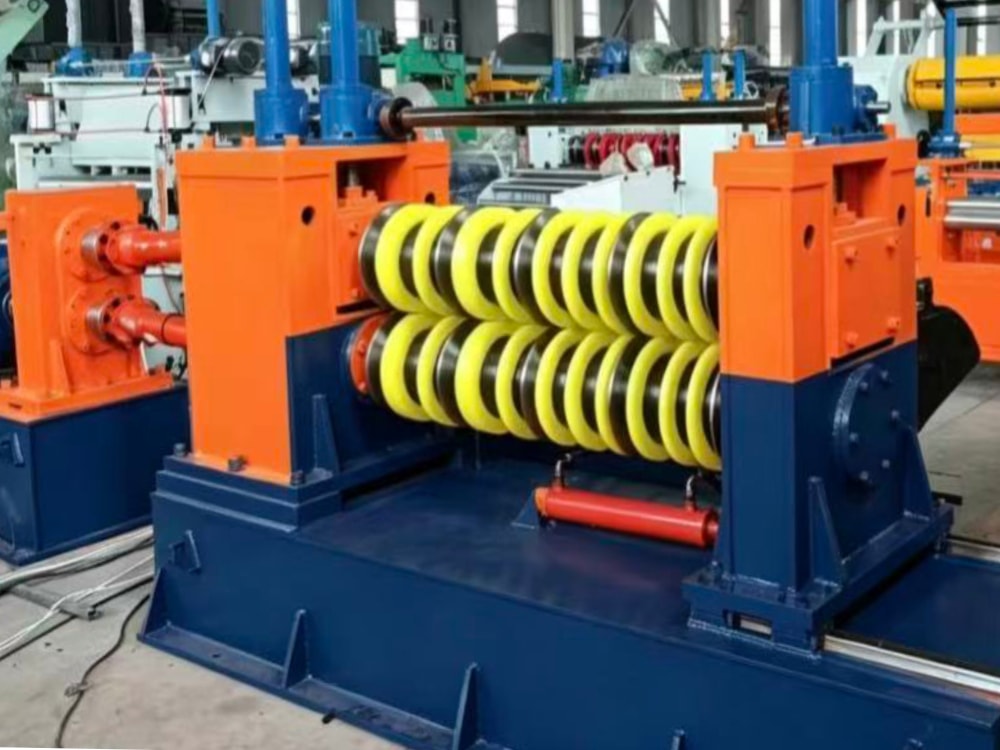

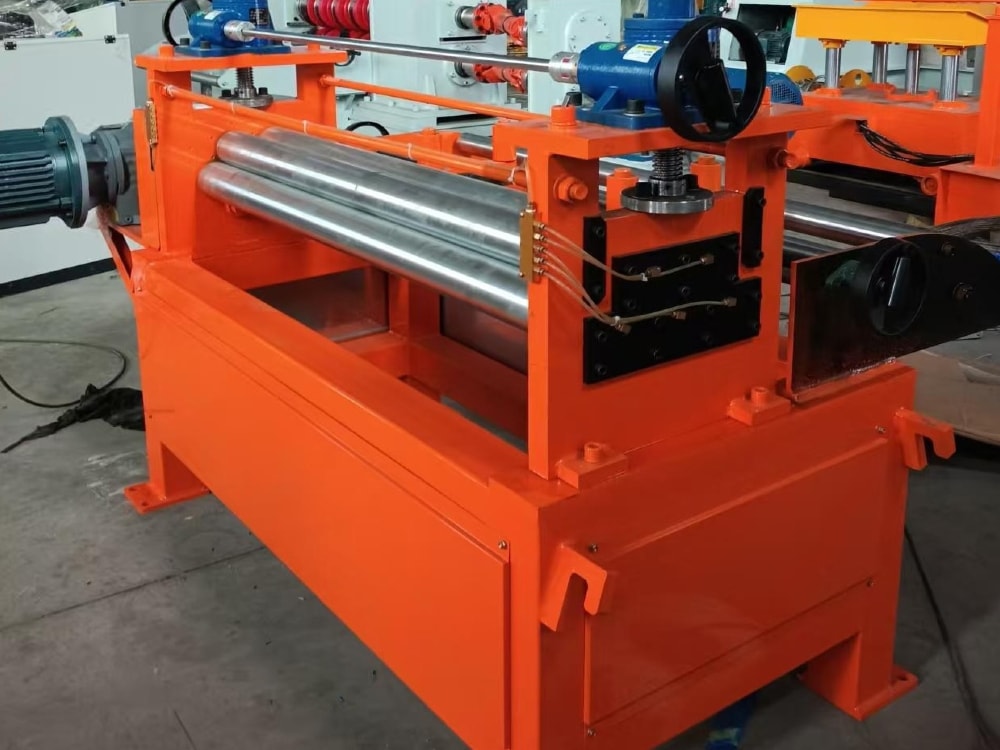

Размотка → Правка → Продольная резка → Обрезка кромок → Правка → Повторная намотка
Технические характеристики| Сырьё | |
| Подходящие материалы | GI (оцинкованная сталь) GL (алюмоцинковая сталь) PPGI (окрашенная оцинкованная сталь) PPGL (окрашенная алюмоцинковая сталь) Al (алюминий) CRC (холоднокатаная рулонная сталь) HRC (горячекатаная рулонная сталь) |
| Толщина материала | 0,3-3,0 мм (по заказу) |
| Ширина подачи | Макс. 1300 мм (по заказу) |
| Габариты станка и система ПЛК | |
| Компоновка линии | Горизонтальная, с приямком (высота платформы 700 мм) |
| Габариты станка | Прибл. 15×1,6×1,4 м |
| Масса станка | 15-20 т |
| Цвет станка | По заказу |
| Система управления | Полностью автоматическое управление с сенсорным экраном ПЛК и частотным преобразователем |
| Общая мощность | 55 кВт |
| Напряжение | 380 В, 50 Гц, 3 фазы (по запросу заказчика) |

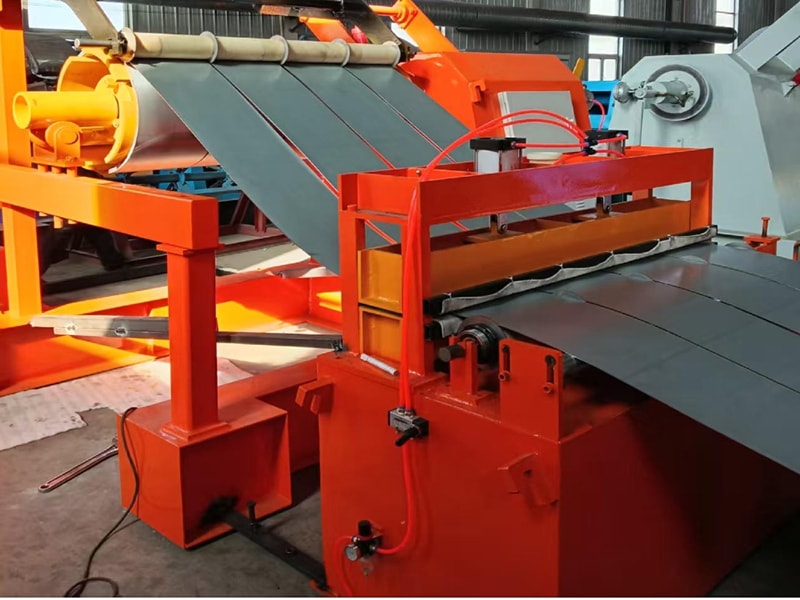

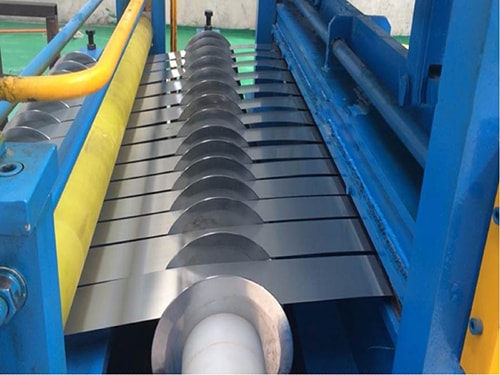

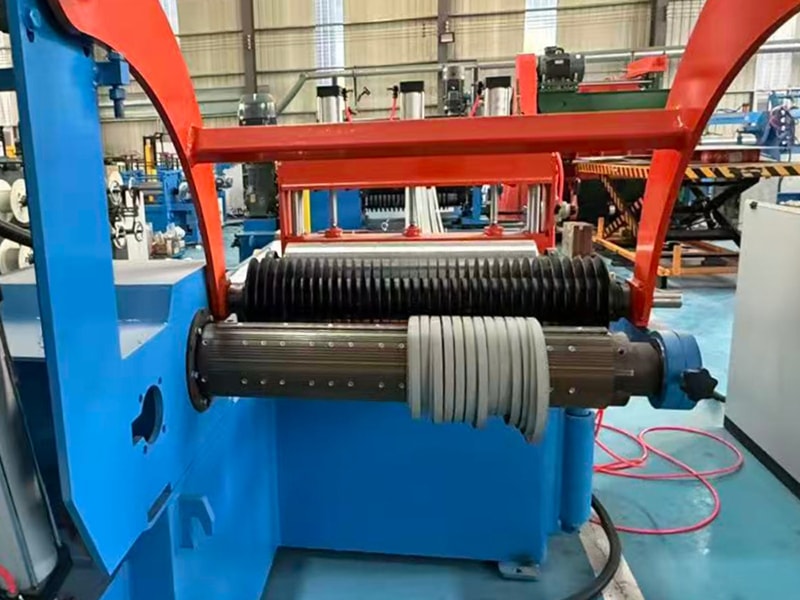

| Станок продольной резки | |
| Ширина полос после продольной резки | 50 мм, 77 мм, 88 мм, 121 мм, 310 мм, 410 мм, 510 мм, 610 мм, 710 мм (25 комплектов ножей, удаление заусенцев с кромок и намотка нескольких полос) |
| Способ установки инструмента | Нож с держателем |
| Ножевой вал | Диаметр ножевого вала: 160 мм Материал ножа: Cr12MoV |
| Наматывающее устройство | |
| Вал сердечника рулона | Диаметр: Ø480-510 мм (внутренняя намотка) Материал: 45# сталь (чистовая токарная обработка) |
| Способ намотки | Гидравлическая натяжная станция, гидравлическое разжатие и сжатие для намотки, наружное прецизионное шлифование, разгрузочная тележка |
