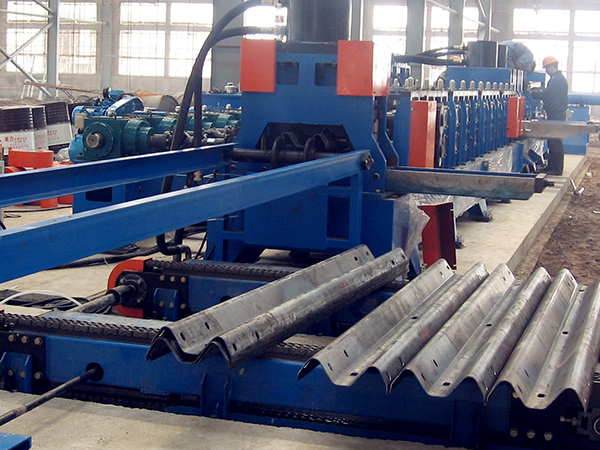

Профилегибочная машина для производства магистральных ограждений
| Сырьё | |
| Подходящие материалы | HRC (горячекатаная рулонная сталь) HRGI (горячекатаная оцинкованная сталь) CRC (холоднокатаная рулонная сталь) GI (оцинкованная сталь) GL (алюмоцинковая сталь) PPGI (окрашенная оцинкованная сталь) PPGL (окрашенная алюмоцинковая сталь) Al (алюминий) |
| Толщина материала | 2-4 мм (по заказу) |

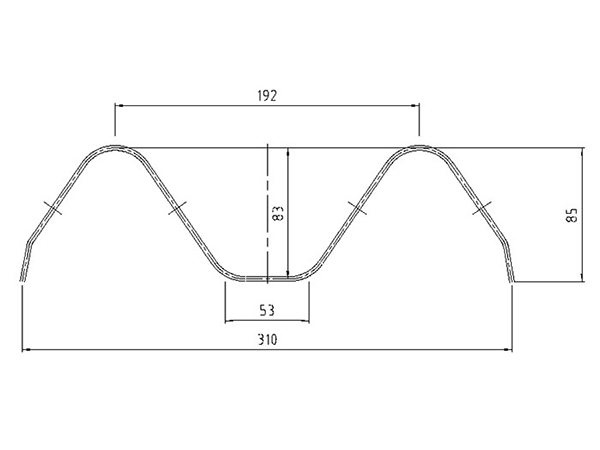

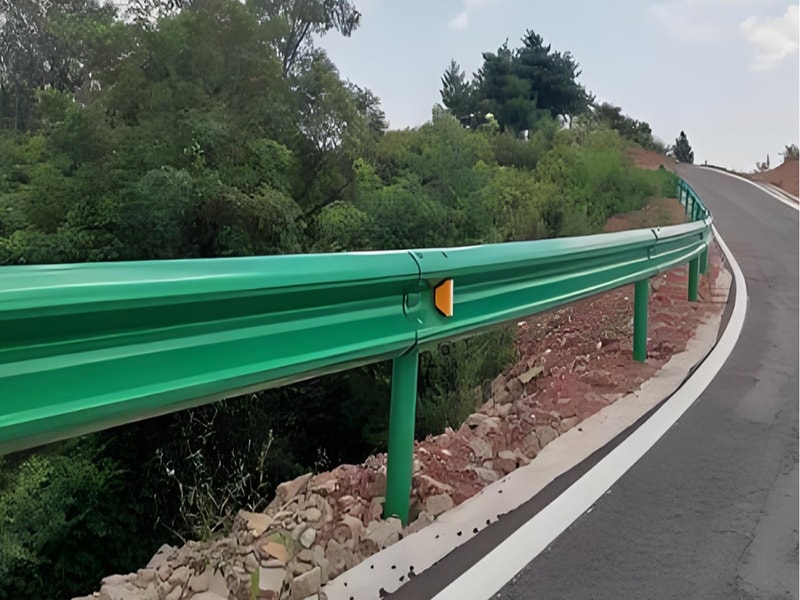

| Тип дорожного ограждения | W-Beam / Thrie-Beam |
| Ширина подачи | 480/750 мм (по заказу) |
| Полезная ширина | 310/500 мм (по заказу) |
| Габариты станка и система ПЛК | |
| Типы профилей | Один станок выпускает два типа профиля W-Beam и Thrie-Beam с ручной или автоматической заменой втулок |
| Габариты станка | Прибл. 8×1,6×1,4 м |
| Масса станка | 7-9 т |
| Цвет станка | По заказу |
| Система управления | Полностью автоматическое управление с сенсорным экраном ПЛК и частотным преобразователем |
| Напряжение | 380 В, 50 Гц, 3 фазы (по запросу заказчика) |
| Правильно-пробивное устройство | |

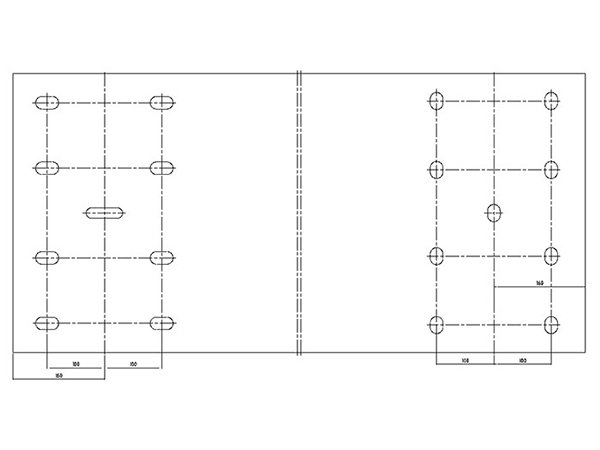

| Способ пробивки | Прессовая или гидравлическая пробивка (опция) |
| Материал пробивного штампа | Cr12 (закалка до HRC 58-60) |

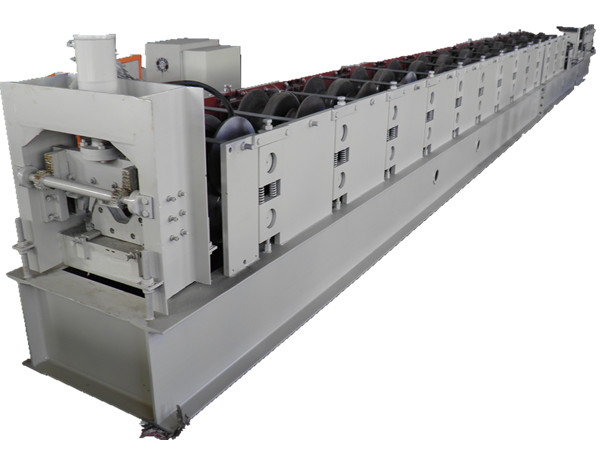

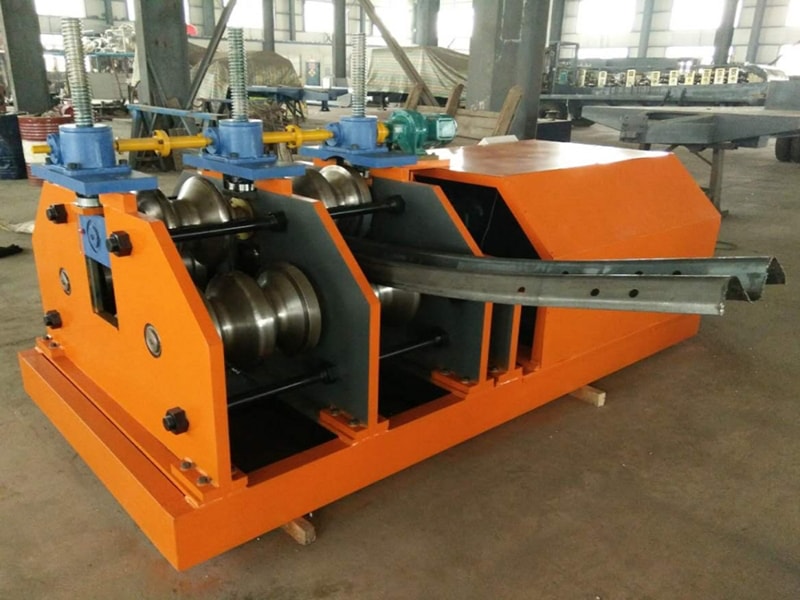

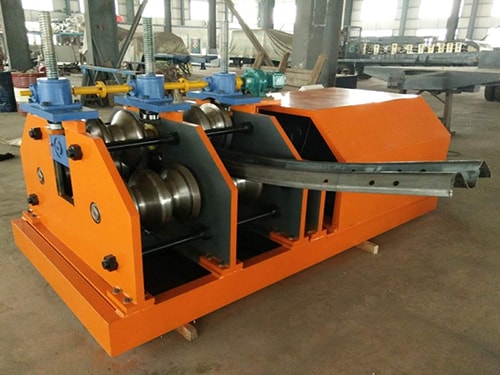

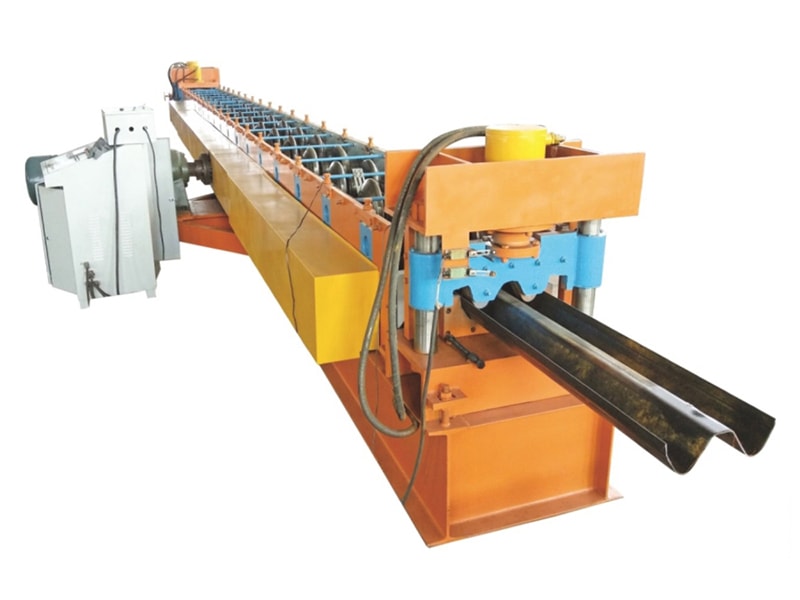

| Профилегибочный станок | |
| Главный вал | Диаметр: Ø100-120 мм Материал: 45# сталь (чистовая токарная обработка) |
| Материал роликов | GR15 (отжиг после ковки, HRC 58-60, с хромированием) |
| Формовочные клети | 20-30 клетей |
| Мощность двигателя | 30-50 кВт |
| Скорость профилирования | 8-30 м/мин |
| Режущее устройство | |

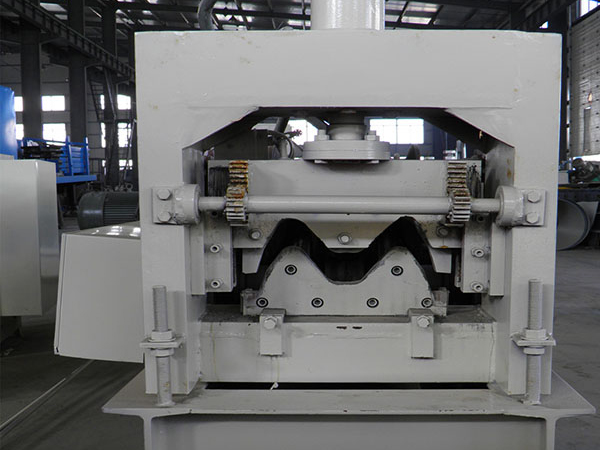

| Способ резки | Автоматическая резка (11-30 кВт) |
| Материал режущего ножа | Cr12MoV (термообработка, HRC 58-60) |

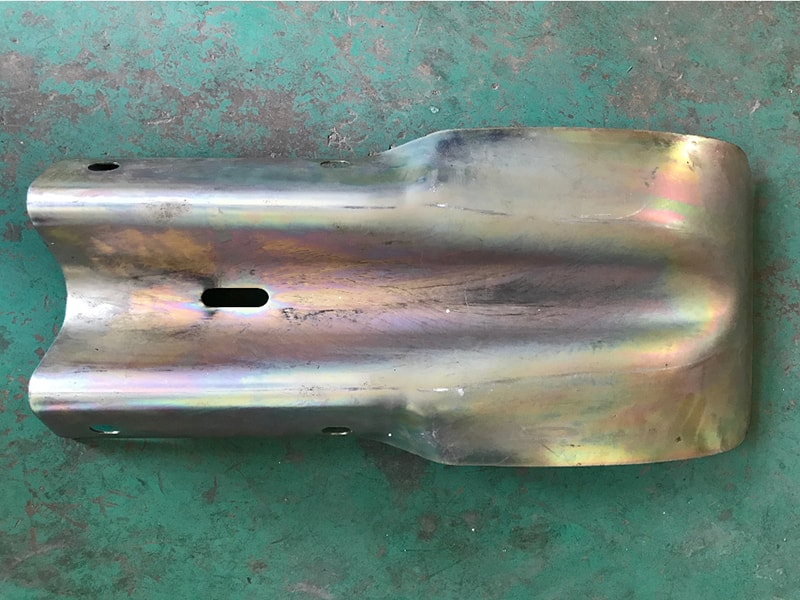

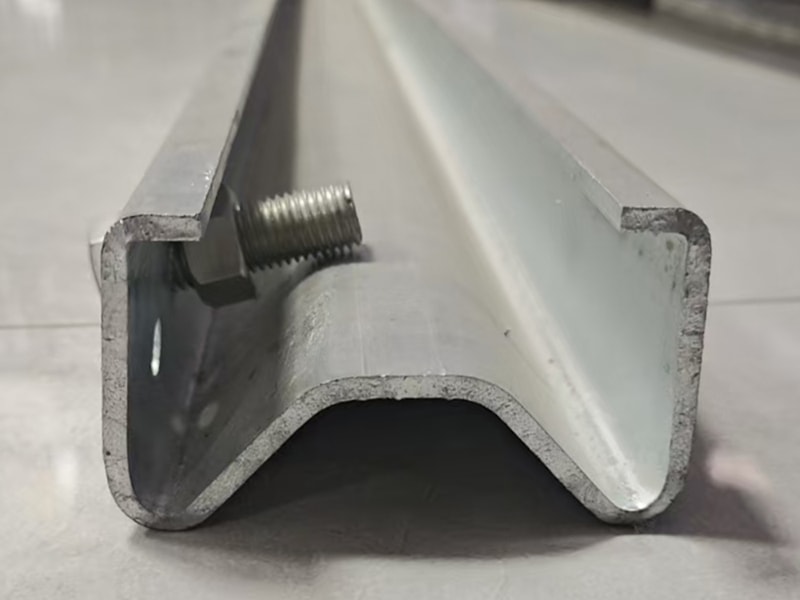

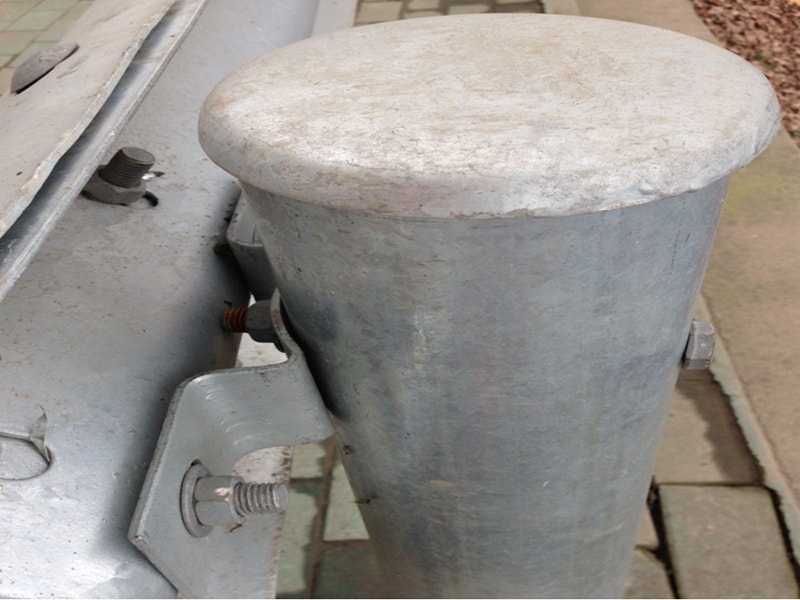

(Выберите один из стандартных профилей ниже или отправьте собственный чертёж)
Размотка → Правка и пробивка → Подача материала → Профилирование → Резка → Приём готовой продукции
Комплектация оборудованияУстройство ручной подачи (грузоподъёмность 3 т), трансмиссия, правильное устройство, устройство предварительной пробивки (2 компл.), основной станок и ролики (включая направляющий стол), устройство резки после профилирования, гидравлическая система, система электроуправления, приёмный стол и др.

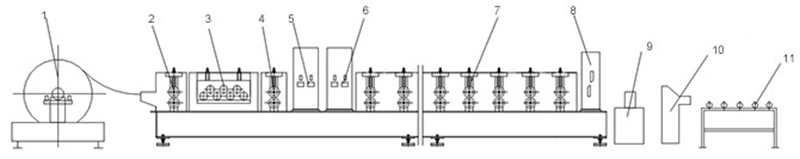

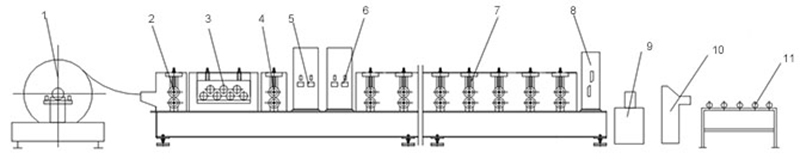

Схема технологического процесса
- Разматыватель
- Прижимное устройство
- Правильная система
- Прижимное устройство
- Горизонтальный дыропробивной пресс
- Вертикальный дыропробивной пресс
- Профилегибочный стан
- Гидравлические ножницы
- Гидравлическая система
- Панель управления с ПЛК
- Выходной рольганг
| № | Оборудование | Количество |
| 1 | Ручной разматыватель грузоподъёмностью 5 т | 1 компл. |
| 2 | Правильно-пробивное устройство | 1 компл. |
| 3 | Профилегибочный станок | 1 компл. |
| 4 | Режущее устройство | 1 компл. |
| 5 | Гидравлическая станция | 1 компл. |
| 6 | Система управления (включая шкаф) | 1 компл. |
| 7 | Приёмный стол | 1 компл. |
