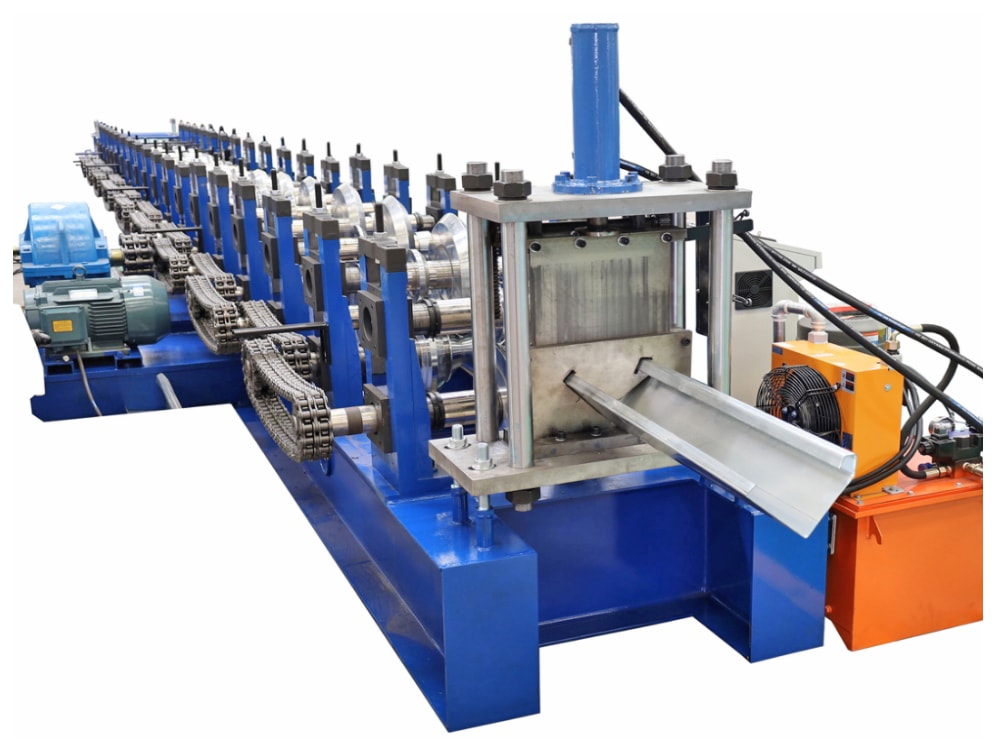

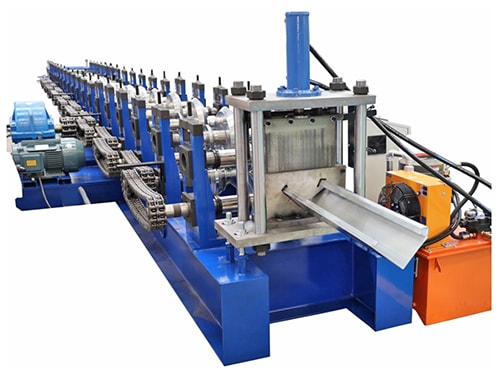

Профилегибочный станок для балок морских контейнеров
Профилегибочный станок предназначен для основных, боковых и других несущих балок контейнеров. Холодное профилирование превращает рулонную сталь в C-, H-образные и нестандартные балки со стабильными размерами.
Станок настраивается для контейнеров длиной 20 и 40 футов, контейнеров увеличенной высоты, контейнеров с открытым верхом и других типов. Отдельные комплектации подходят для балок модульных домов, рам специального транспорта и других нестандартных конструкционных профилей.
Технические характеристики| Сырьё | |
| Подходящие материалы | Атмосферостойкая сталь CRC (холоднокатаная рулонная сталь) HRC (горячекатаная рулонная сталь) |
| Толщина материала | 2-5 мм (по заказу) |
| Ширина подачи | 200-500 мм (по заказу) |
| Полезная ширина | 150-200 мм (по заказу) |
| Габариты станка и система ПЛК | |
| Габариты станка | Прибл. 8×1,6×1,4 м |
| Масса станка | 6-8 т |
| Цвет станка | По заказу |
| Система управления | Полностью автоматическое управление с сенсорным экраном ПЛК и частотным преобразователем |
| Напряжение | 380 В, 50 Гц, 3 фазы (по запросу заказчика) |

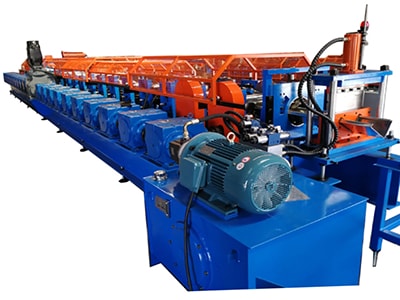

| Формовочный станок | |
| Правильный ролик | Диаметр: Ø115 мм Материал: сталь 45# (правка 5-7 роликами) |
| Материал главного вала | Диаметр: Ø115 мм Материал: сталь (чистовая токарная обработка) |
| Материал роликов | GCr15 (отжиг после ковки, HRC 58-60, с хромированием) |
| Формовочные клети | 12-18 клетей |
| Мощность двигателя формовочного станка | 15-30 кВт (с циклоидальным редуктором) |
| Скорость профилирования | 8-30 м/мин |

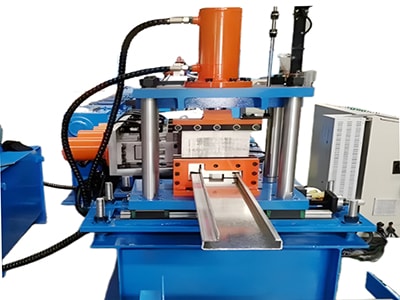

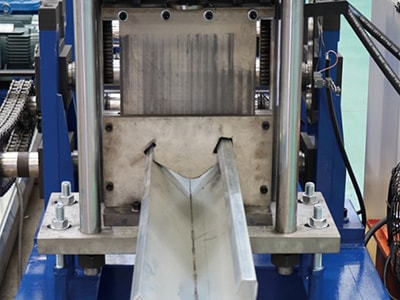

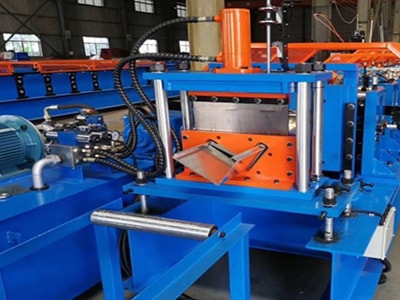

| Режущее устройство | |
| Способ резки | Автоматическая резка (4,0-11 кВт) |
| Материал режущего ножа | Cr12MoV (термообработка, HRC 58-60) |

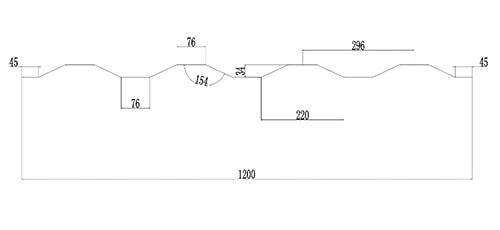

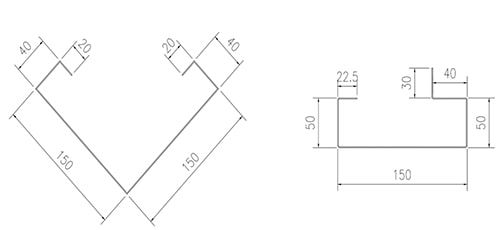

(выберите стандартный профиль или предоставьте собственный чертёж)
Размотка → Подача и направление материала → Правка → Профилирование → Резка → Приём готовой продукции
Комплектация| № | Оборудование | Количество |
| 1 | Разматыватель грузоподъёмностью 10 т | 1 компл. |
| 2 | Правильное устройство | 1 компл. |
| 3 | Основной профилегибочный станок | 1 компл. |
| 4 | Режущее устройство | 1 компл. |
| 5 | Гидравлическая станция | 1 компл. |
| 6 | Система управления (включая шкаф) | 1 компл. |
| 7 | Приёмный стол | 1 компл. |
