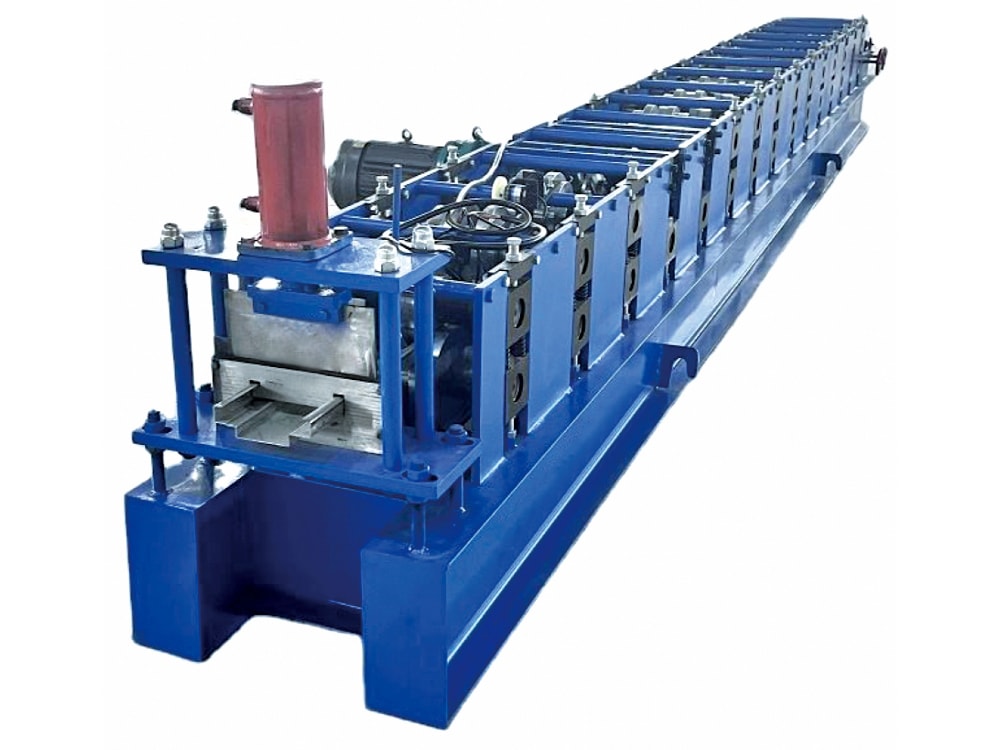

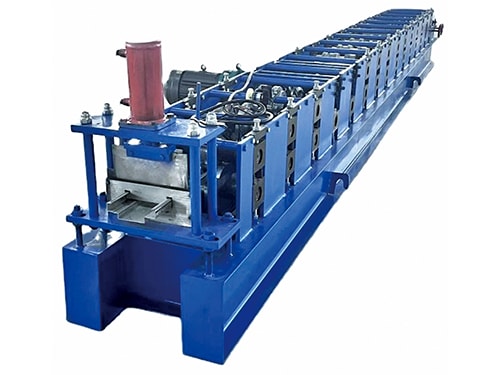

Профилегибочный станок для дверных рам
Профилегибочный станок Bohai выпускает стальные дверные рамы разных типоразмеров. Доступны модели для листа толщиной 1,0-2,0 мм с 16-28 формовочными клетями.

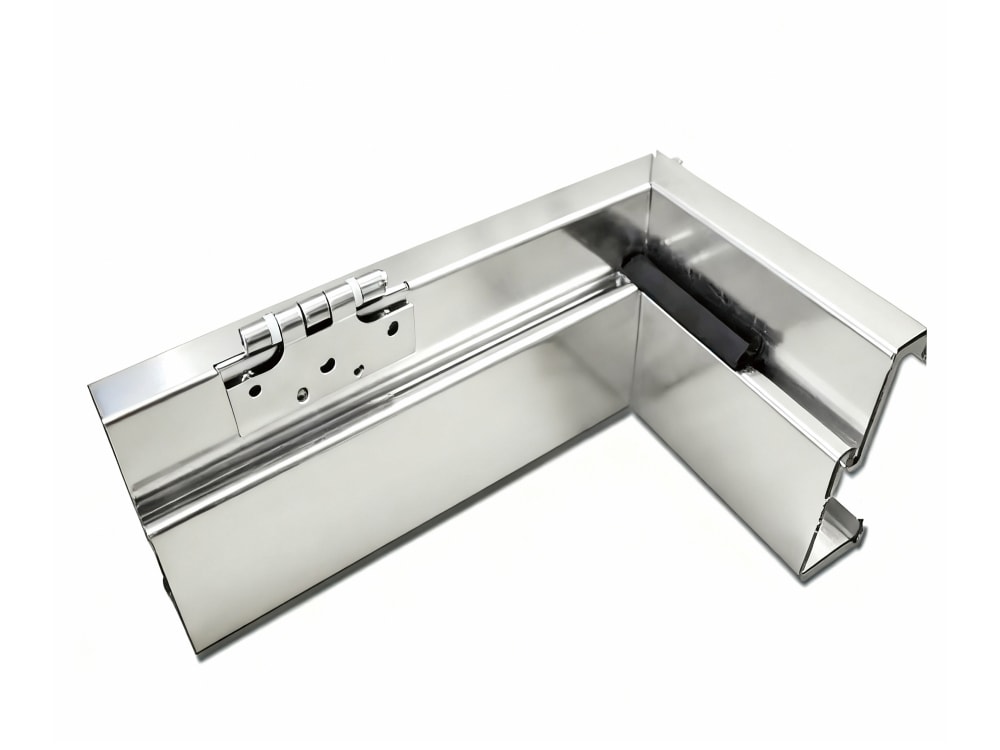

Один станок можно настроить на несколько профилей. Сервомерная резка удерживает отклонение длины в пределах ±1 мм. Линия подходит для серийного производства дверей и окон и объединяет размотку, правку, профилирование, пробивку, измерение, резку и укладку. Скорость достигает 12-18 м/мин. Доступны нестандартные профили.
Технические характеристики| Сырьё | |
| Подходящие материалы | GI (оцинкованная сталь) GL (алюмоцинковая сталь) PPGI (окрашенная оцинкованная сталь) PPGL (окрашенная алюмоцинковая сталь) Al (алюминий) CRC (холоднокатаная рулонная сталь) HRC (горячекатаная рулонная сталь) |
| Толщина материала | 0,3-0,8 мм (по заказу) |
| Ширина подачи | 200-500 мм (по заказу) |
| Полезная ширина | 100-250 мм (по заказу) |
| Габариты станка и система ПЛК | |
| Габариты станка | Прибл. 8×1,6×1,4 м |
| Масса станка | 3 т-5 т |
| Цвет станка | По заказу |
| Система управления | Полностью автоматическое управление с сенсорным экраном ПЛК и частотным преобразователем |
| Напряжение | 380 В, 50 Гц, 3 фазы (по запросу заказчика) |
| Формовочный станок | |
| Материал главного вала | Диаметр: Ø70 мм Материал: 45# сталь (чистовая токарная обработка) |
| Материал роликов | 45# сталь (твёрдое хромирование, закалка до HRC 55-62) |
| Формовочные клети | 15-25 клетей |
| Мощность двигателя формовочного станка | 7,5 кВт-15 кВт |
| Скорость профилирования | 8-30 м/мин |

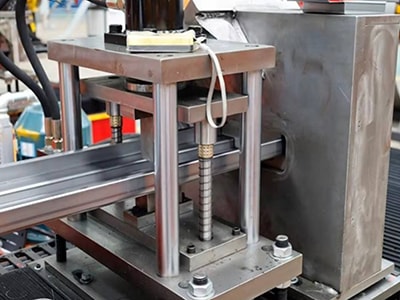

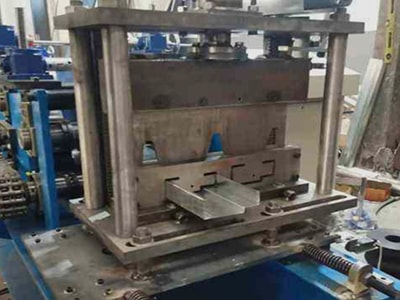

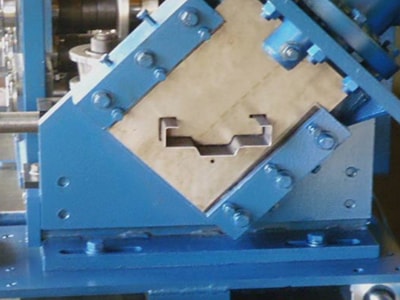

| Режущее устройство | |
| Способ резки | Автоматическая резка (4,0-11 кВт) |
| Материал режущего ножа | Cr12MoV (термообработка, HRC 58-60) |

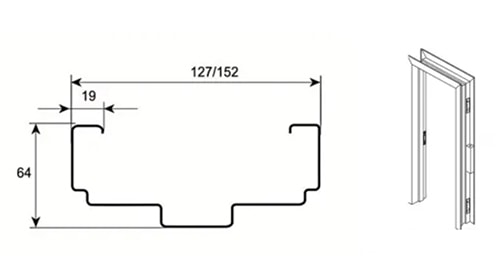

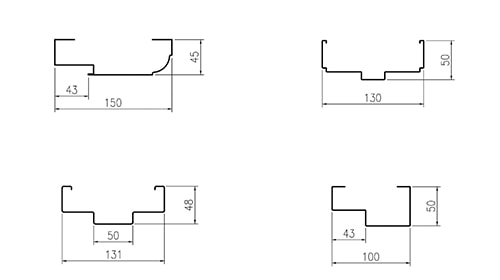

(выберите стандартный профиль или предоставьте собственный чертёж)
Размотка → Подача и направление материала → Профилирование → Резка → Приём готовой продукции
Комплектация| № | Оборудование | Количество |
| 1 | Разматыватель грузоподъёмностью 3 т | 1 компл. |
| 2 | Основной профилегибочный станок | 1 компл. |
| 3 | Режущее устройство | 1 компл. |
| 4 | Гидравлическая станция | 1 компл. |
| 5 | Система управления (включая шкаф) | 1 компл. |
| 6 | Приёмный стол | 1 компл. |
