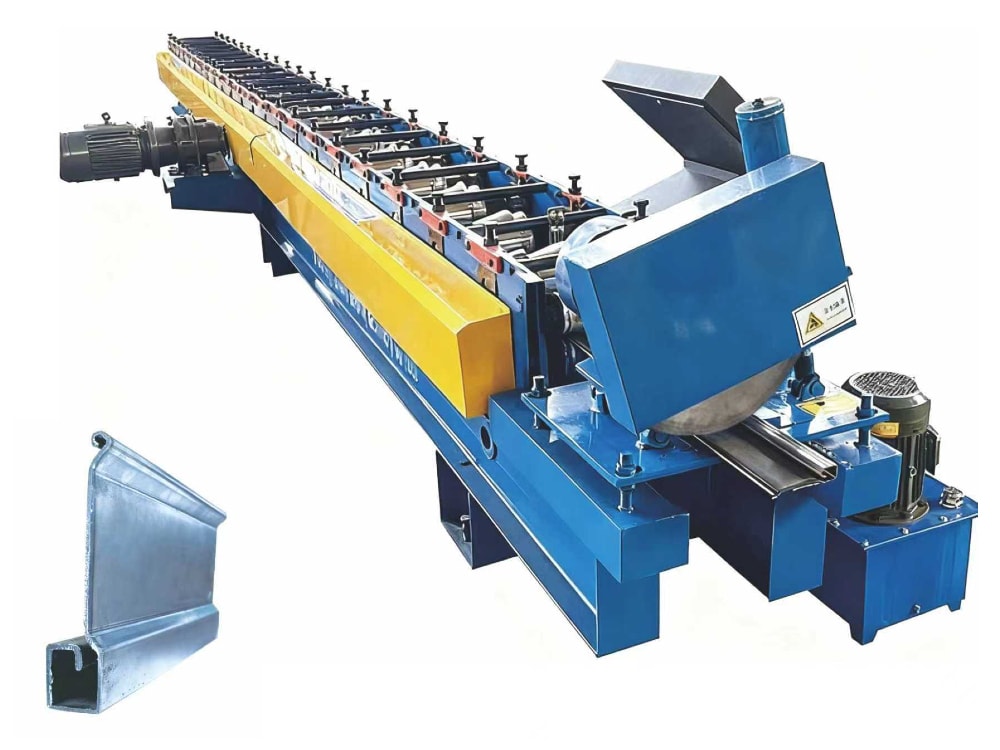

Станок для формования нижних планок рулонных ворот
Профилегибочный станок представляет собой полностью автоматическую линию для нижних планок рулонных ворот. Он объединяет размотку, правку, профилирование, пробивку, измерение, резку и укладку.
Станок оснащён 22-28 высокоточными клетями, обрабатывает лист толщиной 0,8-2,0 мм со скоростью 10-16 м/мин. Цифровое управление обеспечивает гибкий крупносерийный выпуск разных типоразмеров. Производительность более чем в десять раз выше, чем при традиционной сварке.

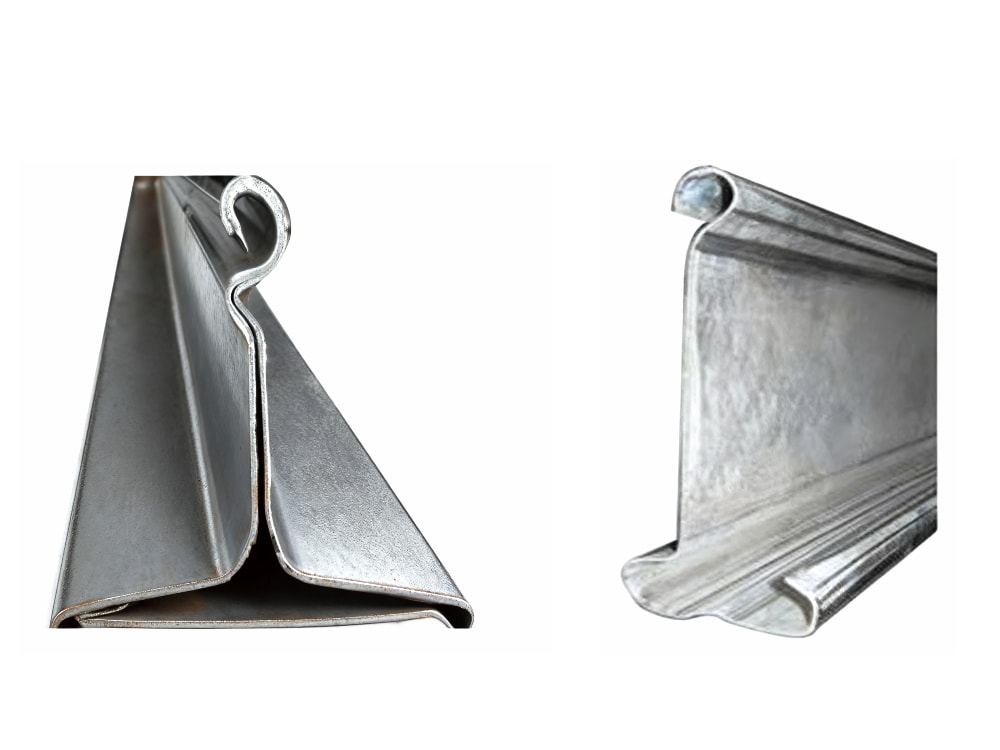

Готовые нижние планки T-образного и квадратного сечения служат несущими и ветроустойчивыми элементами рулонных ворот. Форма и толщина настраиваются под монтаж и местные условия, включая прибрежные районы, плато и зоны с сильным ветром или песчаными бурями.
Технические характеристики| Сырьё | |
| Подходящие материалы | GI (оцинкованная сталь) GL (алюмоцинковая сталь) PPGI (окрашенная оцинкованная сталь) PPGL (окрашенная алюмоцинковая сталь) Al (алюминий) CRC (холоднокатаная рулонная сталь) HRC (горячекатаная рулонная сталь) |
| Толщина материала | 0,6-1,2 мм (по заказу) |
| Ширина подачи | 70-150 мм (по заказу) |
| Полезная ширина | 10-50 мм (по заказу) |
| Габариты станка и система ПЛК | |
| Габариты станка | Прибл. 8×1,6×1,4 м |
| Масса станка | 5 т-7 т |
| Цвет станка | По заказу |
| Система управления | Полностью автоматическое управление с сенсорным экраном ПЛК и частотным преобразователем |
| Напряжение | 380 В, 50 Гц, 3 фазы (по запросу заказчика) |

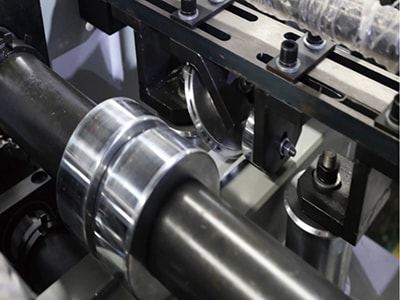

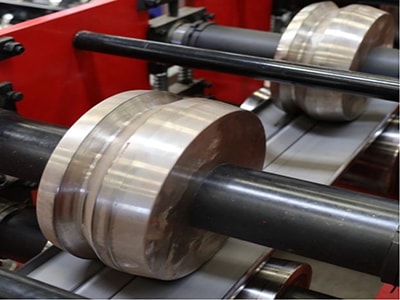

| Формовочный станок | |
| Материал главного вала | Диаметр: Ø50 мм Материал: 45# сталь (чистовая токарная обработка) |
| Материал роликов | 45# сталь (твёрдое хромирование, закалка до HRC 55-62) |
| Формовочные клети | 18-28 клетей |
| Мощность двигателя формовочного станка | 5,5 кВт-15 кВт |
| Скорость профилирования | 8-30 м/мин |
| Режущее устройство | |
| Способ резки | Автоматическая резка летучей пилой (3,0-11 кВт) |
| Материал режущего ножа | Cr12MoV (термообработка, HRC 58-60) |
Размотка → Подача и направление материала → Профилирование → Резка → Приём готовой продукции
Комплектация| № | Оборудование | Количество |
| 1 | Разматыватель грузоподъёмностью 3 т | 1 компл. |
| 2 | Основной профилегибочный станок | 1 компл. |
| 3 | Режущее устройство | 1 компл. |
| 4 | Гидравлическая станция | 1 компл. |
| 5 | Система управления (включая шкаф) | 1 компл. |
| 6 | Приёмный стол | 1 компл. |
