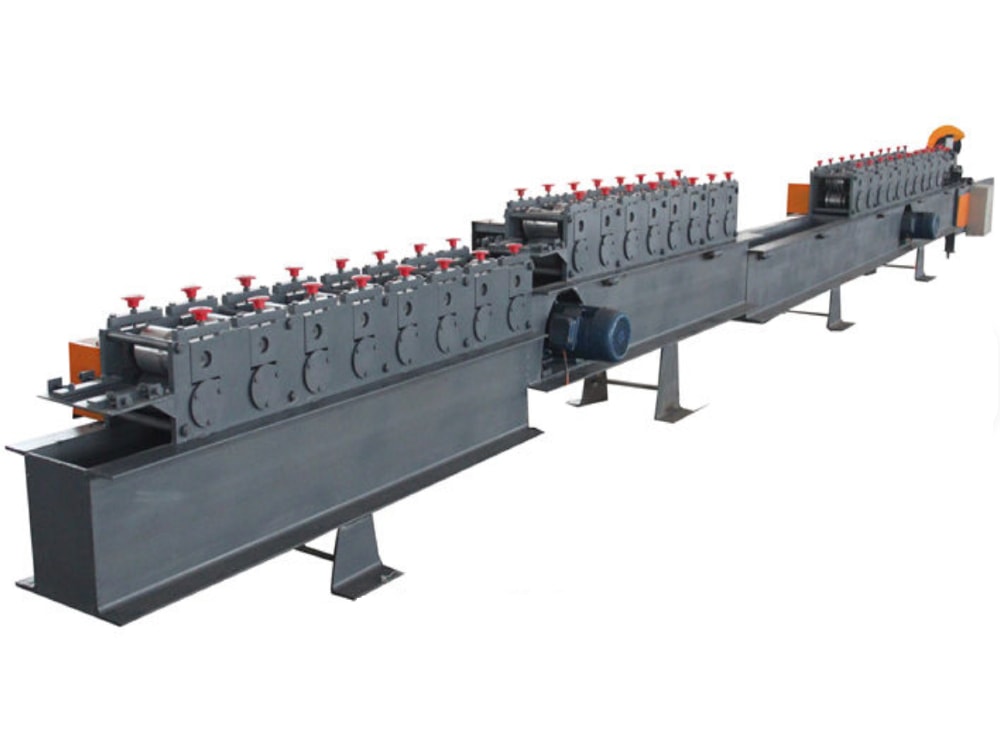

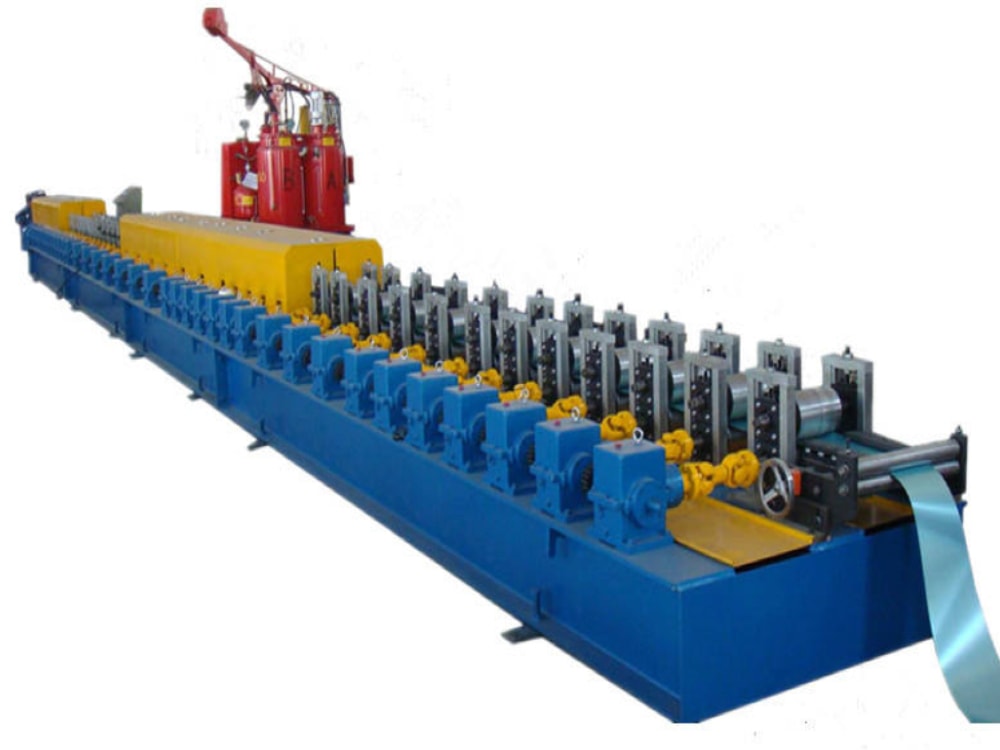

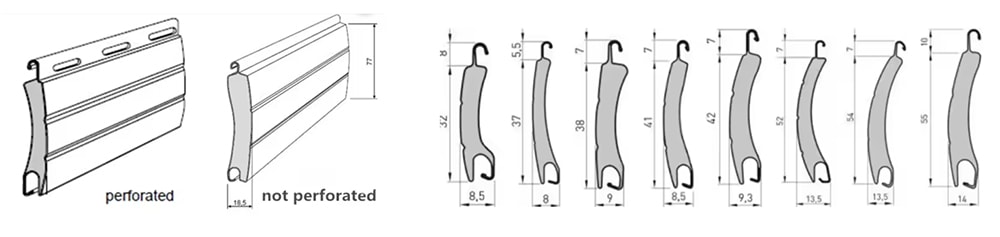

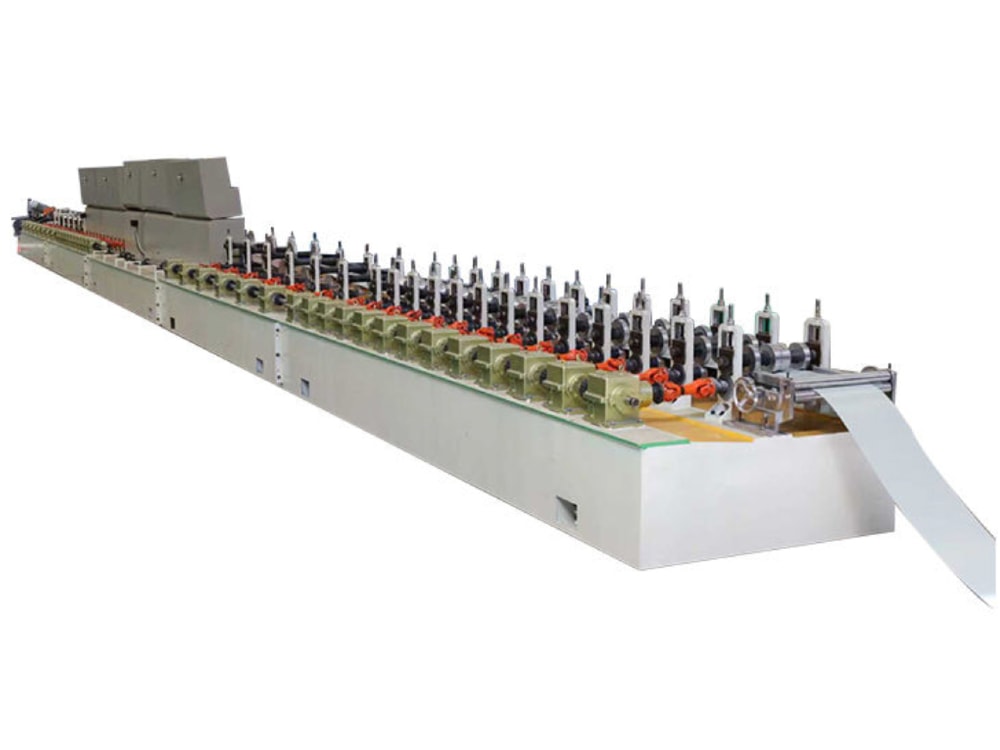

Станок для формования пенозаполненных теплоизолированных ламелей рулонных ворот
Станок для пенозаполненных теплоизолированных ламелей предназначен для энергоэффективных навесов и солнцезащитных систем. Двухкомпонентная система вспенивания объединяет профилирование ламели и заполнение сердцевины в одном непрерывном процессе. Точное управление обеспечивает равномерное заполнение, уменьшает пустоты и улучшает теплоизоляцию.

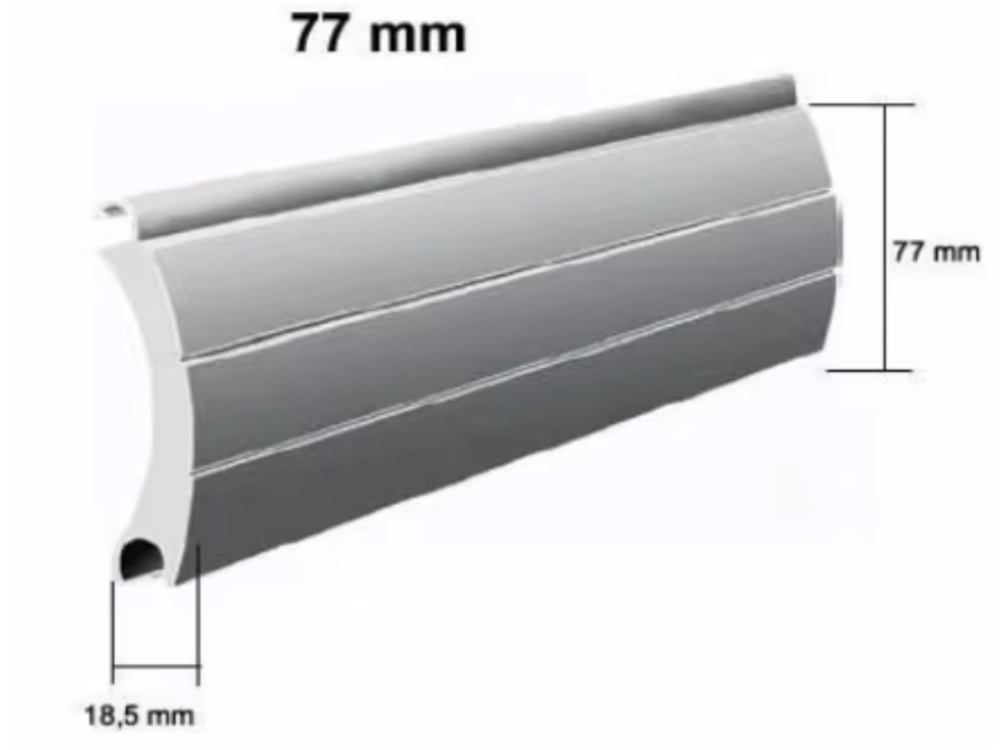

Готовые ламели устойчивы к ветру, обладают теплоизоляцией и водонепроницаемостью. Они подходят для навесов и солнцезащитных систем в холодных, жарких и влажных регионах, включая зелёные здания, энергосберегающие навесы, коридоры холодильных складов и другие зоны с контролируемой температурой или защитой от погоды.
| Сырьё | |
| Подходящие материалы | Алюминиевый лист, пенополиуретан PU |
| Толщина материала | Лист 0,22-0,3 мм (по заказу). PU-панель 10-20 мм (по заказу). |
| Ширина подачи | 100-150 мм (по заказу) |
| Полезная ширина | 50-80 мм (по заказу) |
| Габариты станка и система ПЛК | |
| Габариты станка | Прибл. 15×1,6×1,4 м |
| Масса станка | 5 т-8 т |
| Цвет станка | По заказу |
| Система управления | Полностью автоматическое управление с сенсорным экраном ПЛК и частотным преобразователем |
| Напряжение | 380 В, 50 Гц, 3 фазы (по запросу заказчика) |
| Формовочный станок | |
| Материал главного вала | Диаметр: Ø50 мм Материал: 45# сталь (чистовая токарная обработка) |
| Материал роликов | 45# сталь (твёрдое хромирование, закалка до HRC 55-62) |
| Формовочные клети | 30-40 клетей |
| Мощность двигателя формовочного станка | 11 кВт-30 кВт |
| Скорость профилирования | 8-30 м/мин |
| Установка вспенивания | |
| Тип | Вспенивание низкого давления |
| Вспениваемый материал | PU |
| Мощность | 5 кВт |
| Приём готовой продукции | 120 кг/ч (макс.) |
| Режущее устройство | |
| Способ резки | Автоматическая резка летучей пилой (3,0-11 кВт) |
| Материал режущего ножа | Cr12MoV (термообработка, HRC 58-60) |
| Пробивное устройство | |
| Способ пробивки | Прессовая или гидравлическая пробивка (опция) |
| Комплектация пробивных штампов | По чертежам (по заказу) |

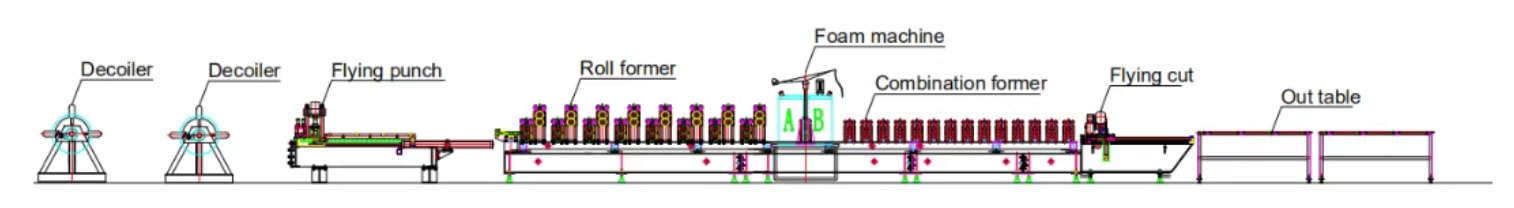

Размотка → Подача и направление материала → Профилирование → Вспенивание → Соединение с пеноматериалом → Мерная резка → Приём готовой продукции
| № | Оборудование | Количество |
| 1 | Разматыватель грузоподъёмностью 3 т | 1 компл. |
| 2 | Основной профилегибочный станок | 1 компл. |
| 3 | Установка вспенивания | 1 компл. |
| 4 | Режущее устройство | 1 компл. |
| 5 | Гидравлическая станция | 1 компл. |
| 6 | Система управления (включая шкаф) | 1 компл. |
| 7 | Приёмный стол | 1 компл. |
| 8 | Пробивное устройство | 1 компл. |
