Профилегибочный станок для дверных рам
Профилегибочный станок для рулонных ворот австралийского типа сочетает точное холодное профилирование и автоматическое управление. Линия оснащена 16-24 точными, износостойкими и коррозионностойкими клетями и обрабатывает высокопрочную оцинкованную или окрашенную алюмоцинковую сталь толщиной 0,4-1,5 мм. Полностью сервоприводная цифровая измерительная система обеспечивает точную резку и гибкое крупносерийное производство.

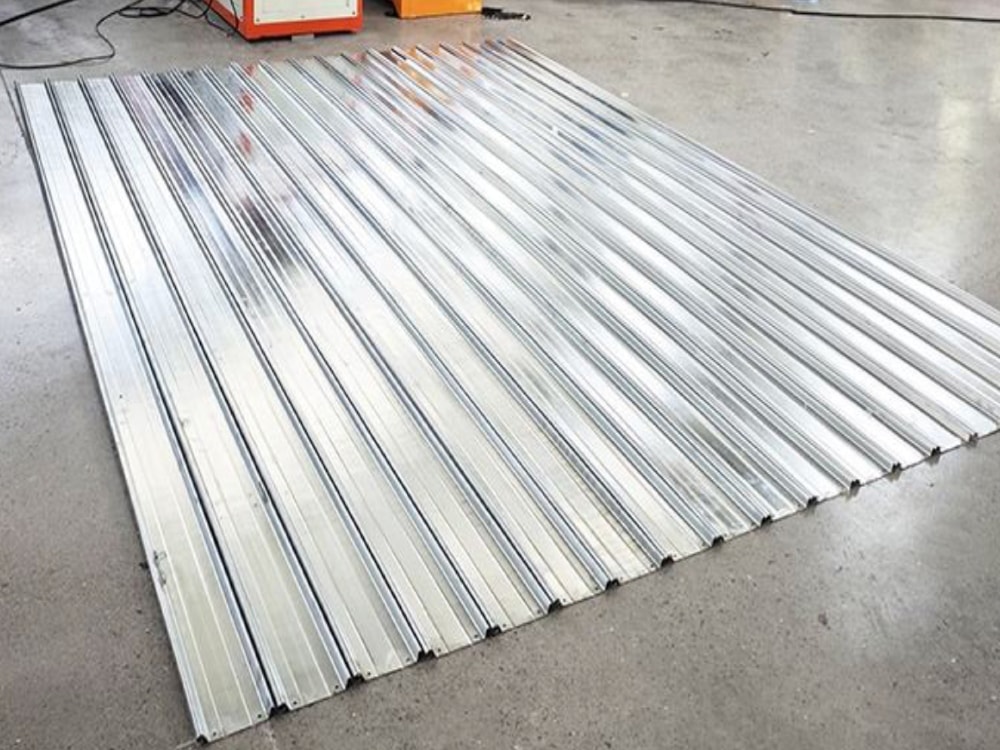

Готовые панели австралийского типа имеют глубокие гофры и рёбра жёсткости для C-образных направляющих. Они устойчивы к ветру и коррозии и защищены от взлома, поэтому подходят для магазинов, современных гаражей и промышленных зданий.
Технические характеристики| Сырьё | |
| Подходящие материалы | GI (оцинкованная сталь) GL (алюмоцинковая сталь) PPGI (окрашенная оцинкованная сталь) PPGL (окрашенная алюмоцинковая сталь) Al (алюминий) CRC (холоднокатаная рулонная сталь) HRC (горячекатаная рулонная сталь) |
| Толщина материала | 0,3-0,6 мм (по заказу) |
| Ширина подачи | 1000-1250 мм (по заказу) |
| Полезная ширина | 840-1000 мм (по заказу) |
| Габариты станка и система ПЛК | |
| Габариты станка | Прибл. 8×1,6×1,4 м |
| Масса станка | 5 т-8 т |
| Цвет станка | По заказу |
| Система управления | Полностью автоматическое управление с сенсорным экраном ПЛК и частотным преобразователем |
| Напряжение | 380 В, 50 Гц, 3 фазы (по запросу заказчика) |
| Формовочный станок | |
| Материал главного вала | Диаметр: Ø70 мм Материал: сталь (чистовая токарная обработка) |
| Материал роликов | 45# сталь (твёрдое хромирование, закалка до HRC 55-62) |

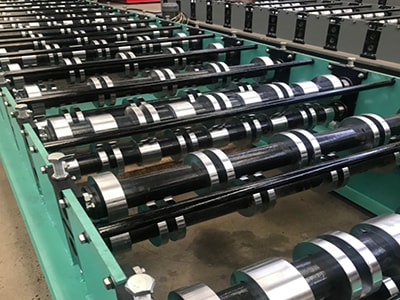

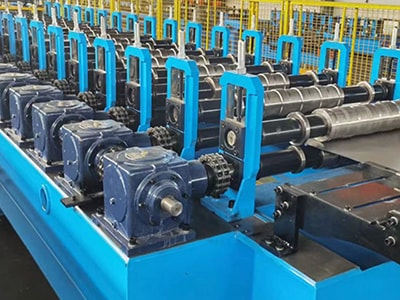

| Формовочные клети | 14-24 клетей |
| Мощность двигателя формовочного станка | 3,0 кВт-11 кВт |
| Скорость профилирования | 8-30 м/мин |

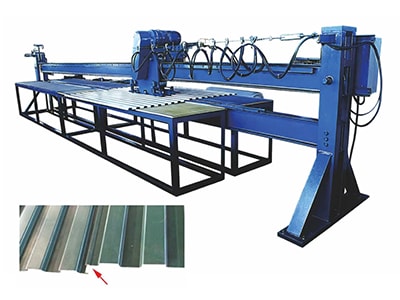

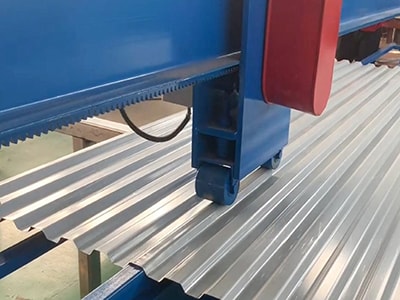

| Режущее устройство | |
| Способ резки | Автоматическая резка (3,0-11 кВт) |
| Материал режущего ножа | Cr12MoV (термообработка, HRC 58-60) |

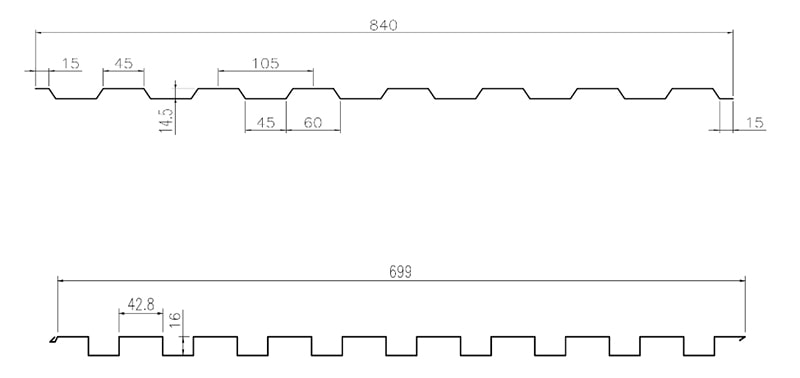

(выберите стандартный профиль или предоставьте собственный чертёж)
Размотка → Подача и направление материала → Профилирование → Резка → Приём готовой продукции
Комплектация| № | Оборудование | Количество |
| 1 | Ручной разматыватель грузоподъёмностью 5 т | 1 компл. |

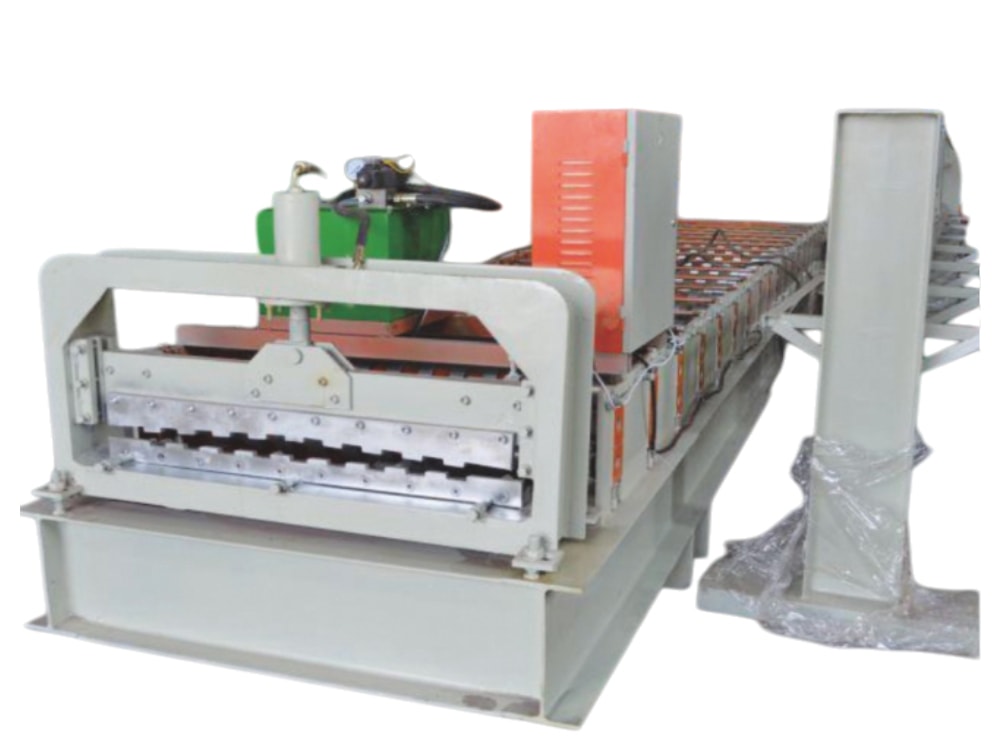

| 2 | Основной профилегибочный станок | 1 компл. |
| 3 | Режущее устройство | 1 компл. |
| 4 | Гидравлическая станция | 1 компл. |
| 5 | Система управления (включая шкаф) | 1 компл. |
| 6 | Приёмный стол | 1 компл. |
