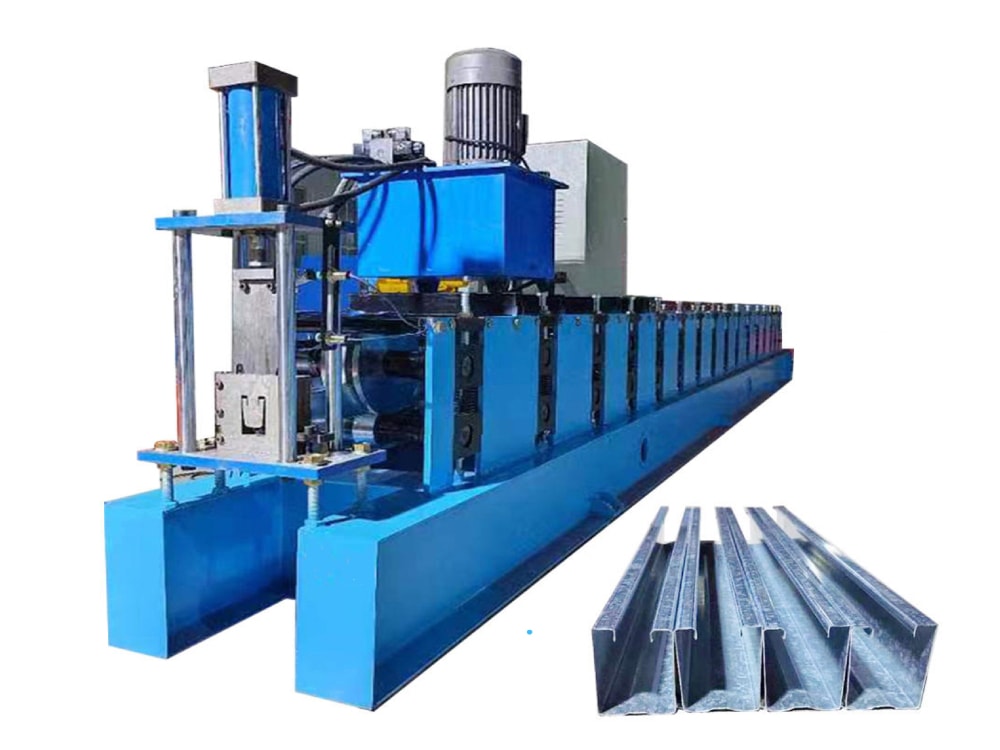

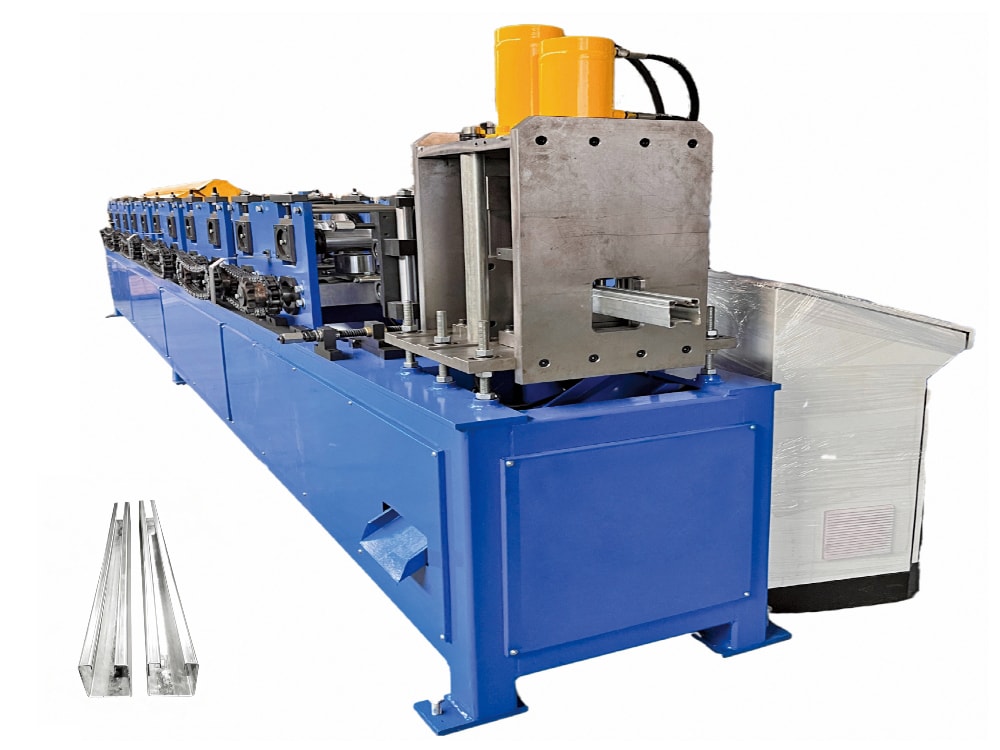

Профилегибочный станок для направляющих
Профилегибочный станок выпускает направляющие для рулонных ворот. Bohai проектирует профиль с учётом конструкции ворот и условий монтажа, поэтому оборудование подходит для разных систем и проектов.
Стандартная линия обрабатывает лист толщиной 0,8-2,0 мм и имеет 14-24 клети. Сервосистема мерной резки удерживает отклонение длины в пределах ±1 мм. Для высоких ветровых нагрузок станок выпускает более широкие и толстые направляющие, например 120 × 60 мм. Усиленная конструкция повышает жёсткость станка на 40 процентов, а гидравлическая защита от перегрузки обеспечивает стабильную непрерывную работу в прибрежных и других ветреных регионах.
Технические характеристики| Сырьё | |
| Подходящие материалы | GI (оцинкованная сталь) GL (алюмоцинковая сталь) PPGI (окрашенная оцинкованная сталь) PPGL (окрашенная алюмоцинковая сталь) Al (алюминий) CRC (холоднокатаная рулонная сталь) HRC (горячекатаная рулонная сталь) |
| Толщина материала | 0,7-1,2 мм (по заказу) |
| Ширина подачи | 100-200 мм (по заказу) |
| Полезная ширина | 30-60 мм (по заказу) |
| Габариты станка и система ПЛК | |
| Габариты станка | Прибл. 8×1,6×1,4 м |
| Масса станка | 5 т-7 т |
| Цвет станка | По заказу |
| Система управления | Полностью автоматическое управление с сенсорным экраном ПЛК и частотным преобразователем |
| Напряжение | 380 В, 50 Гц, 3 фазы (по запросу заказчика) |

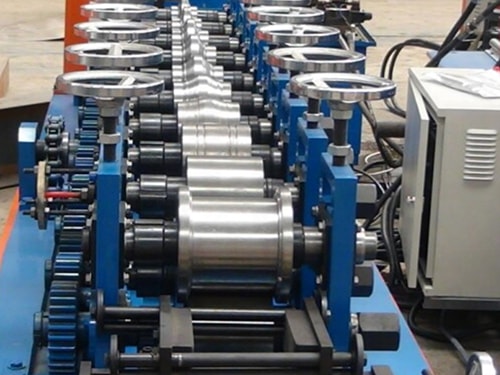

| Формовочный станок | |
| Материал главного вала | Диаметр: Ø50 мм Материал: 45# сталь (чистовая токарная обработка) |
| Материал роликов | 45# сталь (твёрдое хромирование, закалка до HRC 55-62) |
| Формовочные клети | 10-18 клетей |
| Мощность двигателя формовочного станка | 3,0-15 кВт |
| Скорость профилирования | 8-30 м/мин |

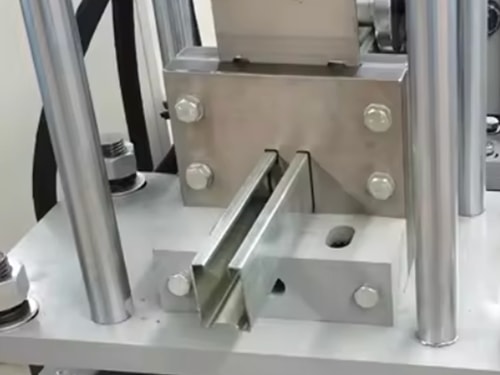

| Режущее устройство | |
| Способ резки | Автоматическая резка (3,0-11 кВт) |
| Материал режущего ножа | Cr12MoV (термообработка, HRC 58-60) |
(выберите стандартный профиль или предоставьте собственный чертёж)
Размотка → Подача и направление материала → Профилирование → Резка → Приём готовой продукции
Комплектация| № | Оборудование | Количество |
| 1 | Разматыватель грузоподъёмностью 5 т | 1 компл. |
| 2 | Основной профилегибочный станок | 1 компл. |
| 3 | Режущее устройство | 1 компл. |
| 4 | Гидравлическая станция | 1 компл. |
| 5 | Система управления (включая шкаф) | 1 компл. |
| 6 | Приёмный стол | 1 компл. |
