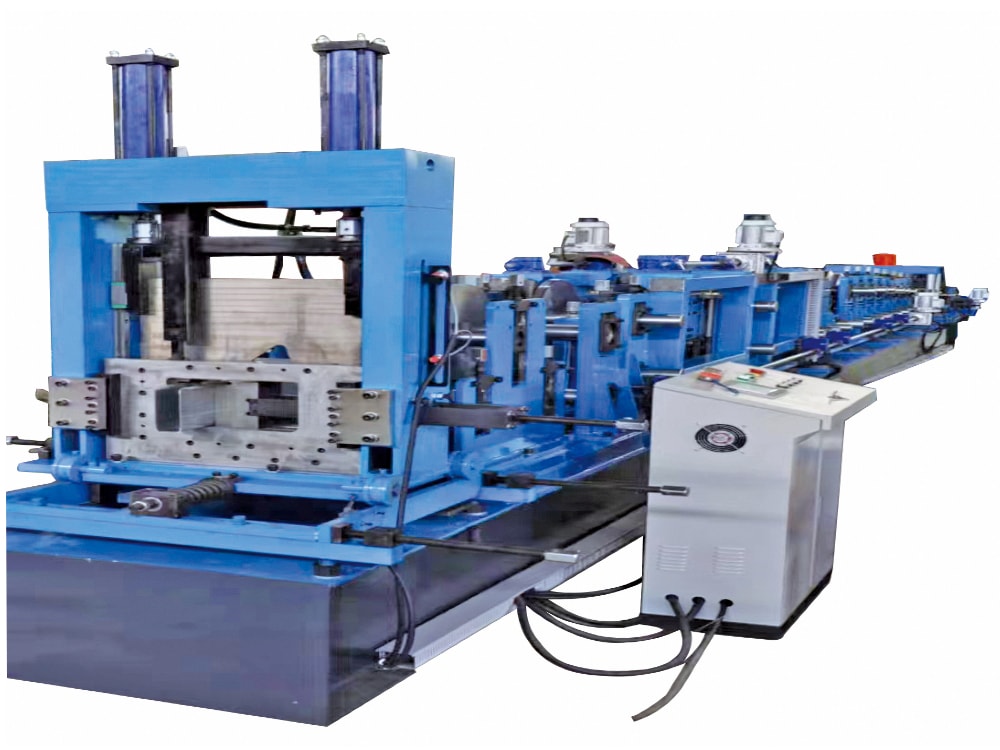

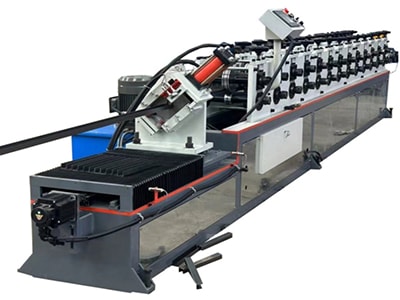

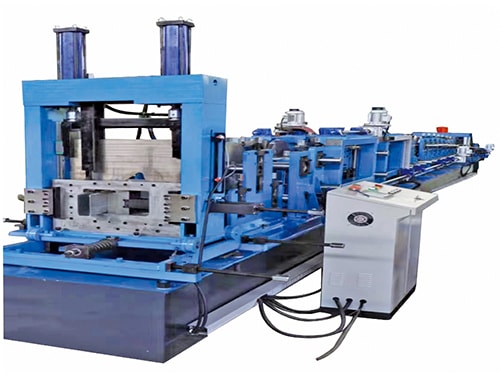

Профилегибочный станок для U-образных стальных прогонов

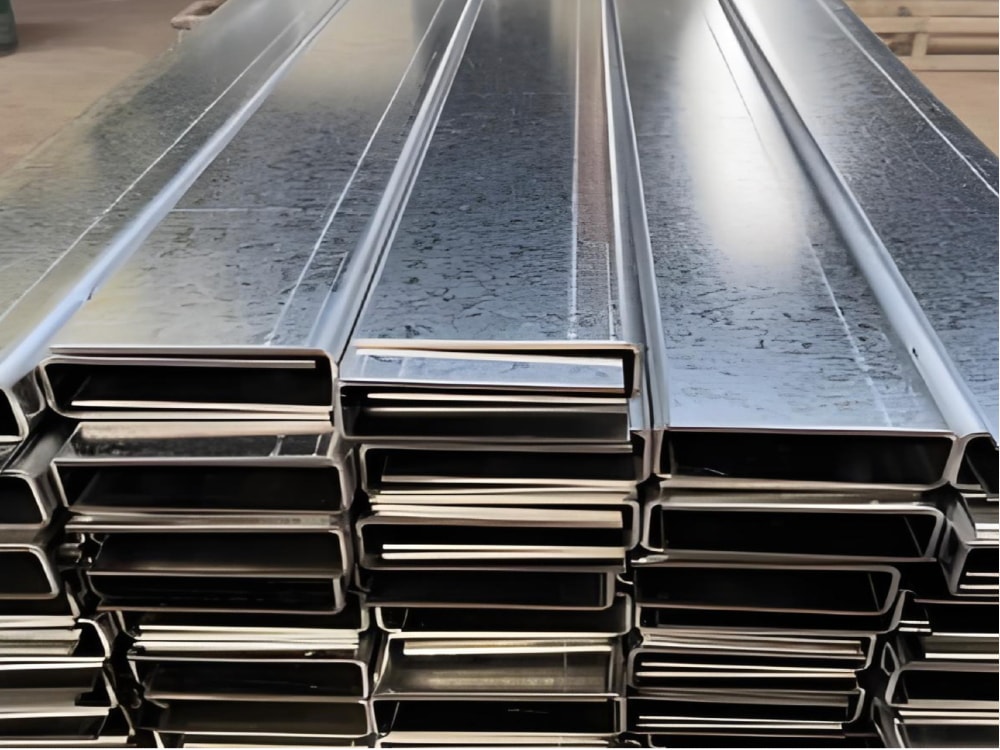

Профилегибочный станок для U-образных стальных прогонов выпускает швеллерные профили для противопожарных стальных дверей, рам противопожарных штор, лёгких стальных каркасов, дренажных каналов и других конструкций. Сервопривод и точная регулировка роликов удерживают допуск ширины проёма в пределах ±0,5 мм. Станок настраивается под разную толщину листа и ширину профиля.
Станок также можно адаптировать для нестандартных профилей автомобильных дверных рам, боковин кранов, желобов конвейеров и других деталей, которым требуются высокая прочность и небольшая масса.
Технические характеристики| Сырьё | |
| Подходящие материалы | GI (оцинкованная сталь) GL (алюмоцинковая сталь) PPGI (окрашенная оцинкованная сталь) PPGL (окрашенная алюмоцинковая сталь) Al (алюминий) CRC (холоднокатаная рулонная сталь) HRC (горячекатаная рулонная сталь) HRGI (горячекатаная оцинкованная сталь) |
| Толщина материала | 1-2 мм (по заказу) |
| Ширина подачи | 100-500 мм (по заказу) |
| Полезная ширина | 20-150 мм (по заказу) |
| Габариты станка и система ПЛК | |
| Типы профилей | Один станок поддерживает несколько типов профиля с ручной или автоматической заменой втулок |
| Габариты станка | Прибл. 7×1,6×1,4 м |
| Масса станка | 6-8 т |
| Цвет станка | По заказу |
| Система управления | Полностью автоматическое управление с сенсорным экраном ПЛК и частотным преобразователем |
| Напряжение | 380 В, 50 Гц, 3 фазы (по запросу заказчика) |
| Опциональный пробивной узел | |
| Способ пробивки | Прессовая или гидравлическая пробивка (опция) |
| Комплектация пробивных штампов | По чертежам (по заказу) |
| Формовочный станок | |
| Материал главного вала | Диаметр: Ø60-80 мм Материал: 45# сталь (чистовая токарная обработка) |
| Материал роликов | GCr15 (отжиг после ковки, HRC 58-60, с хромированием) |
| Формовочные клети | 9-18 клетей |
| Мощность двигателя формовочного станка | 3,0 кВт-11 кВт |
| Скорость профилирования | 8-30 м/мин |

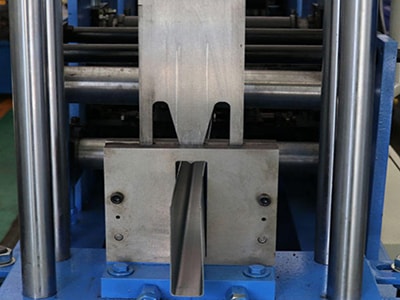

| Режущее устройство | |
| Способ резки | Автоматическая резка (3,0-11 кВт) |
| Материал режущего ножа | Cr12MoV (термообработка, HRC 58-60) |

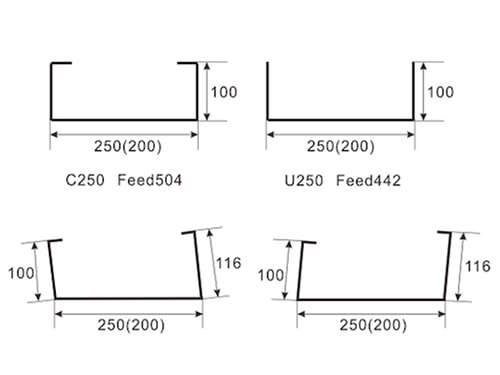

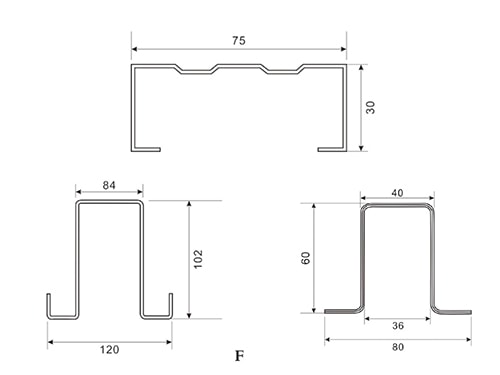

(выберите стандартный профиль или предоставьте собственный чертёж)
Размотка → Подача и направление материала → Профилирование → Пробивка (опция) → Резка → Приём готовой продукции
Комплектация| № | Оборудование | Количество |
| 1 | Ручной разматыватель грузоподъёмностью 5 т | 1 компл. |
| 2 | Пробивное устройство | 1 компл. |
| 3 | Основной профилегибочный станок | 1 компл. |
| 4 | Режущее устройство | 1 компл. |

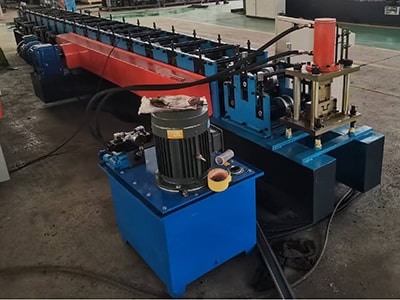

| 5 | Гидравлическая станция | 1 компл. |
| 6 | Система управления (включая шкаф) | 1 компл. |
| 7 | Приёмный стол | 1 компл. |
