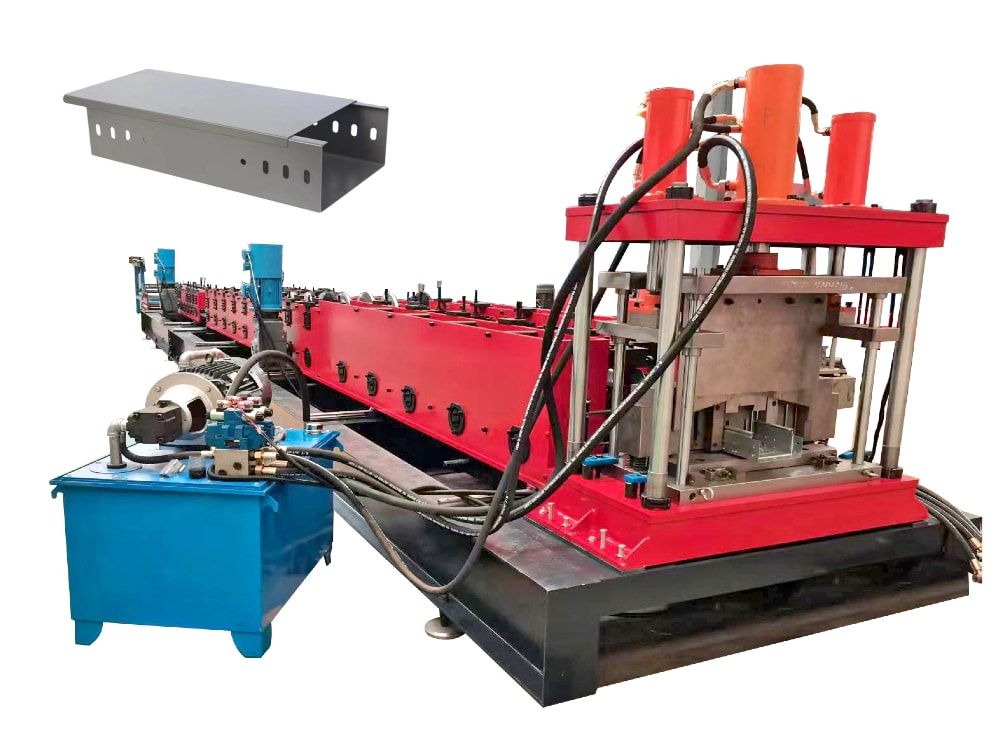

Профилегибочный станок для кабельных лотков
Профилегибочный станок выпускает кабельные лотки коробчатого, перфорированного, лестничного и других типов. Ширина дна настраивается в диапазоне 100-600 мм, высота в диапазоне 50-150 мм. 18-22 формовочные клети обеспечивают стабильную точность в пределах ±0,2 мм.
Линия оснащена ПЛК и автоматической пробивкой и объединяет размотку, правку, профилирование, пробивку, резку и укладку. Скорость достигает 12-15 м/мин. Доступны тиснение логотипа заказчика и быстрая переналадка на другой типоразмер.
Bohai предлагает более 20 серий оборудования для строительства, электротехнической отрасли, новой энергетики и других сфер. Станок обрабатывает лист толщиной 0,5-3 мм и изготавливается по нестандартным требованиям для проектов с повышенными требованиями к точности и стабильности.
Технические характеристики| Сырьё | |
| Подходящие материалы | GI (оцинкованная сталь) GL (алюмоцинковая сталь) PPGI (окрашенная оцинкованная сталь) PPGL (окрашенная алюмоцинковая сталь) Al (алюминий) CRC (холоднокатаная рулонная сталь) HRC (горячекатаная рулонная сталь) HRGI (горячекатаная оцинкованная сталь) |
| Толщина материала | 0,7-1,5 мм (по заказу) |
| Ширина подачи | 500-1000 мм (по заказу) |
| Полезная ширина | Высота 50-120 мм Ширина 100-600 мм (регулируемая) По заказу |
| Габариты станка и система ПЛК | |
| Типы профилей | Один станок поддерживает несколько типов профиля с ручной или автоматической заменой втулок |
| Габариты станка | Прибл. 35×2×2 м |
| Масса станка | 6-10 т |
| Цвет станка | По заказу |
| Система управления | Полностью автоматическое управление с сенсорным экраном ПЛК и частотным преобразователем |
| Напряжение | 380 В, 50 Гц, 3 фазы (по запросу заказчика) |
| Общая установленная мощность | 65 кВт |
| Правильное устройство | |
| Правильные ролики | 7 роликов |
| Диаметр правильных роликов | Ø96 мм, 45# сталь (чистовая токарная обработка, закалка и отпуск) |

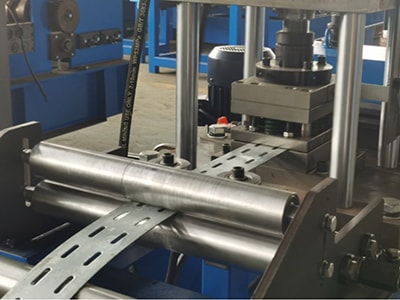

| Пробивное устройство | |
| Способ пробивки | Прессовая или гидравлическая пробивка (опция) |
| Материал пробивного штампа | Cr12 (закалка до HRC 58-62) |
| Режущее устройство | |
| Способ резки | Передняя полностью автоматическая гидравлическая резка |
| Материал режущего ножа | 9CrSi |

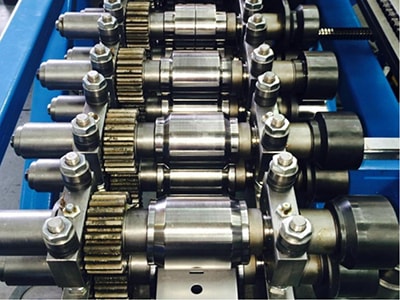

| Формовочный станок | |
| Материал главного вала | Диаметр: Ø100 мм Материал: 45# сталь (чистовая токарная обработка) |

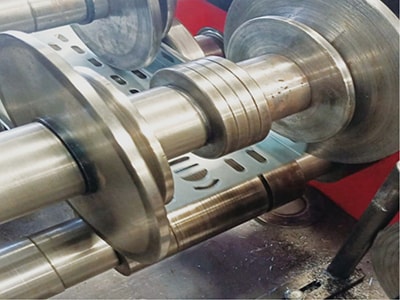

| Материал роликов | Cr12 (закалка до HRC 58-62) |
| Формовочные клети | 20-30 клетей |
| Мощность двигателя формовочного станка | 15-30 кВт |
| Скорость профилирования | 8-30 м/мин |
(выберите стандартный профиль или предоставьте собственный чертёж)
Размотка → Правка и пробивка → Передняя резка → Подача материала → Профилирование → Приём готовой продукции
Комплектация| № | Оборудование | Количество |
| 1 | Ручной разматыватель грузоподъёмностью 5 т | 1 компл. |
| 2 | Правильно-пробивное устройство | 1 компл. |
| 3 | Режущее устройство | 1 компл. |
| 4 | Основной профилегибочный станок | 1 компл. |
| 5 | Гидравлическая станция | 1 компл. |
| 6 | Система управления (включая шкаф) | 1 компл. |
| 7 | Приёмный стол | 1 компл. |
