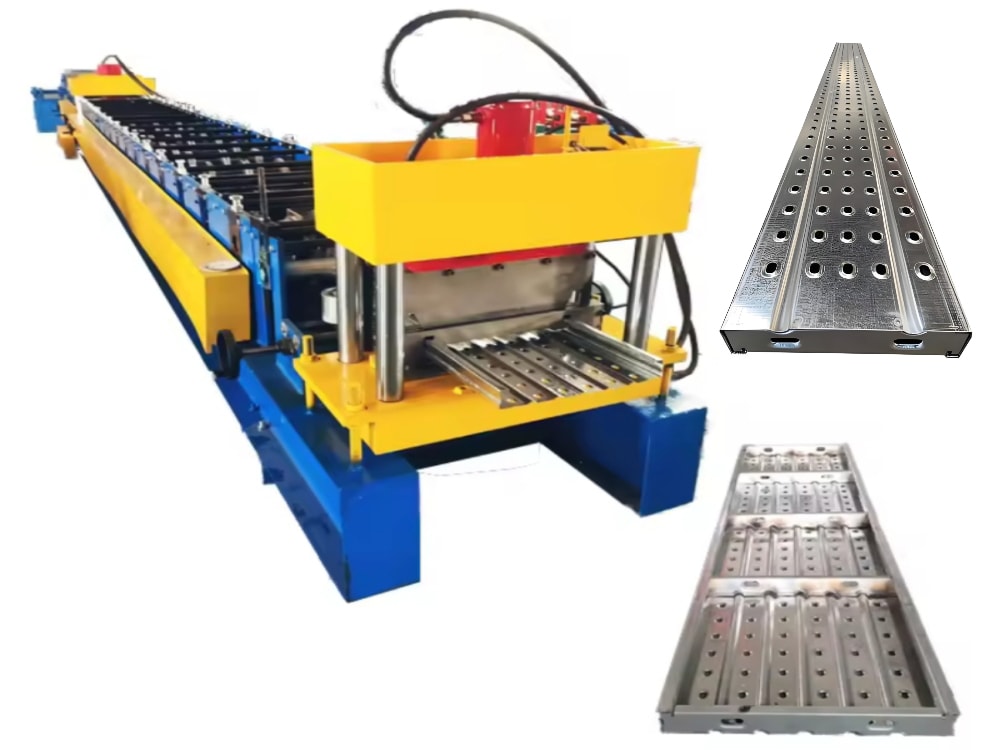

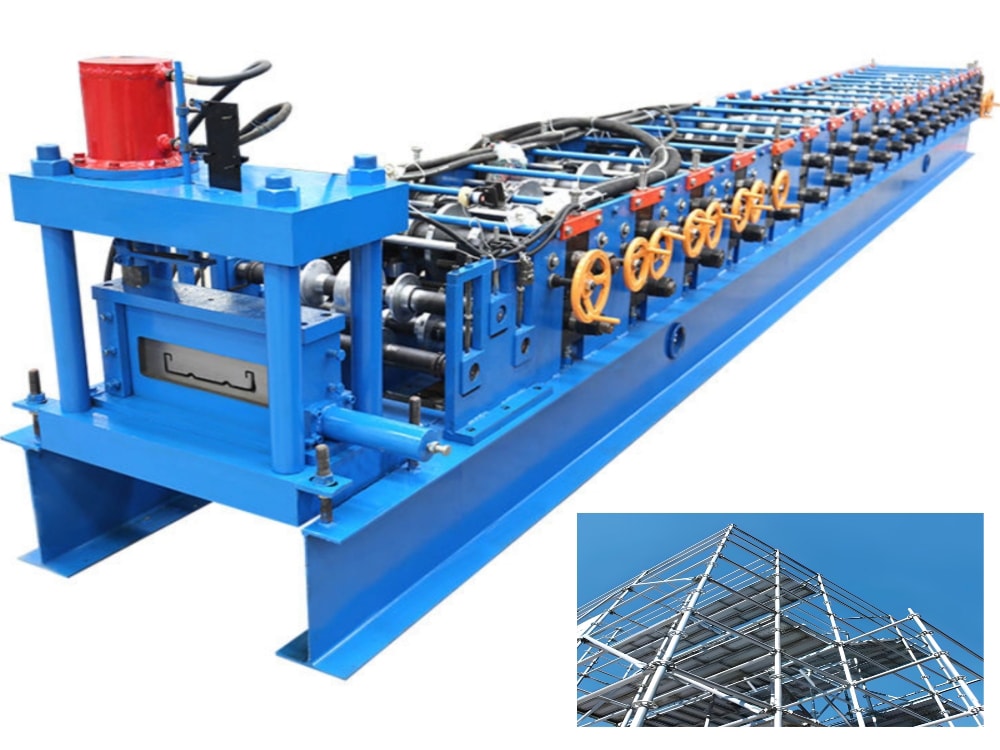

Профилегибочный станок для стальных настилов строительных лесов
Профилегибочный станок автоматизирует производство стальных настилов строительных лесов разных типоразмеров. Линия объединяет размотку, правку, пробивку, профилирование, измерение и резку, снижая объём ручных операций и обеспечивая стабильность изделий.

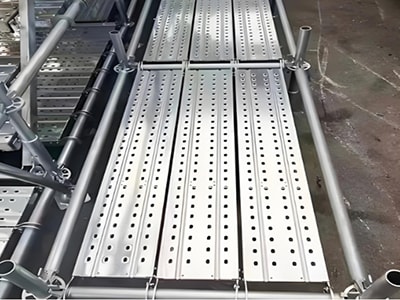

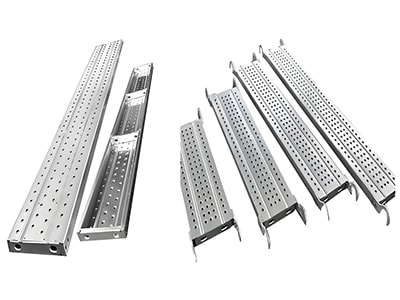

Готовые стальные настилы рассчитаны на высокие нагрузки и устойчивы к изгибу и деформации. Они применяются как рабочие площадки при высотном строительстве, возведении мостов, тоннелей и на других объектах с повышенными требованиями к безопасности, прочности и стабильности качества.
Технические характеристики| Сырьё | |
| Подходящие материалы | GI (оцинкованная сталь) GL (алюмоцинковая сталь) PPGI (окрашенная оцинкованная сталь) PPGL (окрашенная алюмоцинковая сталь) Al (алюминий) CRC (холоднокатаная рулонная сталь) HRC (горячекатаная рулонная сталь) HRGI (горячекатаная оцинкованная сталь) |
| Толщина материала | 1,2-1,8 мм (по заказу) |
| Ширина подачи | 400 мм (по заказу) |
| Полезная ширина | 250 мм (по заказу) |
| Габариты станка и система ПЛК | |
| Габариты станка | Прибл. 8×1,6×1,4 м |
| Масса станка | 7 т-9 т |
| Цвет станка | По заказу |
| Система управления | Полностью автоматическое управление с сенсорным экраном ПЛК и частотным преобразователем |
| Напряжение | 380 В, 50 Гц, 3 фазы (по запросу заказчика) |
| Правильно-пробивное устройство | |
| Способ пробивки | Прессовая или гидравлическая пробивка (опция) |
| Материал пробивного штампа | Cr12 (закалка до HRC 58-60) |

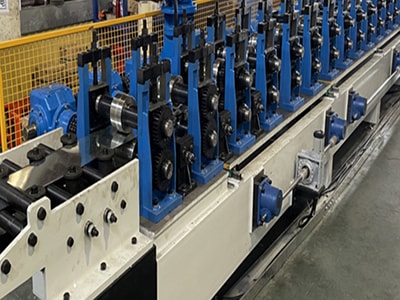

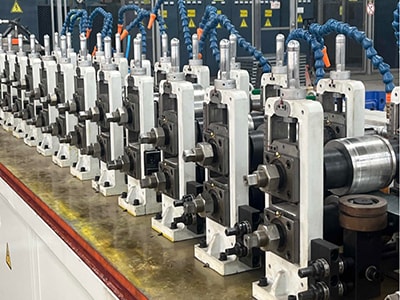

| Формовочный станок | |
| Материал главного вала | Диаметр: Ø80 мм Материал: 45# сталь (чистовая токарная обработка) |
| Материал роликов | GCr15 (отжиг после ковки, HRC 58-60, с хромированием) |
| Формовочные клети | 12-20 клетей |
| Мощность двигателя формовочного станка | 11-22 кВт |
| Скорость профилирования | 8-30 м/мин |
| Режущее устройство | |
| Способ резки | Автоматическая резка (5,5-11 кВт) |
| Материал режущего ножа | Cr12MoV (термообработка, HRC 58-60) |
Размотка → Правка и пробивка → Подача материала → Профилирование → Резка → Приём готовой продукции
Комплектация| № | Оборудование | Количество |
| 1 | Ручной разматыватель грузоподъёмностью 5 т | 1 компл. |
| 2 | Правильно-пробивное устройство | 1 компл. |
| 3 | Основной профилегибочный станок | 1 компл. |
| 4 | Режущее устройство | 1 компл. |
| 5 | Гидравлическая станция | 1 компл. |
| 6 | Система управления (включая шкаф) | 1 компл. |
| 7 | Приёмный стол | 1 компл. |
