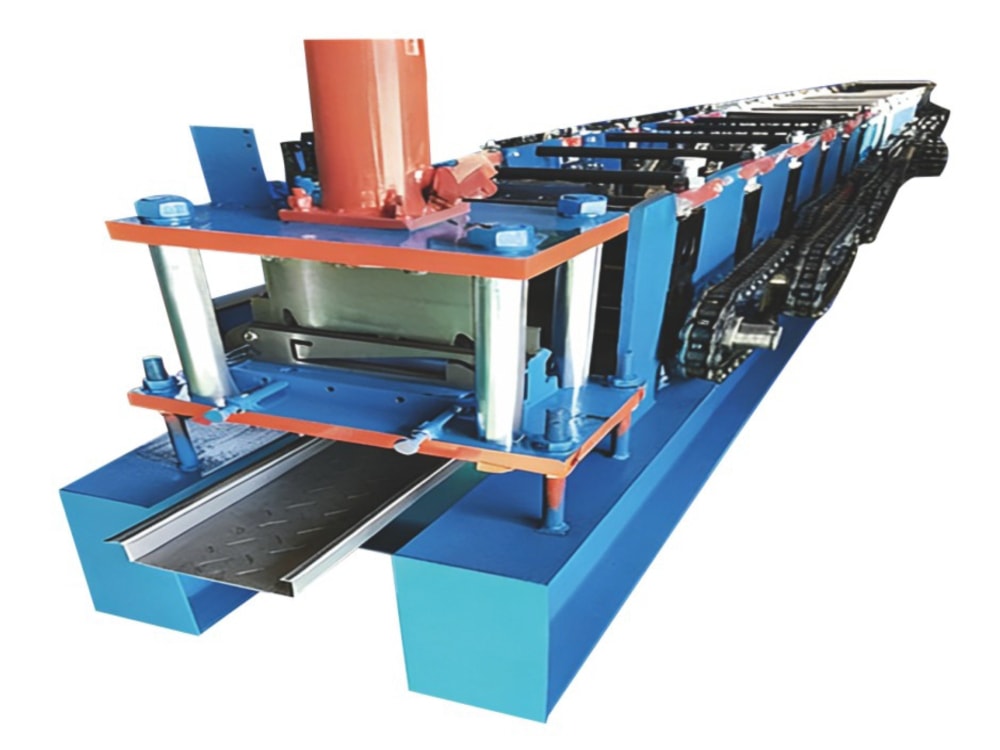

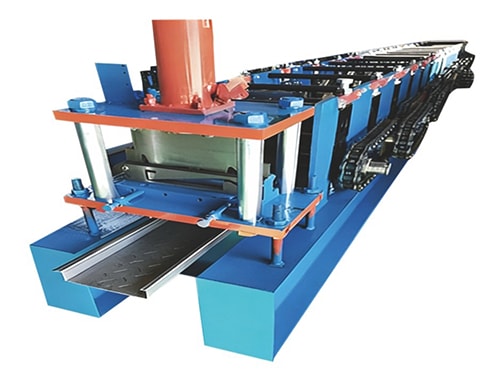

Профилегибочный станок для самонесущего стального настила
Профилегибочный станок для самонесущего стального настила также называют линией для безбетонного межэтажного перекрытия. Он выпускает конструкционные панели для малоэтажных зданий, антресолей цехов, расширений холодильных складов и временных сооружений.

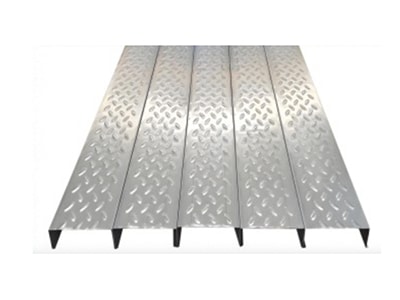

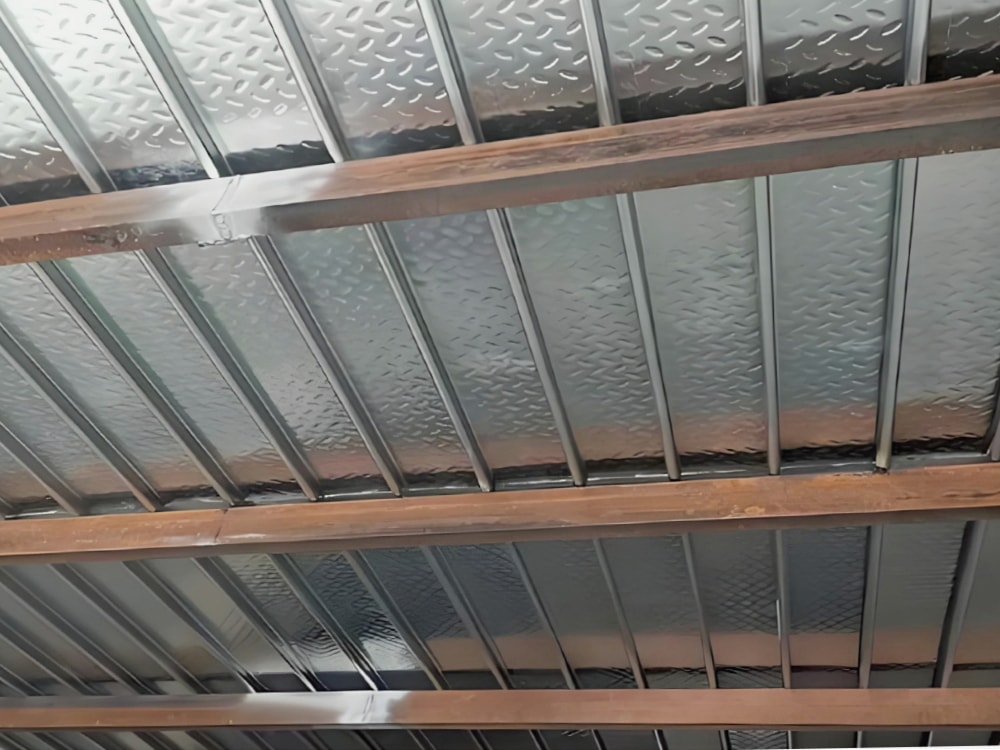

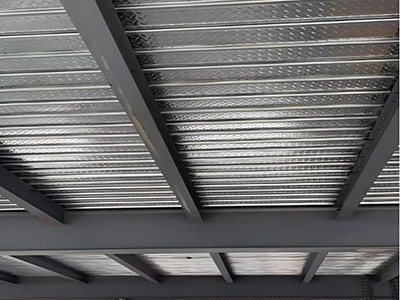

Готовый стальной настил одновременно служит несъёмной опалубкой и несущим элементом перекрытия, заменяя деревянную опалубку, укладку арматуры и мокрое бетонирование. Система ускоряет устройство перекрытий и позволяет быстро расширять здания без остановки действующего производства.

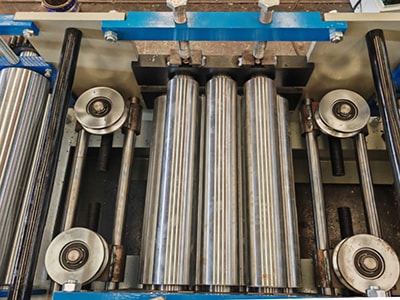

Bohai предлагает гибкие комплектации для выпуска нескольких профилей настила на одном станке. Процесс включает размотку, правку, тиснение, профилирование, измерение и резку. Рельефная поверхность повышает жёсткость листа и несущую способность, улучшая скорость, безопасность и качество строительства.
Технические характеристики| Сырьё | |
| Подходящие материалы | GI (оцинкованная сталь) GL (алюмоцинковая сталь) PPGI (окрашенная оцинкованная сталь) PPGL (окрашенная алюмоцинковая сталь) Al (алюминий) CRC (холоднокатаная рулонная сталь) HRC (горячекатаная рулонная сталь) HRGI (горячекатаная оцинкованная сталь) |
| Толщина материала | 2,0-3,0 мм (по заказу) |
| Ширина подачи | 300-380 мм (по заказу) |
| Полезная ширина | 180/200/250 мм (по заказу) |
| Габариты станка и система ПЛК | |
| Типы профилей | Один станок поддерживает несколько типов профиля с ручной или автоматической заменой втулок |
| Габариты станка | Прибл. 10×1,6×1,4 м |
| Масса станка | 7-10 т |
| Цвет станка | По заказу |
| Система управления | Полностью автоматическое управление с сенсорным экраном ПЛК и частотным преобразователем |
| Напряжение | 380 В, 50 Гц, 3 фазы (по запросу заказчика) |
| Формовочный станок | |
| Материал главного вала | Диаметр: Ø80-120 мм Материал: 45# сталь (чистовая токарная обработка) |

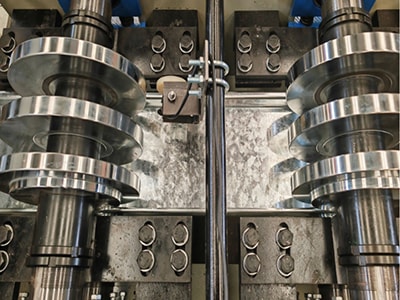

| Материал роликов | 45# сталь (твёрдое хромирование, закалка до HRC 55-62) |
| Формовочные клети | 22-35 клетей |
| Мощность двигателя формовочного станка | 15 кВт-30 кВт |
| Скорость профилирования | 8-30 м/мин |
| Режущее устройство | |
| Способ резки | Автоматическая резка (5,5-15 кВт) |
| Материал режущего ножа | Cr12MoV (термообработка, HRC 58-60) |
Размотка → Подача материала → Профилирование → Резка → Приём готовой продукции
Комплектация| № | Оборудование | Количество |
| 1 | Ручной разматыватель грузоподъёмностью 5 т | 1 компл. |
| 2 | Основной профилегибочный станок | 1 компл. |
| 3 | Режущее устройство | 1 компл. |
| 4 | Гидравлическая станция | 1 компл. |
| 5 | Система управления (включая шкаф) | 1 компл. |
| 6 | Приёмный стол | 1 компл. |
