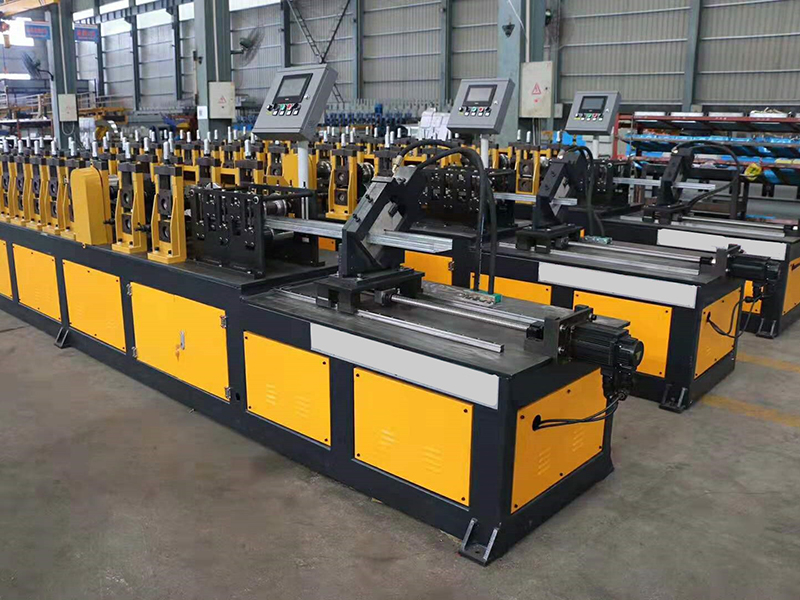

Профилегибочная машина для производства стальной рамной конструкции

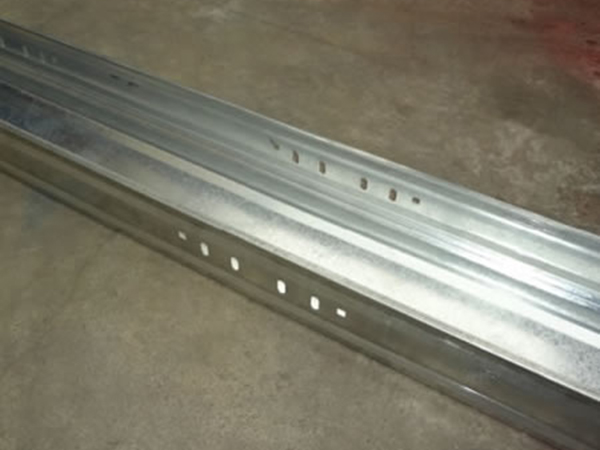

Профилегибочная машина для производства стальной рамной конструкции предназначена для массового производства легких шпилек и направляющих. Шпилька и гусеница представляют собой конструктивные элементы каркаса, легкие и удобные в транспортировке, могут широко использоваться при строительстве отелей, зданий терминалов аэропортов, станций, детских площадок и т. д.
Технические характеристики| Сырьё | |
| Подходящие материалы | GI (оцинкованная сталь) GL (алюмоцинковая сталь) PPGI (окрашенная оцинкованная сталь) PPGL (окрашенная алюмоцинковая сталь) Al (алюминий) CRC (холоднокатаная рулонная сталь) HRC (горячекатаная рулонная сталь) |
| Толщина материала | 0,8-1,5 мм (по заказу) |
| Ширина подачи | 100-400 мм (по заказу) |
| Полезная ширина | 50-150 мм (по заказу) |
| Габариты станка и система ПЛК | |
| Типы профилей | Один станок поддерживает несколько типов профиля с ручной или автоматической заменой втулок |
| Габариты станка | Прибл. 5×1,6×1,4 м |
| Масса станка | 3-5 т |
| Цвет станка | По заказу |
| Система управления | Полностью автоматическое управление с сенсорным экраном ПЛК и частотным преобразователем |
| Напряжение | 380 В, 50 Гц, 3 фазы (по запросу заказчика) |
| Пробивное устройство | |
| Способ пробивки | Прессовая или гидравлическая пробивка (опция) |
| Комплектация пробивных штампов | Настраивается по чертежам профиля |
| Профилегибочный станок | |
| Главный вал | Диаметр: Ø60-70 мм Материал: 45# сталь (чистовая токарная обработка) |
| Материал роликов | GR15 (отжиг после ковки, HRC 58-60, с хромированием) |
| Формовочные клети | 12-18 клетей |
| Мощность двигателя | 7,5-11 кВт |
| Скорость профилирования | 25-50 м/мин |
| Режущее устройство | |
| Способ резки | Автоматическая резка (3,0-11 кВт, с остановкой или без остановки) |
| Материал режущего ножа | Cr12MoV (термообработка, HRC 58-60) |

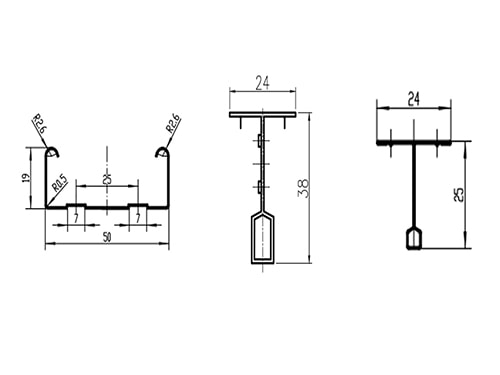

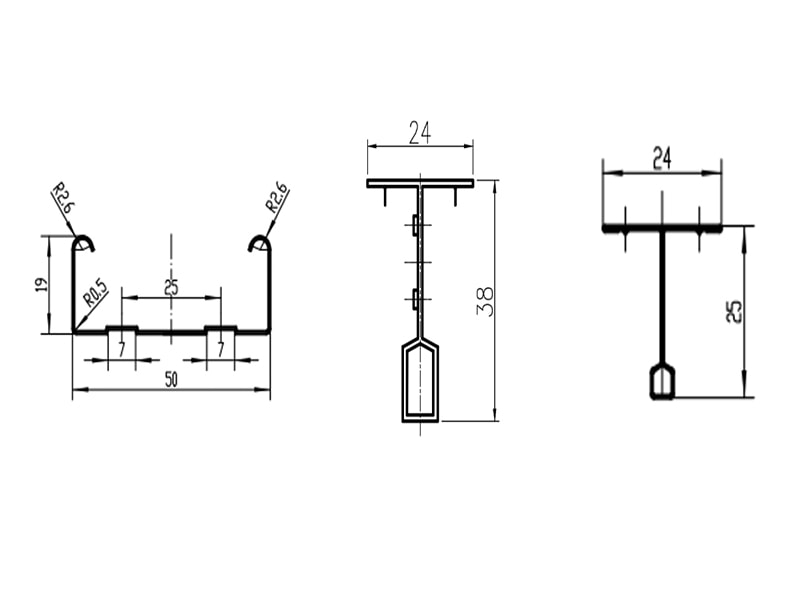

(Выберите один из стандартных профилей ниже или отправьте собственный чертёж)
Размотка → Подача и направление → Профилирование → Пробивка (опция) → Пробивка (опция) → Резка → Приём готовой продукции
Комплектация| № | Оборудование | Количество |
| 1 | Ручной разматыватель грузоподъёмностью 5 т | 1 компл. |
| 2 | Пробивное устройство | 1 компл. |
| 3 | Профилегибочный станок | 1 компл. |
| 4 | Режущее устройство | 1 компл. |
| 5 | Гидравлическая станция | 1 компл. |
| 6 | Система управления (включая шкаф) | 1 компл. |
| 7 | Приёмный стол | 1 компл. |
- Система управления ПЛК обеспечивает безопасное и бесперебойное производство;
- Конструкция машины - сварные стальные пластины, гарантирующие высокую прочность без деформации;

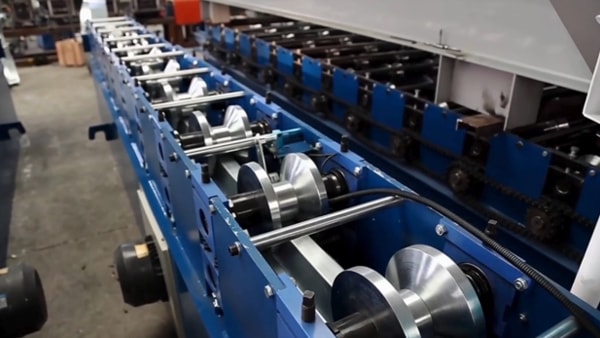

- Станции профилирования изготовлены из высокопрочного чугуна, обеспечивающего длительный срок службы;
