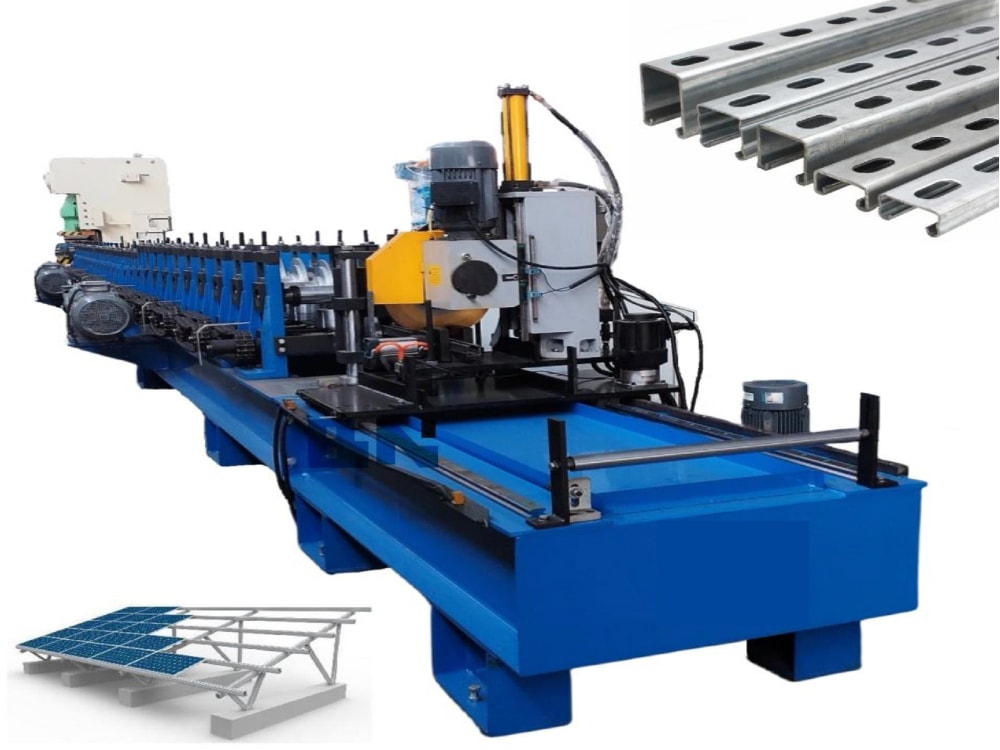

Профилегибочный станок для опорных рам солнечных панелей

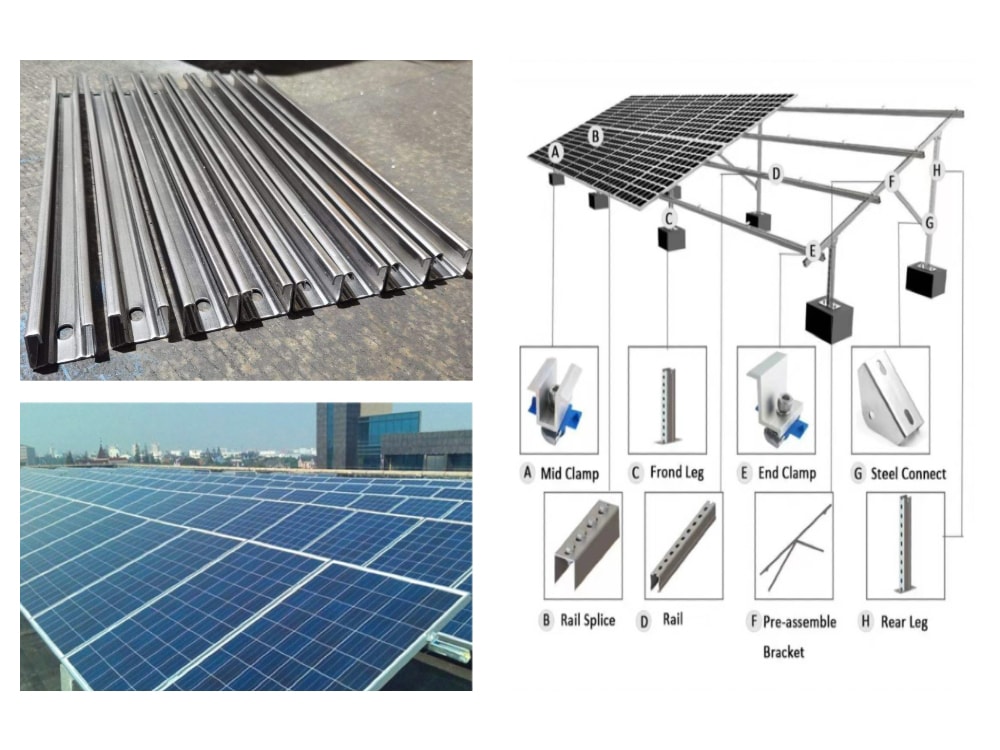

Профилегибочный станок предназначен для изготовления монтажных профилей солнечных панелей для крупных наземных фотоэлектрических станций, распределённых солнечных систем и зарубежных EPC-проектов. Он обеспечивает эффективное, точное, гибкое и энергосберегающее производство солнечных кронштейнов.
Станок автоматизирует процесс от подачи рулона до формования и резки. Bohai предлагает три варианта рабочей скорости, позволяя выбрать комплектацию с учётом масштаба проекта и требований к производительности.
Технические характеристики| Сырьё | |
| Подходящие материалы | GI (оцинкованная сталь) GL (алюмоцинковая сталь) PPGI (окрашенная оцинкованная сталь) PPGL (окрашенная алюмоцинковая сталь) Al (алюминий) CRC (холоднокатаная рулонная сталь) HRC (горячекатаная рулонная сталь) HRGI (горячекатаная оцинкованная сталь) |
| Толщина материала | 1-2,5 мм (по заказу) |
| Ширина подачи | 80-200 мм (по заказу) |
| Полезная ширина | 41 мм (по заказу) |
| Габариты станка и система ПЛК | |
| Типы профилей | Один станок поддерживает несколько типов профиля с ручной или автоматической заменой втулок |
| Габариты станка | Прибл. 8×1,6×1,4 м |
| Масса станка | 6-8 т |
| Цвет станка | По заказу |
| Система управления | Полностью автоматическое управление с сенсорным экраном ПЛК и частотным преобразователем |
| Напряжение | 380 В, 50 Гц, 3 фазы (по запросу заказчика) |

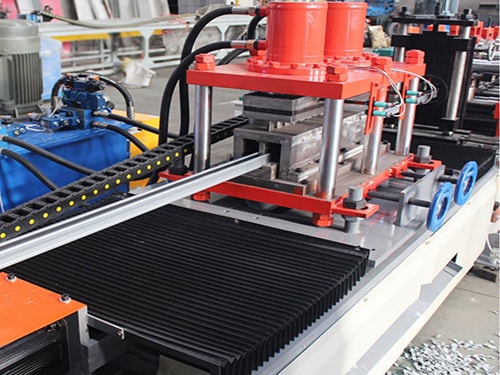

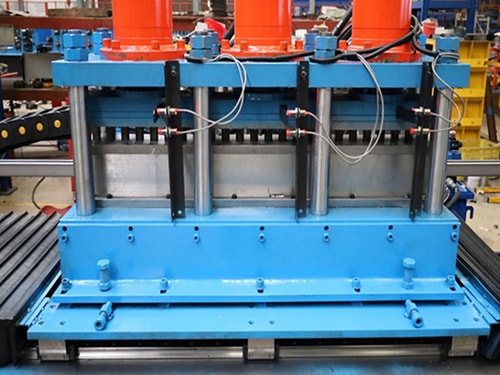

| Пробивное устройство | |
| Способ пробивки | Прессовая или гидравлическая пробивка (опция) |
| Комплектация пробивных штампов | По чертежам (по заказу) |
| Формовочный станок | |
| Главный вал | Диаметр: Ø80 мм Материал: 45# сталь (чистовая токарная обработка) |
| Материал роликов | GCr15 (отжиг после ковки, HRC 58-60, с хромированием) |
| Формовочные клети | 20-30 клетей |
| Мощность двигателя формовочного станка | 15-22 кВт |
| Скорость профилирования | 8-30 м/мин |
| Режущее устройство | |
| Способ резки | Автоматическая резка (3,0-11 кВт) |
| Материал режущего ножа | Cr12MoV (термообработка, HRC 58-60) |

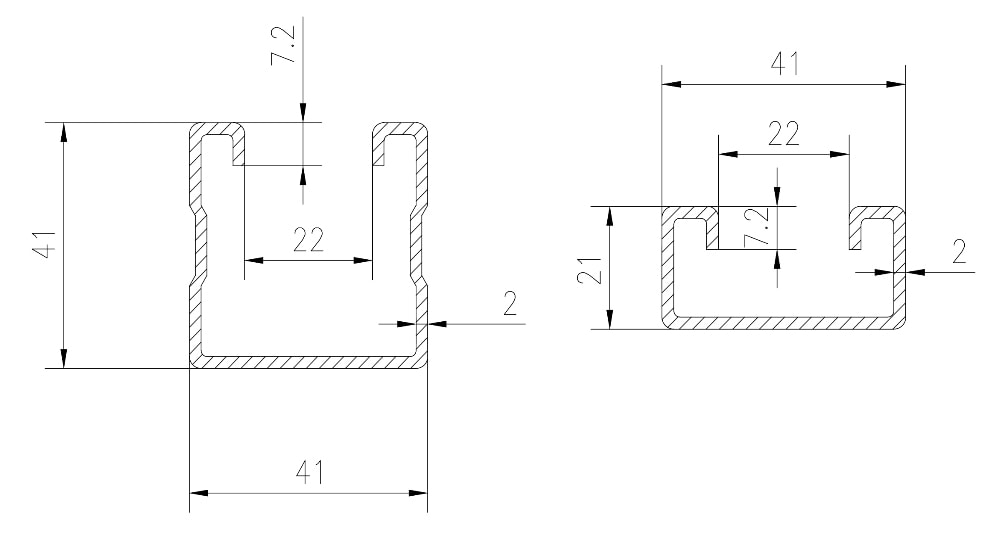

(выберите стандартный профиль или предоставьте собственный чертёж)
Размотка → Подача и направление материала → Пробивка → Профилирование → Резка → Приём готовой продукции
Комплектация| № | Оборудование | Количество |
| 1 | Ручной разматыватель грузоподъёмностью 5 т | 1 компл. |
| 2 | Пробивное устройство | 1 компл. |
| 3 | Основной профилегибочный станок | 1 компл. |
| 4 | Режущее устройство | 1 компл. |
| 5 | Гидравлическая станция | 1 компл. |
| 6 | Система управления (включая шкаф) | 1 компл. |
| 7 | Приёмный стол | 1 компл. |
