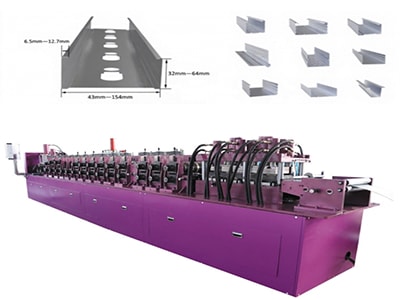

Станок для лёгких стальных каркасов

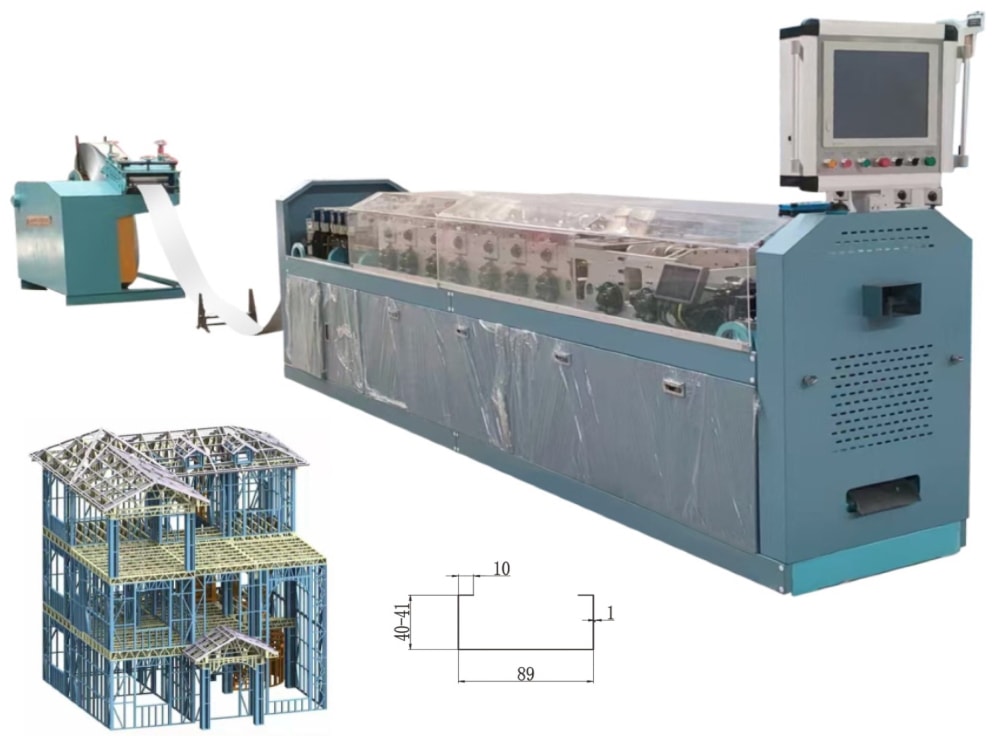

Станок для лёгких стальных каркасов выпускает интегрированные C- и U-профили стандартного сечения 89 × 41 мм. Он работает с проектным ПО VERTEX BD, обеспечивая передачу производственных данных от цифровой модели к автоматизированному изготовлению.

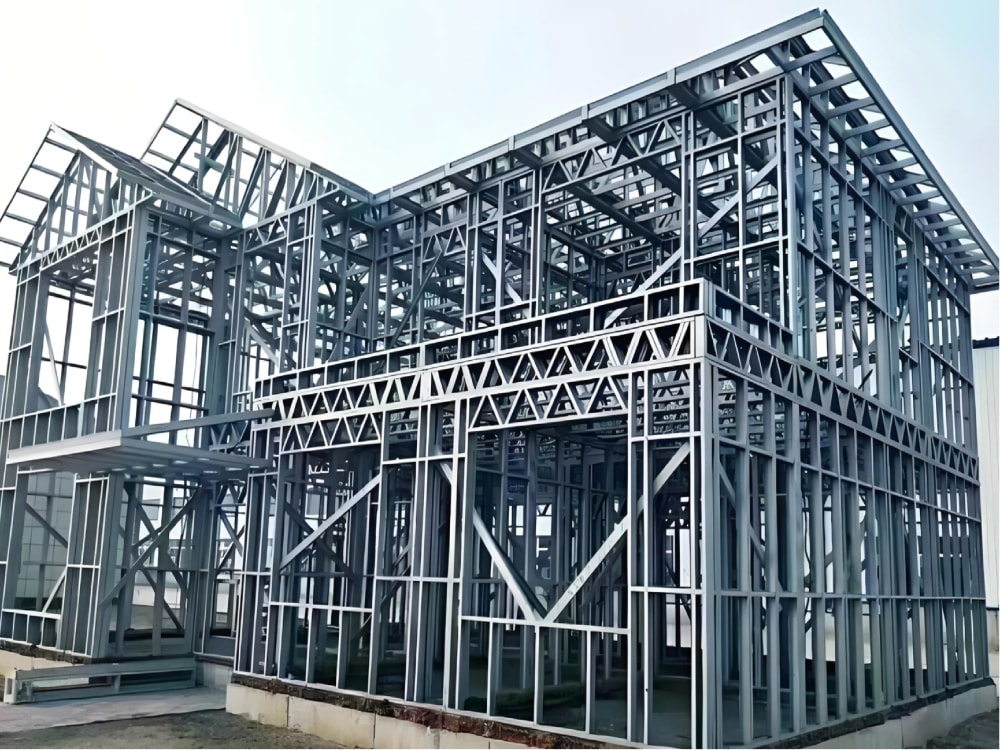

Скорость производства достигает 1500 м/ч, а точность обработки составляет ±0,5 мм. Это улучшает взаимозаменяемость элементов и точность монтажа на объекте. За восьмичасовую смену можно изготовить каркасные элементы для здания площадью 120-160 м². Монтаж не требует мокрых процессов. Оборудование подходит для лёгких стальных вилл, сборных домов и объектов туристической инфраструктуры.
Технические характеристики| Сырьё | |
| Подходящие материалы | GI (оцинкованная сталь) GL (алюмоцинковая сталь) PPGI (окрашенная оцинкованная сталь) PPGL (окрашенная алюмоцинковая сталь) Al (алюминий) CRC (холоднокатаная рулонная сталь) HRC (горячекатаная рулонная сталь) HRGI (горячекатаная оцинкованная сталь) |
| Толщина материала | 0,8-1,2 мм. По заказу |
| Ширина подачи | 180-182 мм |
| Полезная ширина | 89 мм |
| Габариты станка и система ПЛК | |
| Габариты станка | Прибл. 5×1,6×1,4 м |
| Масса станка | 3-5 т |
| Цвет станка | По заказу |
| Система управления | Полностью автоматическое управление с сенсорным экраном ПЛК и частотным преобразователем |
| Напряжение | 380 В, 50 Гц, 3 фазы (по запросу заказчика) |

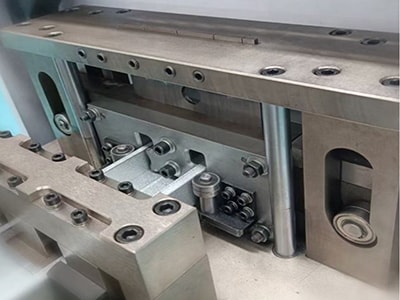

| Пробивное устройство | |
| Способ пробивки | Гидравлическая пробивка |
| Материал пробивного штампа | Штамповая сталь SKD11 |
| Комплектация пробивных штампов | Отверстия под коммуникации, подрезка, сквозные и заклёпочные отверстия, снятие фасок, закрытие стенки, резка |
| Формовочный станок | |
| Материал главного вала | 40Cr (закалка и отпуск, прецизионное шлифование) |
| Материал роликов | Cr12 (закалка до HRC 58-62, прецизионная обработка на станке с ЧПУ) |
| Формовочные клети | 12-18 клетей |
| Мощность двигателя формовочного станка | 5,5 кВт-11 кВт |
| Скорость профилирования | 25-50 м/мин |
| Режущее устройство | |
| Способ резки | Автоматическая резка (5,5-11 кВт) |
| Материал режущего ножа | Вольфрамовая сталь (термообработка, HRC 58-60) |

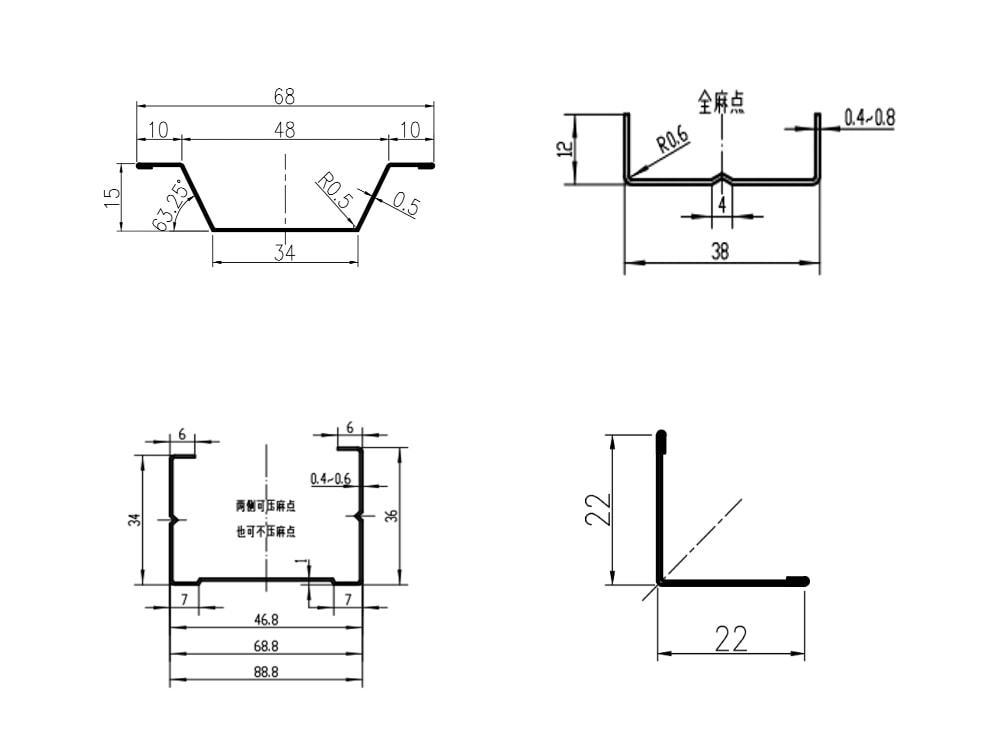

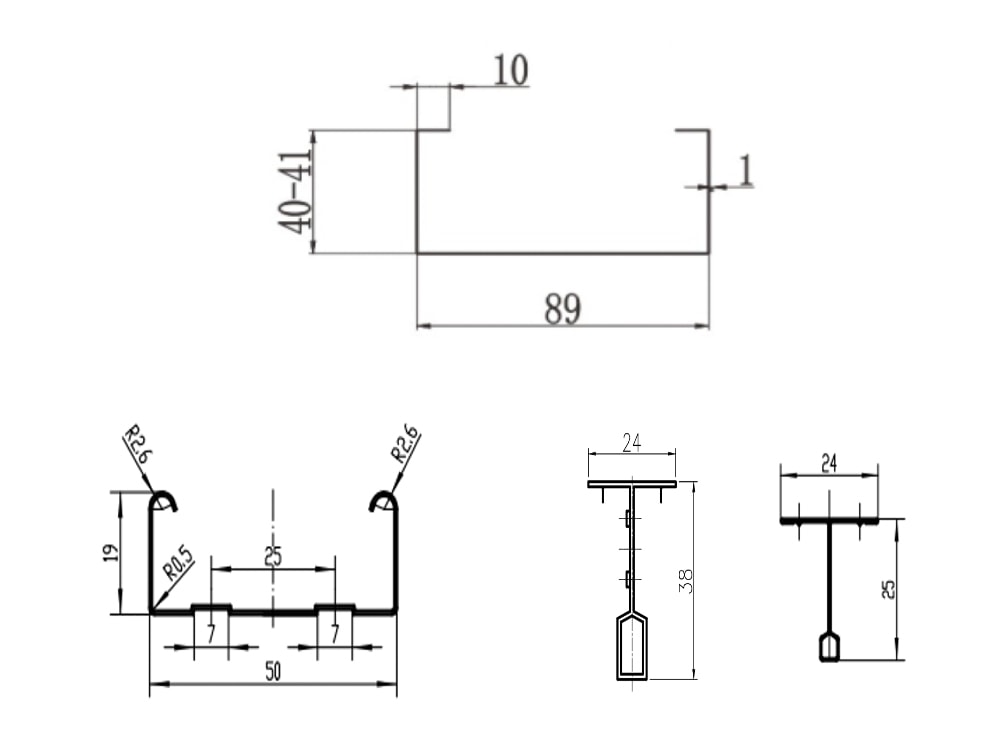

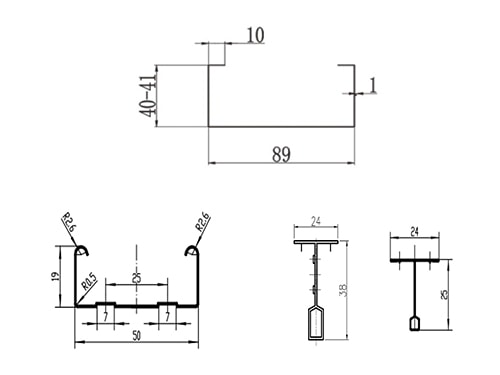

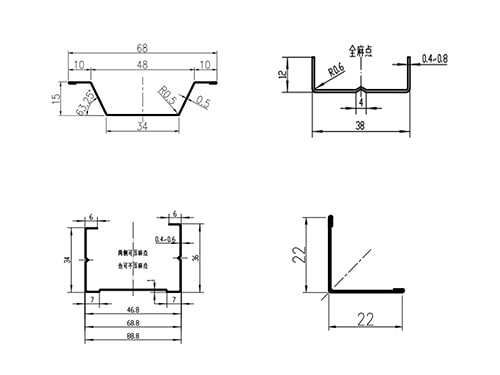

(выберите стандартный профиль или предоставьте собственный чертёж)
Размотка → Подача и направление материала → Пробивка → Профилирование → Резка → Приём готовой продукции
Комплектация| № | Оборудование | Количество |
| 1 | Ручной разматыватель грузоподъёмностью 5 т | 1 компл. |
| 2 | Пробивное устройство | 1 компл. |
| 3 | Основной профилегибочный станок | 1 компл. |
| 4 | Режущее устройство | 1 компл. |
| 5 | Гидравлическая станция | 1 компл. |
| 6 | Система управления (включая шкаф) | 1 компл. |
| 7 | Приёмный стол | 1 компл. |
