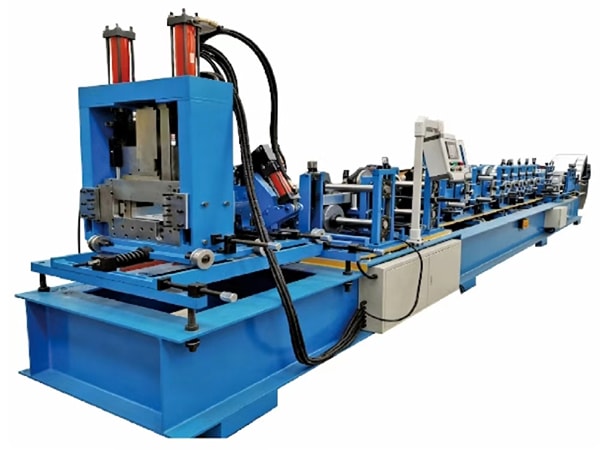

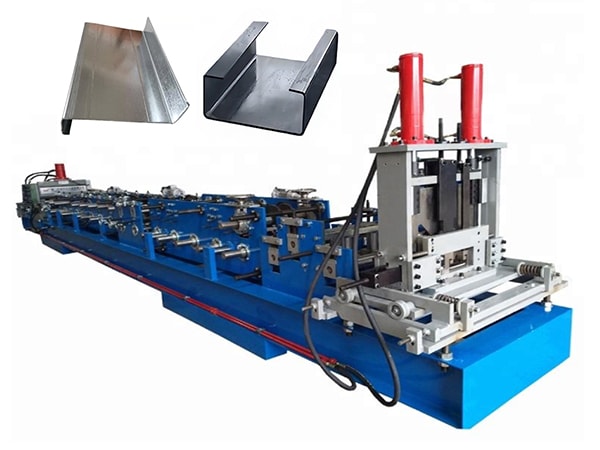

Взаимозаменяемый профилегибочный станок для C/Z-прогонов
Взаимозаменяемый профилегибочный станок для C/Z-прогонов выпускает C- и Z-профили на одной линии. Переход на другой профиль выполняется изменением параметров без замены штампа и остановки станка, что сокращает время переналадки и производственные простои.
ПЛК, сервопривод и цифровая система контроля поддерживают точность профиля: отклонение размеров не превышает ±0,5 мм, угловая погрешность не превышает 0,5°. Линия объединяет автоматическую подачу, профилирование, мерную резку, пробивку и укладку. Суточная производительность составляет 1500-2000 шт. Оборудование подходит для промышленных зданий, складов, логистических объектов и солнечных монтажных конструкций.
| Сырьё | |
| Подходящие материалы | GI (оцинкованная сталь) GL (алюмоцинковая сталь) PPGI (окрашенная оцинкованная сталь) PPGL (окрашенная алюмоцинковая сталь) Al (алюминий) CRC (холоднокатаная рулонная сталь) HRC (горячекатаная рулонная сталь) HRGI (горячекатаная оцинкованная сталь) |
| Предел текучести | Q195, Q235 и другие |
| Толщина материала | 2-3 мм (по заказу) |

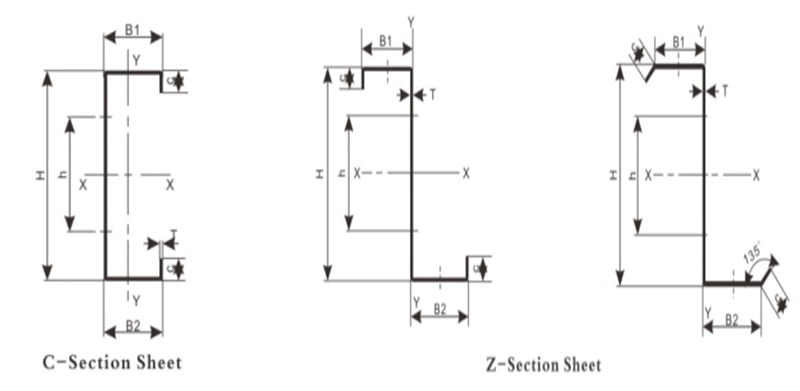

| C-прогон | Ширина подачи: 180-400 мм (по заказу) Полезная ширина: A: 60-200 мм, B: 30-80 мм, C: 0-20 мм |
| Z-прогон | Ширина подачи: 380-650 мм (по заказу) Полезная ширина: A: 150-300 мм, B: 62-92 мм, C: 57-87 мм |
| Габариты станка и система ПЛК | |
| Типы профилей | Один станок поддерживает несколько типов профиля с ручной или автоматической заменой втулок |
| Взаимозаменяемый тип C/Z | Полностью автоматическая электрическая регулировка одной кнопкой |
| Габариты станка | Прибл. 10×1,6×1,5 м |
| Масса станка | 8-10 т |
| Цвет станка | По заказу |
| Система управления | Полностью автоматическое управление с сенсорным экраном ПЛК и частотным преобразователем |
| Напряжение | 380 В, 50 Гц, 3 фазы (по запросу заказчика) |
| Профилегибочный станок | |

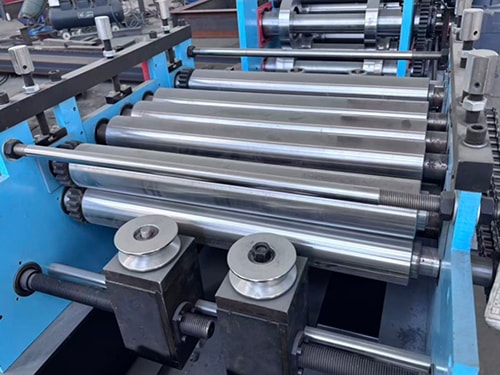

| Правильный ролик | Диаметр: Ø85 мм Материал: сталь 45# (правка 7-9 роликами) |
| Главный вал | Диаметр: Ø80 мм Материал: 45# сталь (чистовая токарная обработка) |
| Материал роликов | GCr15 (отжиг после ковки, HRC 58-60, с хромированием) |

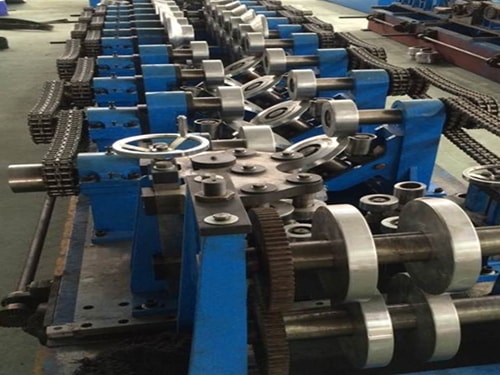

| Формовочные клети | 18 клетей + 13 комплектов взаимозаменяемых модулей CZ |
| Мощность двигателя формовочного станка | 22-30 кВт (с циклоидальным редуктором) |
| Скорость профилирования | 8-30 м/мин |
| Пробивное устройство | |
| Способ пробивки | Гидравлическая пробивка |
| Комплектация пробивных штампов | 3 компл. (количество настраивается по чертежам профиля) |
| Режущее устройство | |
| Способ резки | Автоматическая резка (4,0-11 кВт) |
| Материал режущего ножа | Cr12MoV (термообработка, HRC 58-60) |
(выберите стандартный профиль или предоставьте собственный чертёж)
Размотка → Подача и направление материала → Правка → Профилирование → Пробивка → Резка → Приём готовой продукции
Комплектация| № | Оборудование | Количество |
| 1 | Разматыватель грузоподъёмностью 5 т | 1 компл. |
| 2 | Правильное устройство | 1 компл. |
| 3 | Пробивное устройство | 1 компл. |
| 4 | Основной профилегибочный станок (включая взаимозаменяемые модули CZ) | 1 компл. |
| 5 | Режущее устройство | 1 компл. |
| 6 | Гидравлическая станция | 1 компл. |
| 7 | Система управления (включая шкаф) | 1 компл. |
| 8 | Приёмный стол | 1 компл. |
