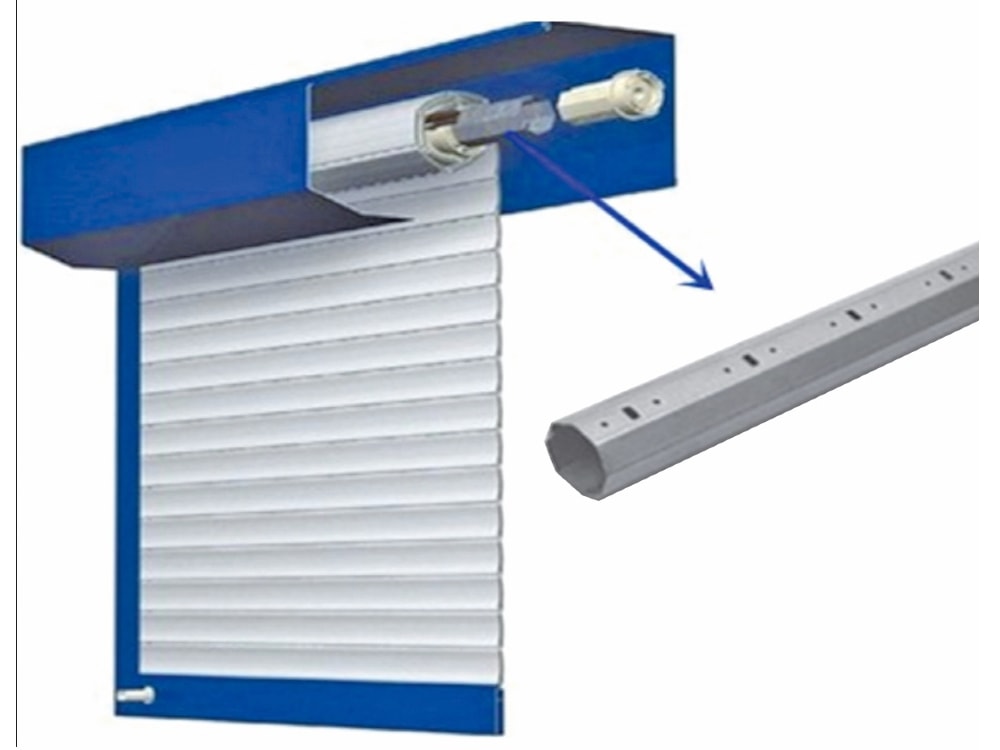

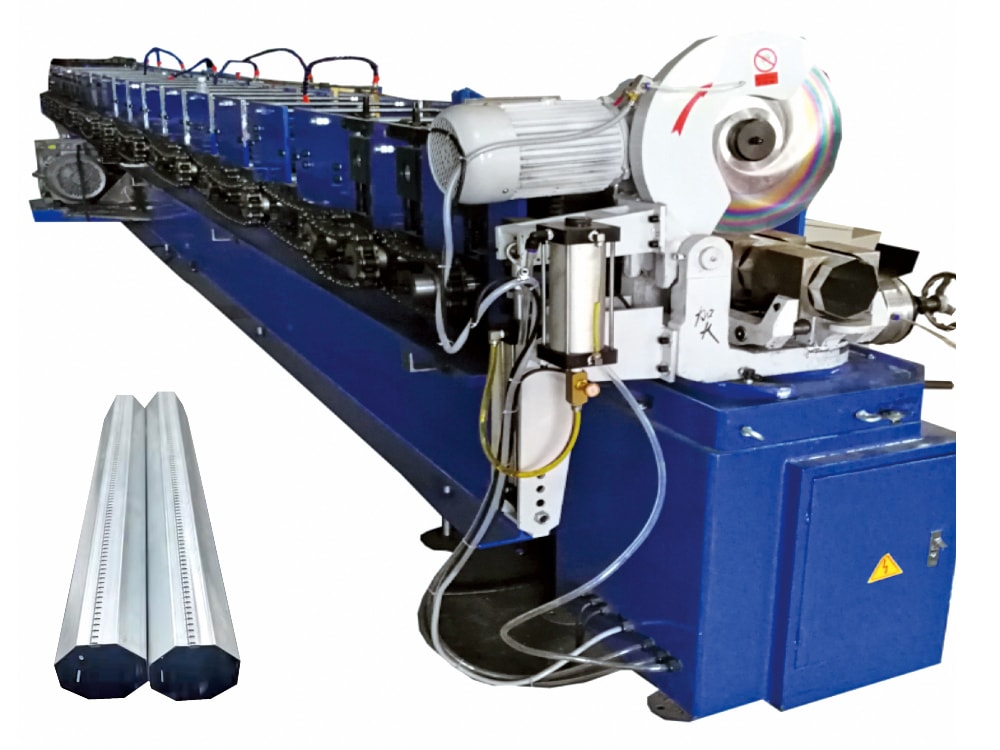

Профилегибочный станок для восьмигранных валов рулонных ворот
Профилегибочный станок для восьмигранных валов рулонных ворот представляет собой полностью автоматическую линию, объединяющую размотку, правку, пробивку, профилирование, мерную резку летучей пилой и укладку.
Станок выпускает восьмигранные валы с диаметром вписанной окружности 40-80 мм для разных рынков. Сервосистема обеспечивает скорость 12-18 м/мин. Допуск размера между гранями составляет менее ±0,3 мм, отклонение прямолинейности не превышает 1 мм на 6 м. Это снижает вибрацию и заклинивание при частом открывании и закрывании ворот.
Технические характеристики| Сырьё | |
| Подходящие материалы | GI (оцинкованная сталь) GL (алюмоцинковая сталь) PPGI (окрашенная оцинкованная сталь) PPGL (окрашенная алюмоцинковая сталь) Al (алюминий) CRC (холоднокатаная рулонная сталь) HRC (горячекатаная рулонная сталь) |
| Толщина материала | 0,4-1,2 мм (по заказу) |
| Ширина подачи | 150-250 мм (по заказу) |
| Полезная ширина | 40-80 мм (по заказу) |
| Габариты станка и система ПЛК | |
| Габариты станка | Прибл. 8×1,6×1,4 м |
| Масса станка | 5 т-7 т |
| Цвет станка | По заказу |
| Система управления | Полностью автоматическое управление с сенсорным экраном ПЛК и частотным преобразователем |
| Напряжение | 380 В, 50 Гц, 3 фазы (по запросу заказчика) |
| Правильно-пробивное устройство | |
| Способ пробивки | Прессовая или гидравлическая пробивка (опция) |
| Материал пробивного штампа | Cr12 (закалка до HRC 58-60) |

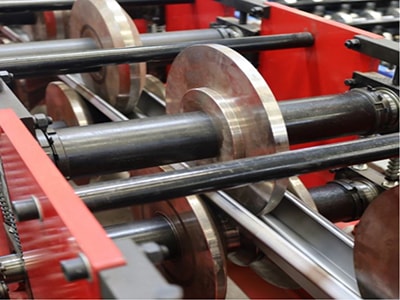

| Формовочный станок | |
| Материал главного вала | Диаметр: Ø50 мм Материал: 45# сталь (чистовая токарная обработка) |
| Материал роликов | 45# сталь (твёрдое хромирование, закалка до HRC 55-62) |
| Формовочные клети | 18-28 клетей |
| Мощность двигателя формовочного станка | 5,5-15 кВт |
| Скорость профилирования | 8-30 м/мин |

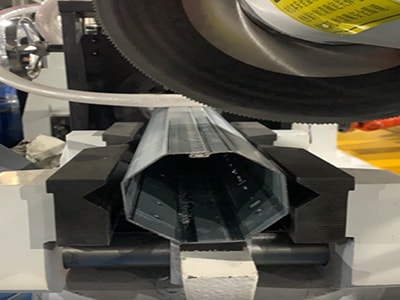

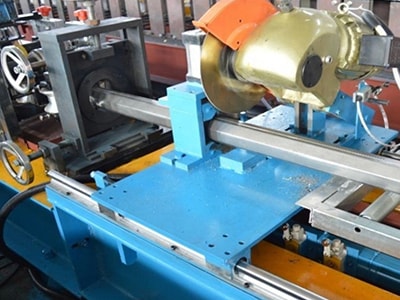

| Режущее устройство | |
| Способ резки | Автоматическая резка (3,0-11 кВт) |
| Материал режущего ножа | Cr12MoV, термообработка, HRC 58-60 |

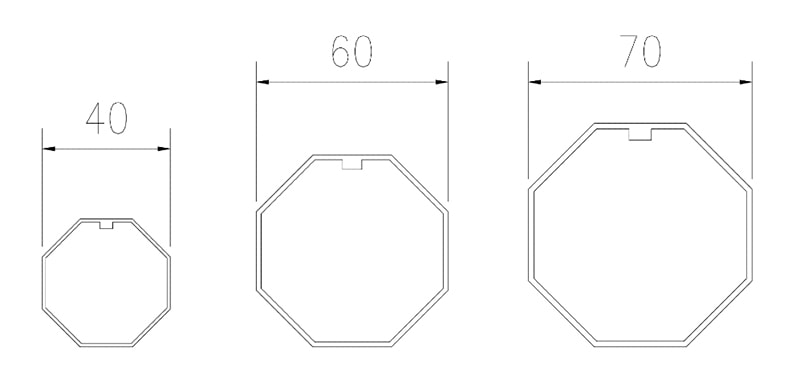

(выберите стандартный профиль или предоставьте собственный чертёж)
Размотка → Подача и правка → Пробивка → Направление материала → Профилирование → Резка → Приём готовой продукции
Комплектация| № | Оборудование | Количество |
| 1 | Ручной разматыватель грузоподъёмностью 3 т | 1 компл. |
| 2 | Правильно-пробивное устройство | 1 компл. |
| 3 | Основной профилегибочный станок | 1 компл. |
| 4 | Режущее устройство | 1 компл. |
| 5 | Гидравлическая станция | 1 компл. |
| 6 | Система управления (включая шкаф) | 1 компл. |
| 7 | Приёмный стол | 1 компл. |
