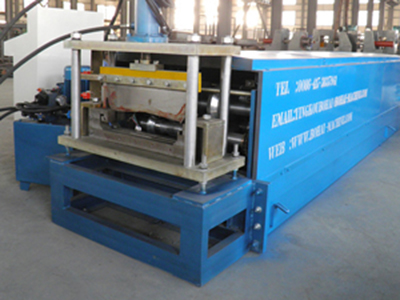

Профилегибочный станок KR 18 для фальцевых кровельных панелей
| Сырьё | |
| Подходящие материалы | Алюминиево-магниево-марганцевый лист (толщина 0,7-1,2 мм) Стальной лист с цветным покрытием (толщина 0,4-0,9 мм) |
| Предел текучести | Q235 МПа |
| Ширина подачи | 250-700 мм (по заказу) |
| Полезная ширина | 170-620 мм (по заказу) |
| Габариты станка и система ПЛК | |
| Габариты станка | Прибл. 8×1,6×1,65 м |
| Масса станка | 5-8 т |
| Цвет станка | По заказу |
| Система управления | Полностью автоматическое управление с сенсорным экраном ПЛК и частотным преобразователем |
| Напряжение | 380 В, 50 Гц, 3 фазы (по запросу заказчика) |

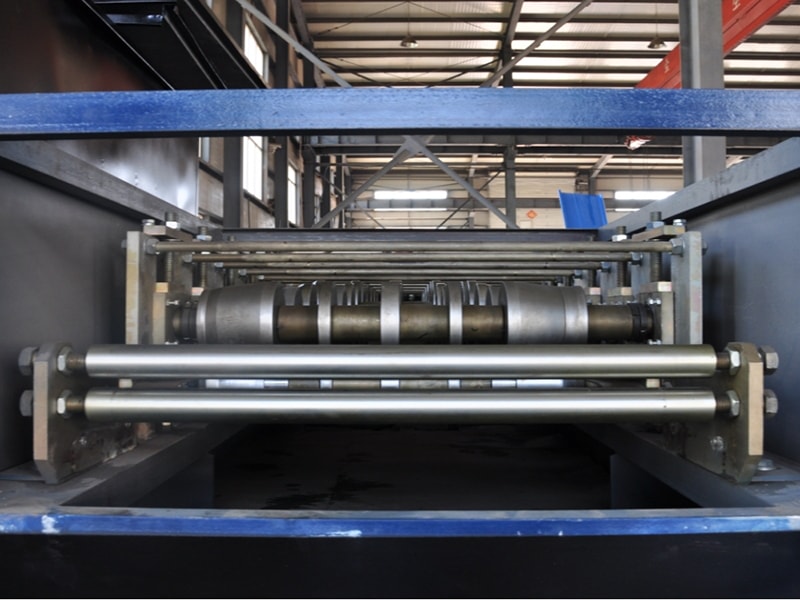

| Профилегибочный станок | |
| Главный вал | Диаметр: Ø60-70 мм Материал: 45# сталь (чистовая токарная обработка) |
| Материал роликов | 45# сталь (твёрдое хромирование, закалка до HRC 55-62) |
| Формовочные клети | 8-20 клетей |
| Мощность двигателя | 3,0-11 кВт |
| Скорость профилирования | 8-30 м/мин |
| Режущее устройство | |
| Способ резки | Автоматическая резка (3,0-11 кВт) |
| Материал режущего ножа | Cr12MoV (термообработка, HRC 58-60) |

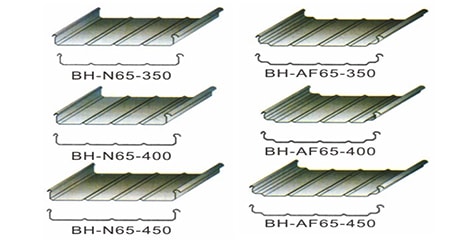

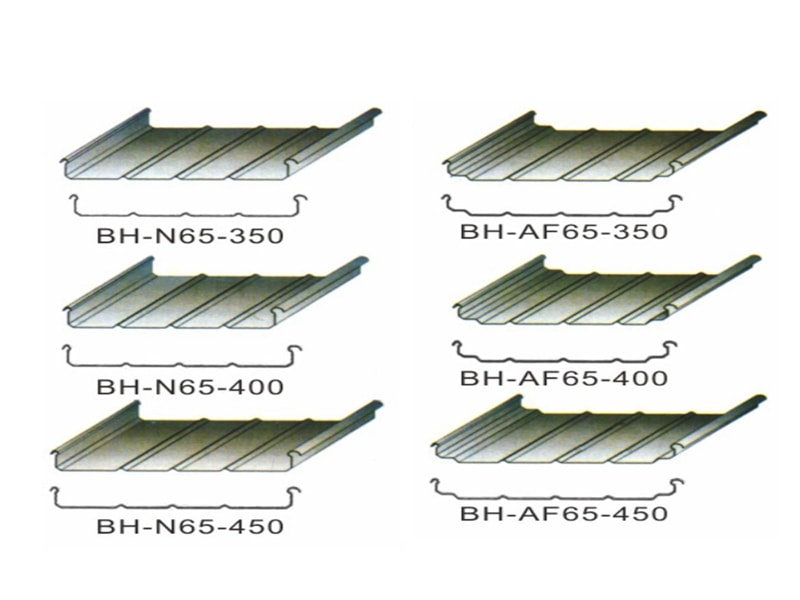

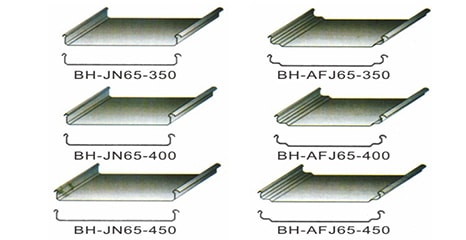

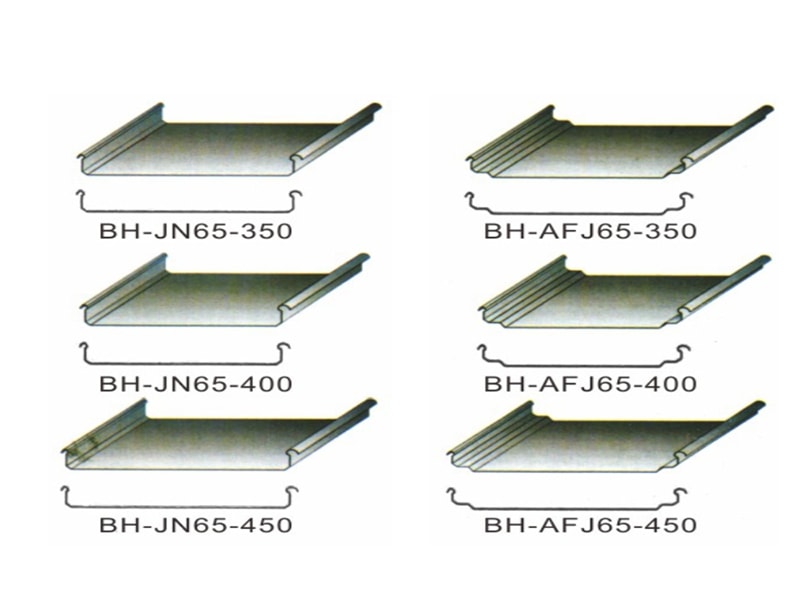

(Выберите один из стандартных профилей ниже или отправьте собственный чертёж)
Технологический процесс
Комплектация| № | Оборудование | Количество |
| 1 | Ручной разматыватель грузоподъёмностью 5 т | 1 компл. |
| 2 | Профилегибочный станок | 1 компл. |
| 3 | Режущее устройство | 1 компл. |
| 4 | Гидравлическая станция | 1 компл. |
| 5 | Система управления (включая шкаф) | 1 компл. |
| 6 | Приёмный стол | 1 компл. |
| Наименование | Количество |
| Разматыватель | 1 |
| С шивальная машина | 2 |
| Разгрузочный стол | 1 |
| Зажим | 4 |
| Подшипники （ 208# ） | 4 |
| Приводная цепь | 3 |
| Звено цепи | 3 |
| Полусекция | 3 |
| Плоскогубцы | 1 |
| Ножницы | 1 |
| Гаечный ключ | 1 |
| Путевой выключатель | 1 （ набор ） |
