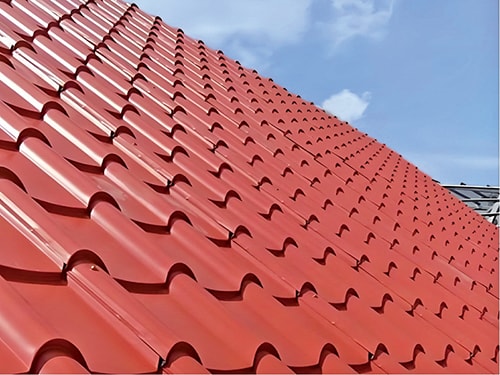

Оборудование для производства глазурованной черепицы
| Сырьё | |
| Подходящие материалы | GI (оцинкованная сталь) GL (алюмоцинковая сталь) PPGI (окрашенная оцинкованная сталь) PPGL (окрашенная алюмоцинковая сталь) Al (алюминий) CRC (холоднокатаная рулонная сталь) HRC (горячекатаная рулонная сталь) |
| Толщина материала | 0,3-0,8 мм (по заказу) |
| Ширина подачи | 1000-1250 мм (по заказу) |
| Полезная ширина | 840-1000 мм (по заказу) |
| Габариты станка и система ПЛК | |
| Габариты станка | Прибл. 8×1,6×1,4 м |
| Масса станка | 5-8 т |
| Цвет станка | По заказу |
| Система управления | Полностью автоматическое управление с сенсорным экраном ПЛК и частотным преобразователем |
| Напряжение | 380 В, 50 Гц, 3 фазы (по запросу заказчика) |
| Профилегибочный станок | |
| Главный вал | Диаметр: Ø70 мм Материал: 45# сталь (чистовая токарная обработка) |

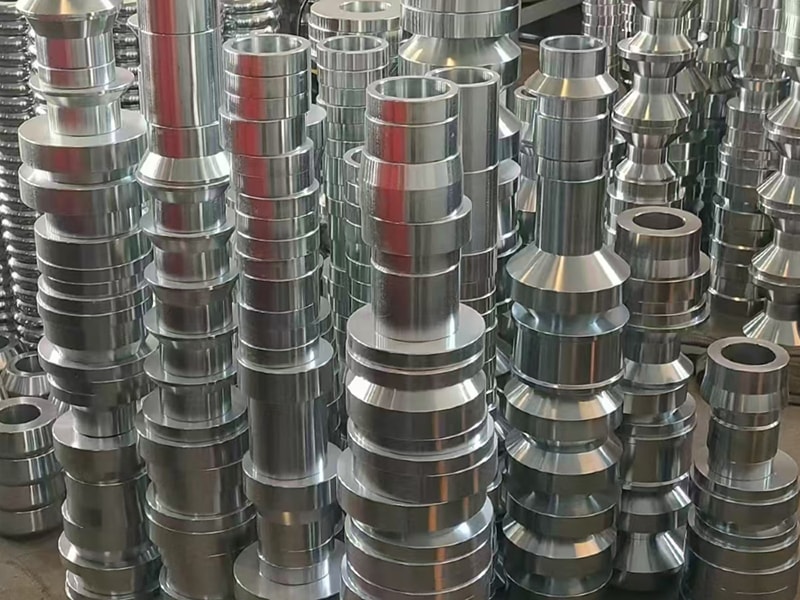

| Материал роликов | 45# сталь (твёрдое хромирование, закалка до HRC 55-62) |
| Формовочные клети | 12-18 клетей |
| Мощность двигателя | 3,0-11 кВт |
| Скорость профилирования | 8-30 м/мин |
| Режущее устройство | |
| Способ резки | Автоматическая резка (3,0-11 кВт) |
| Материал режущего ножа | Cr12MoV (термообработка, HRC 58-60) |

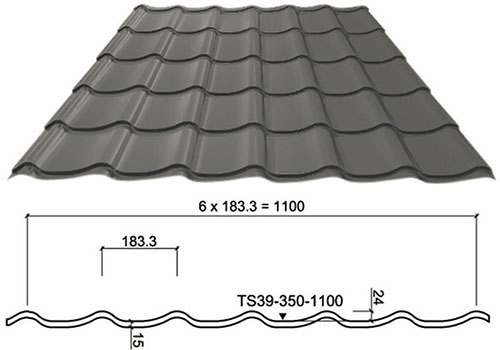

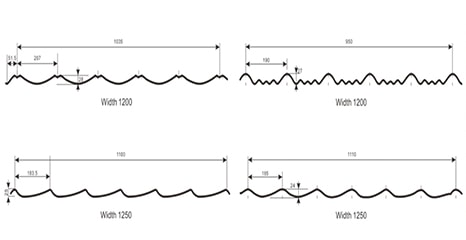

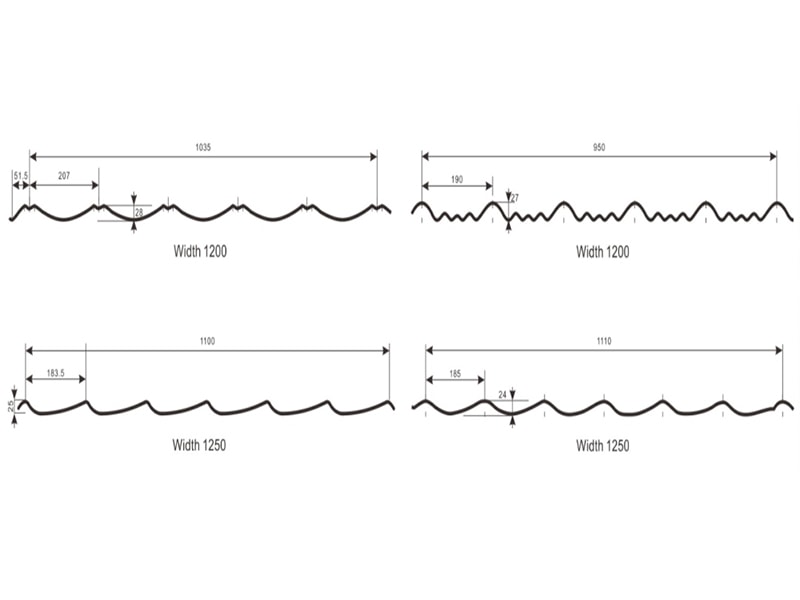

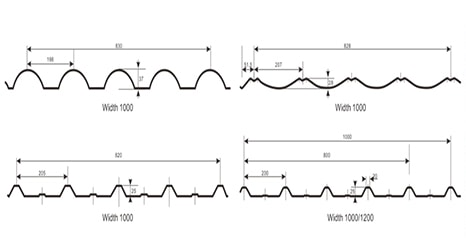

(Выберите один из стандартных профилей ниже или отправьте собственный чертёж)
Размотка → Подача и направление → Профилирование → Автоматическая мерная резка → Приём готовой продукции

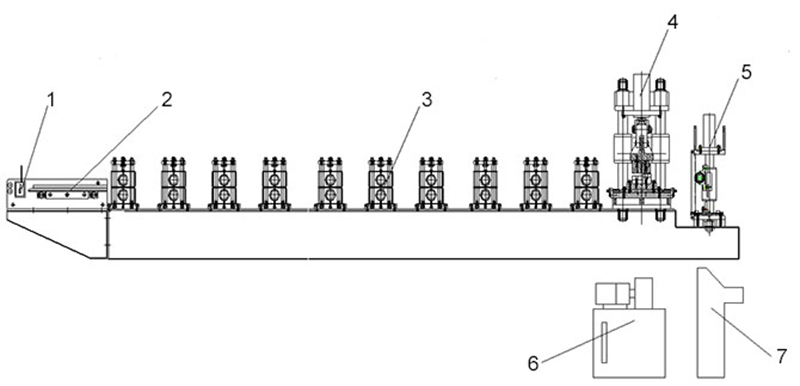

Схема технологического процесса
- Ручные ножницы
- Направляющее устройство

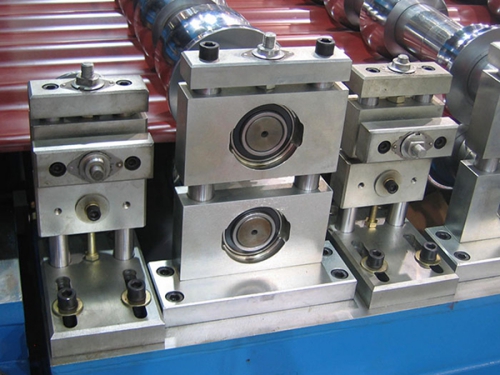

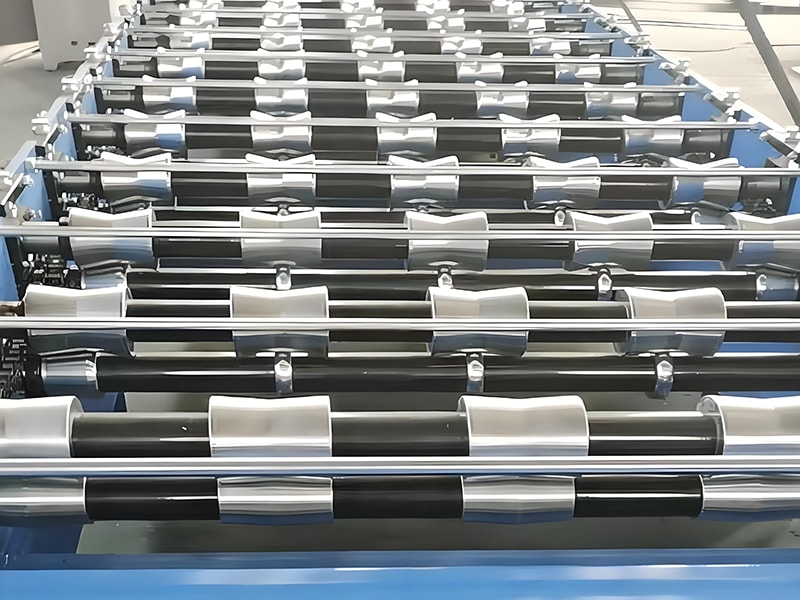

- Профилегибочный стан
- Штамповочный пресс
- Гидравлические ножницы
- Гидравлическая система
- Система управления ПЛК
| № | Оборудование | Количество |
| 1 | Ручной разматыватель грузоподъёмностью 5 т | 1 компл. |
| 2 | Профилегибочный станок | 1 компл. |
| 3 | Режущее устройство | 1 компл. |
| 4 | Гидравлическая станция | 1 компл. |
| 5 | Система управления (включая шкаф) | 1 компл. |
| 6 | Приёмный стол | 1 компл. |
- Особенности конструкции
a. Простая и выверенная конструкция, аккуратный внешний вид. Станина профилегибочной машины выполнена из стальных балок, сваренных между собой и подвергнутых последующей обработке, благодаря чему оборудование предельно устойчиво и стабильно в работе.
б. Автоматические измерительные приборы и высокоточные режущие инструменты позволяют четко придерживаться необходимых размеров изделий. - Комплектация

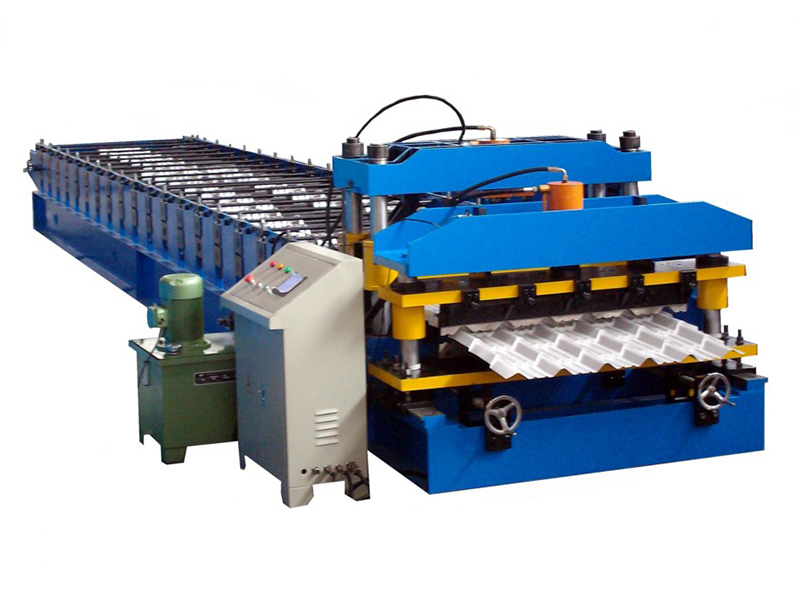

Машина для производства глазурованной черепицы укомплектована разматывателем грузоподъемностью в 5 тонн, системой трансмиссии, профилегибочным станом, устройством поперечной штамповки, гидравлическими ножницами, гидравлической системой, электрической системой управления и приёмным рольгангом.
Технологический процесс
Разматывание→подача листа→ выравнивание и направление листа→ профилирование→поперечная штамповка → резка → разгрузка на рольганг
