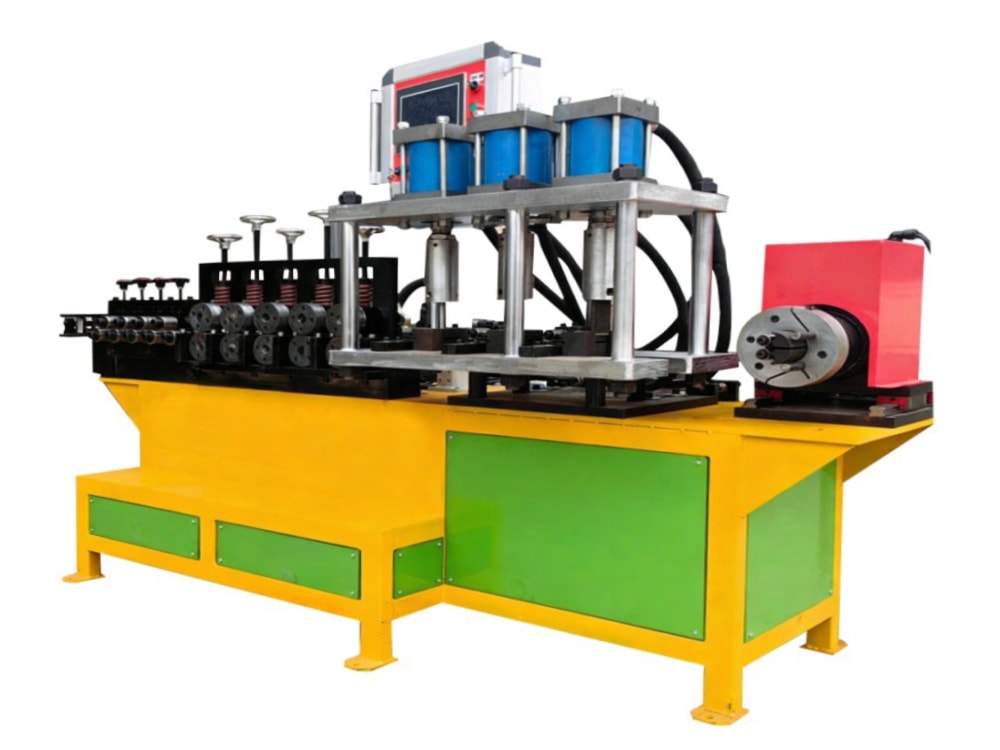

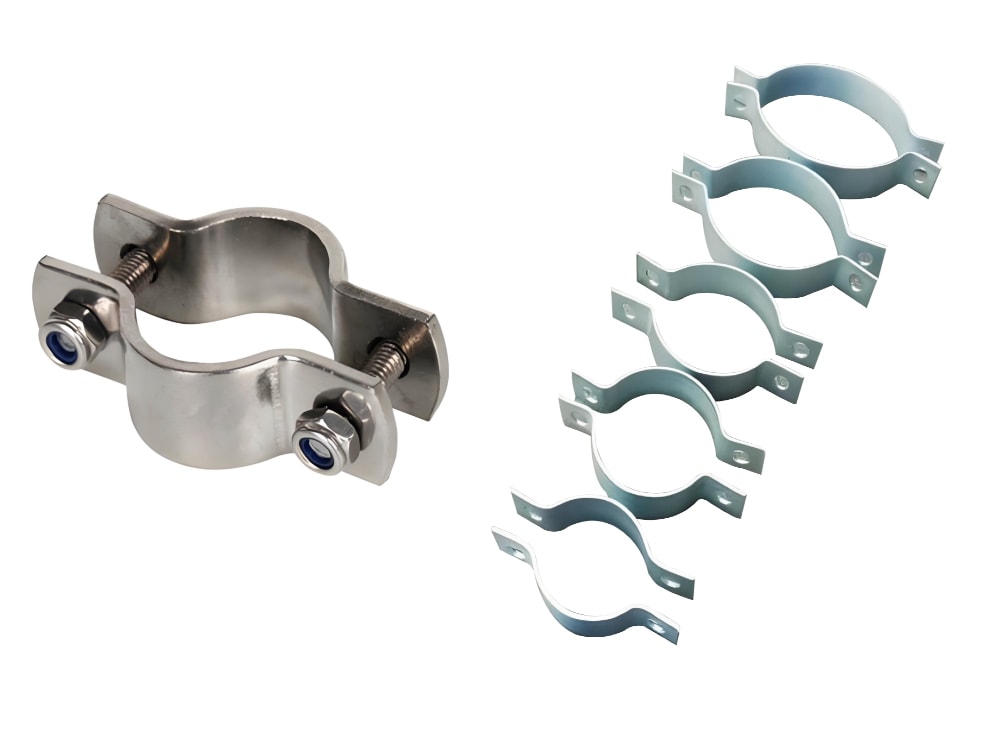

Автоматический станок для формования трубных хомутов из полосы
Автоматический станок предназначен для ЧПУ-производства трубных хомутов из металлической полосы. ПЛК и сервоподача обеспечивают переналадку одним нажатием на разные типоразмеры и автоматическое выполнение подачи, формования, резки и подсчёта.
При скорости 10-20 шт./мин станок более чем в пять раз ускоряет производство хомутов по сравнению с традиционной сваркой или болтовым креплением. За смену выпускается 800-1500 шт., что сокращает сроки выполнения заказов.
Технические характеристики| Сырьё | |
| Подходящие материалы | GI (оцинкованная сталь) GL (алюмоцинковая сталь) PPGI (окрашенная оцинкованная сталь) PPGL (окрашенная алюмоцинковая сталь) Al (алюминий) CRC (холоднокатаная рулонная сталь) HRC (горячекатаная рулонная сталь) HRGI (горячекатаная оцинкованная сталь) |
| Толщина материала | 3,0 мм (макс. 10 мм, по заказу) |
| Ширина подачи | 50 мм (макс. 100 мм, по заказу) |
| Габариты станка и система ПЛК | |
| Тип станка | ЧПУ, поддержка нескольких моделей, автоматическая гибка и пробивка |
| Габариты станка | Прибл. 2×1,6×1,7 м |
| Масса станка | 2 т |
| Цвет станка | По заказу |
| Система управления | Полностью автоматическое управление с сенсорным экраном ПЛК и частотным преобразователем |
| Напряжение | 380 В, 50 Гц, 3 фазы (по запросу заказчика) |
| Формовочный станок | |

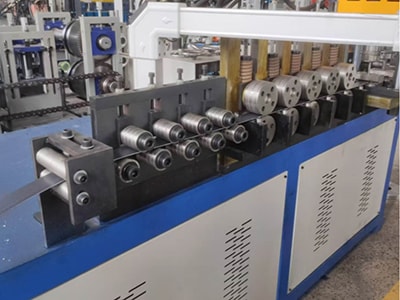

| Правка | Правка девятью роликами |
| Двигатель подачи | Серводвигатель, 4,5 кВт |
| Двигатель гибки | Серводвигатель, 3,8 кВт |
| Двигатель толкателя | Серводвигатель, 0,7 кВт |
| Гидравлическая станция | 7,5 кВт |
| Штамп | 2 компл., пробивка и резка |
| Рабочая скорость | 10-20 шт./мин, в зависимости от размера заготовки |
| № | Оборудование | Количество |
| 1 | Разматыватель грузоподъёмностью 3 т | 1 компл. |
| 2 | Правильное устройство | 1 компл. |
| 3 | Гибочно-пробивной станок | 1 компл. |
| 4 | Гидравлическая станция | 1 компл. |
| 5 | Система управления (включая шкаф) | 1 компл. |
