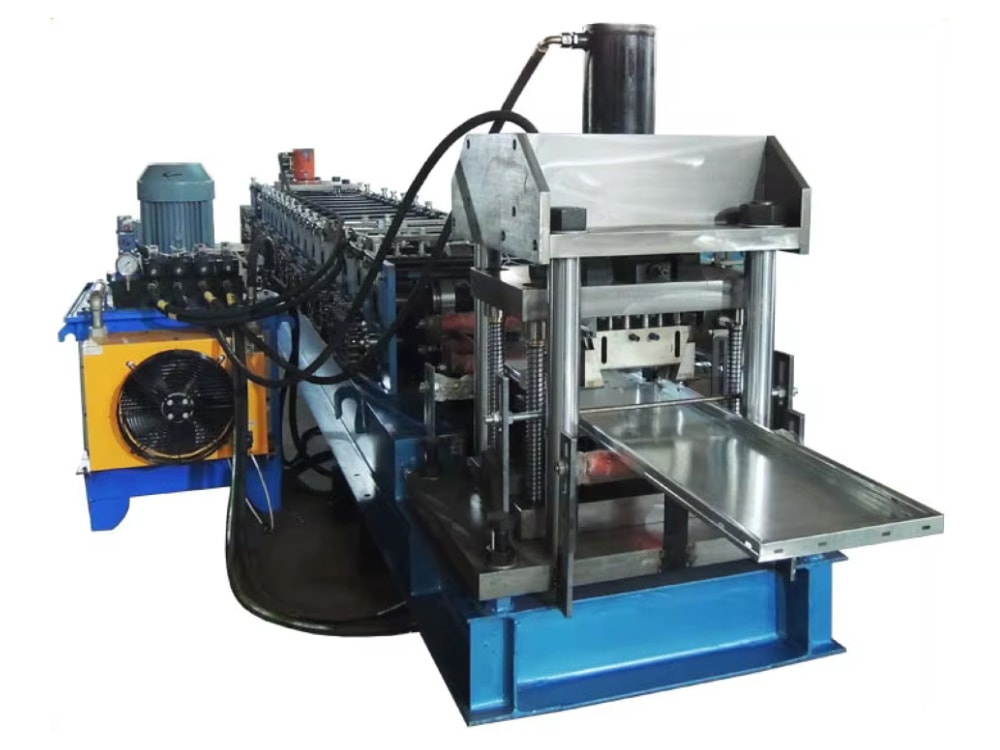

Профилегибочный станок для панелей складских стеллажей

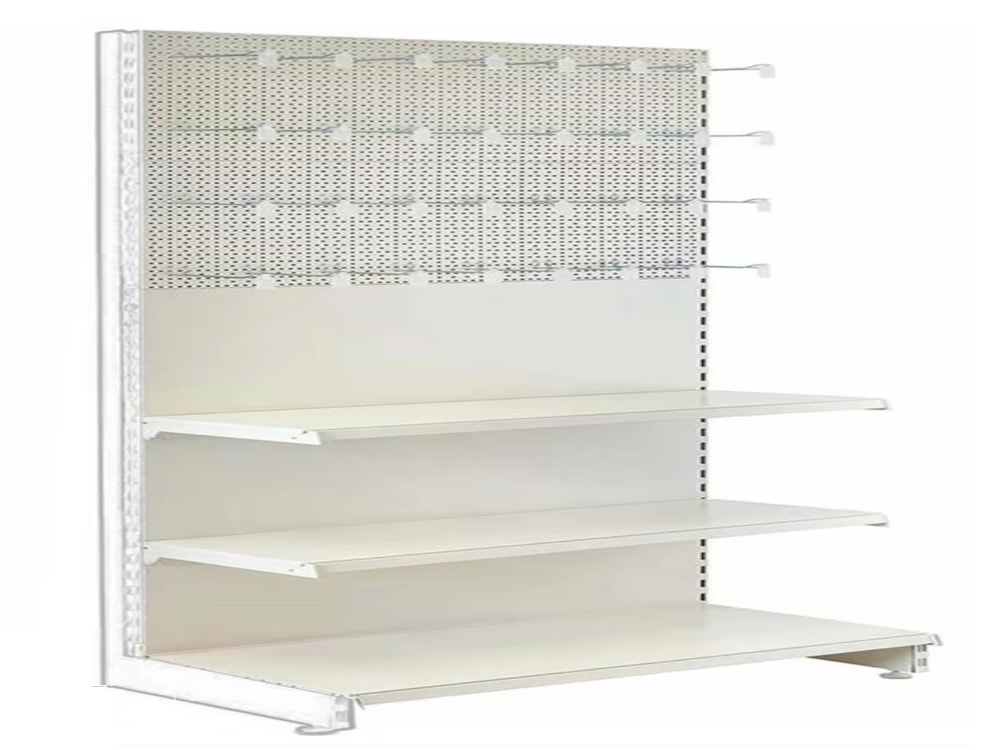

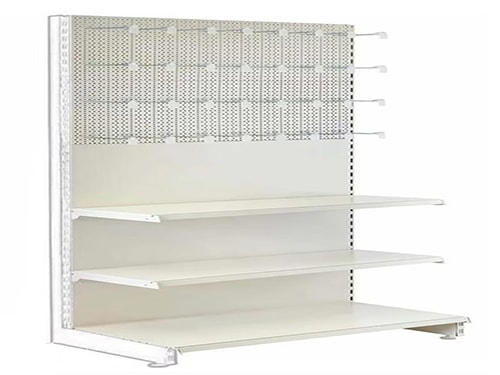

Профилегибочный станок выпускает панели для разных стеллажей, от лёгких торговых до тяжёлых складских систем. Линия обрабатывает углеродистую, оцинкованную, нержавеющую сталь и другие материалы толщиной 0,5-3,0 мм.
Bohai выполняет нестандартные заказы, адаптируя штампы и процесс под несущую способность полки, противоскользящие отверстия, обработку кромок и другие особенности профиля. Это помогает производителям выпускать специализированные стеллажные изделия.
Технические характеристики| Сырьё | |
| Подходящие материалы | GI (оцинкованная сталь) GL (алюмоцинковая сталь) PPGI (окрашенная оцинкованная сталь) PPGL (окрашенная алюмоцинковая сталь) Al (алюминий) CRC (холоднокатаная рулонная сталь) HRC (горячекатаная рулонная сталь) |
| Толщина материала | 0,5-0,6 мм (по заказу) |
| Ширина подачи | 800-1200 мм (по заказу) |
| Полезная ширина | 600-1000 мм (по заказу) |
| Габариты станка и система ПЛК | |
| Габариты станка | Прибл. 12×1,6×1,4 м |
| Масса станка | 7 т-10 т |
| Цвет станка | По заказу |
| Система управления | Полностью автоматическое управление с сенсорным экраном ПЛК и частотным преобразователем |
| Напряжение | 380 В, 50 Гц, 3 фазы (по запросу заказчика) |
| Устройство сервоподачи и гидравлической пробивки | |
| Сервоподача | 2,5-5,5 кВт, GCr15 (закалка до HRC 56-60) |
| Гидравлическое режущее устройство | 5,5-11 кВт, 2 комплекта режущих штампов |

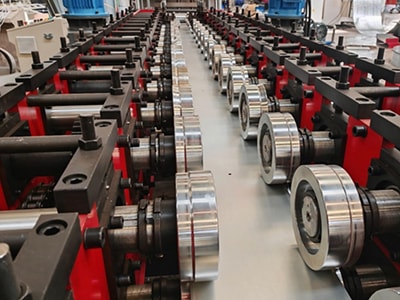

| Формовочный станок | |
| Материал главного вала | Диаметр: Ø70 мм Материал: 45# сталь (чистовая токарная обработка) |

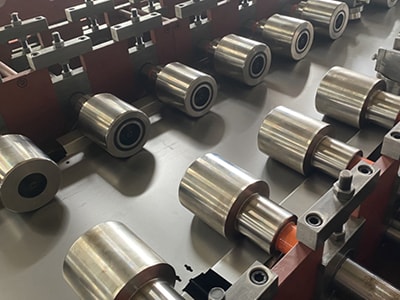

| Материал роликов | GCr15 (отжиг после ковки, HRC 58-60, с хромированием) |
| Формовочные клети | 14-24 клетей |
| Мощность двигателя формовочного станка | 5,0-11 кВт |
| Скорость профилирования | 8-20 м/мин |
| Гидравлическое устройство позиционирования отверстий, резки и гибки | |
| Способ резки | Гидравлическая станция 3,0 кВт, 1 комплект устройства измерения и позиционирования отверстий, 1 гидравлический режущий станок со штампом |
| Материал режущего ножа | Cr12MoV (термообработка, HRC 58-60) |

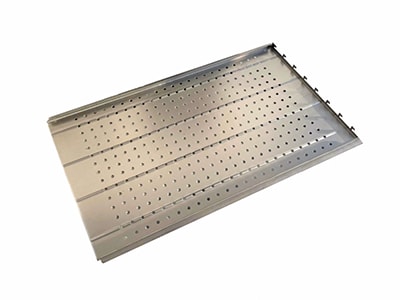

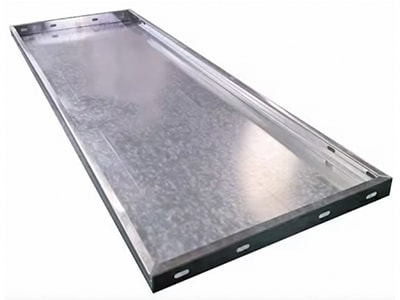

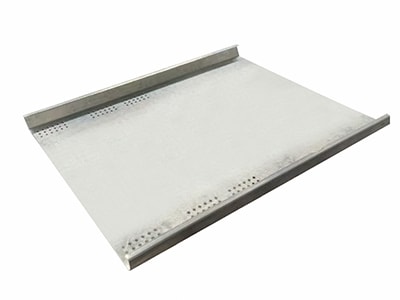

(выберите стандартный профиль или предоставьте собственный чертёж)
Размотка → Сервоподача и гидравлическая резка → Подача материала → Профилирование → Позиционирование отверстий, гидравлическая резка и гибка → Приём готовой продукции
Комплектация| № | Оборудование | Количество |
| 1 | Пассивный разматыватель грузоподъёмностью 5 т и правильное устройство с 7 роликами | 1 компл. |
| 2 | Устройство сервоподачи и гидравлической резки | 1 компл. |
| 3 | Основной профилегибочный станок | 1 компл. |
| 4 | Гидравлическое позиционирование отверстий, резка и гибка | 1 компл. |
| 5 | Приёмный стол | 1 компл. |
| 6 | Гидравлическая станция | 1 компл. |
| 7 | Система управления (включая шкаф) | 1 компл. |
| 8 | Приёмный стол | 1 компл. |
