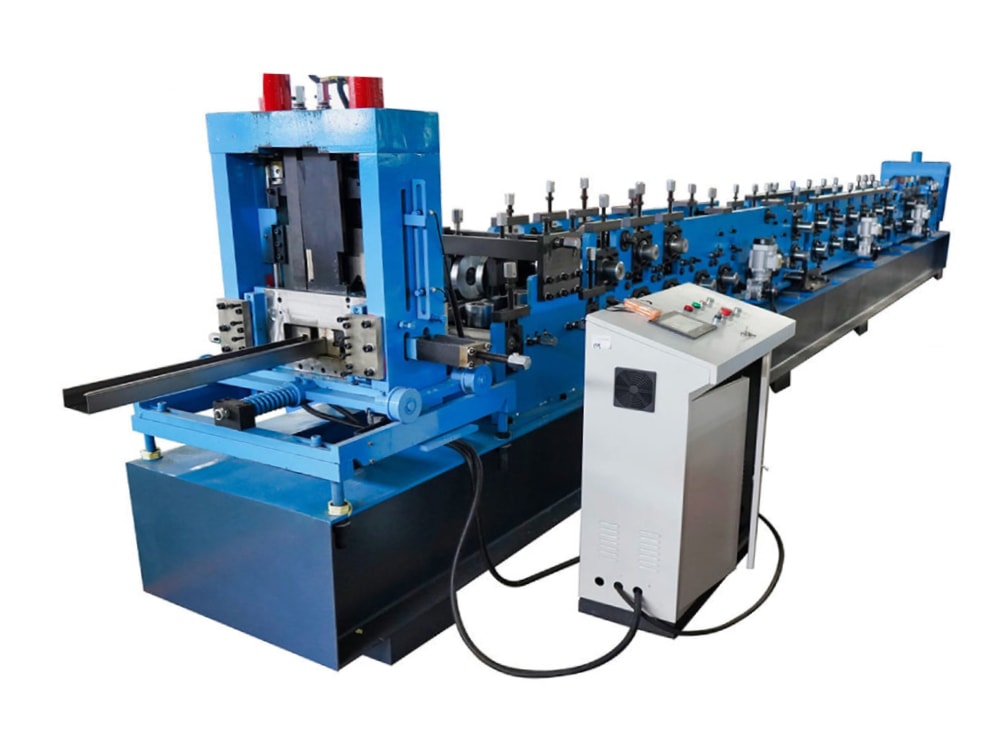

Профилегибочный станок для раскосов складских стеллажей
Профилегибочный станок выпускает диагональные и горизонтальные раскосы складских стеллажей. Линия работает с углеродистой, оцинкованной, нержавеющей, высокопрочной сталью Q345, Q460 и другими материалами.

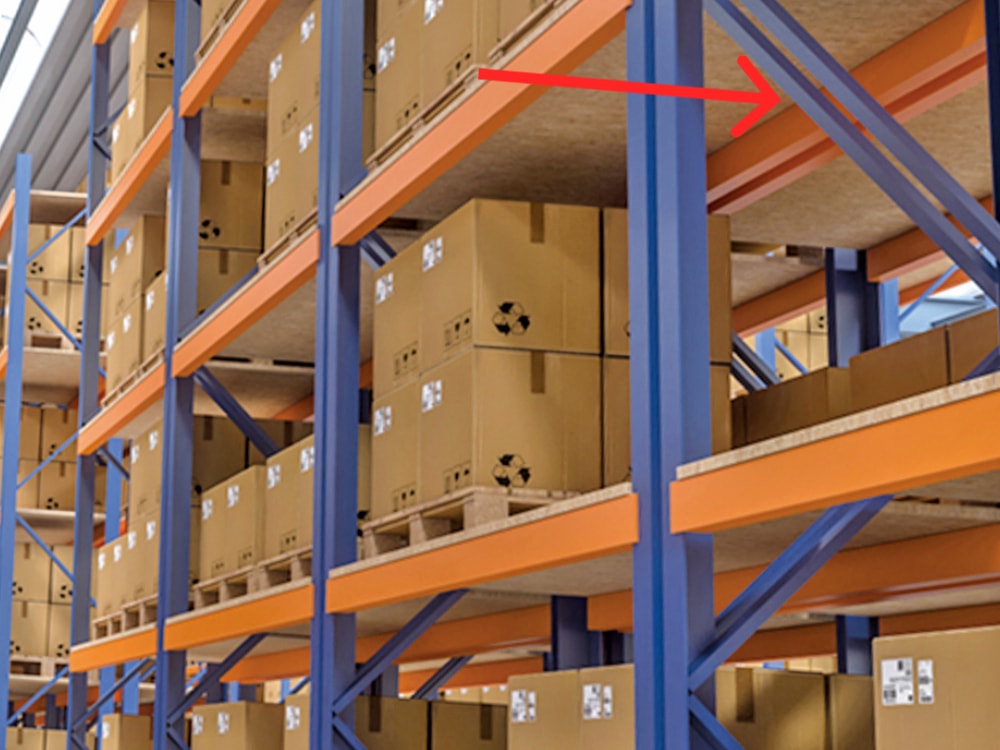

Холодное профилирование создаёт замкнутые или усиленные C-образные профили с повышенной прочностью на растяжение и срез. Готовые раскосы увеличивают боковую устойчивость стеллажей и уменьшают деформацию при полной нагрузке.
Технические характеристики| Сырьё | |
| Подходящие материалы | GI (оцинкованная сталь) GL (алюмоцинковая сталь) PPGI (окрашенная оцинкованная сталь) PPGL (окрашенная алюмоцинковая сталь) Al (алюминий) CRC (холоднокатаная рулонная сталь) HRC (горячекатаная рулонная сталь) HRGI (горячекатаная оцинкованная сталь) |
| Толщина материала | 1,2-2,0 мм (по заказу) |
| Ширина подачи | 100 мм (по заказу) |
| Полезная ширина | 40-50 мм (по заказу) |
| Габариты станка и система ПЛК | |
| Типы профилей | Один станок поддерживает несколько типов профиля с ручной или автоматической заменой втулок |
| Габариты станка | Прибл. 8×1,6×1,4 м |
| Масса станка | 5 т-7 т |
| Цвет станка | По заказу |
| Система управления | Полностью автоматическое управление с сенсорным экраном ПЛК и частотным преобразователем |
| Напряжение | 380 В, 50 Гц, 3 фазы (по запросу заказчика) |
| Формовочный станок | |

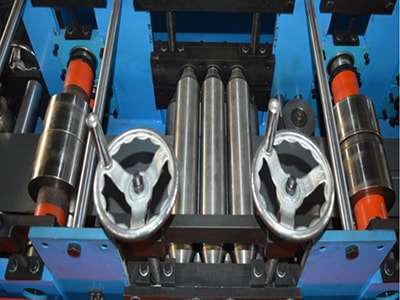

| Материал главного вала | Диаметр: Ø70 мм Материал: 45# сталь (чистовая токарная обработка) |
| Материал роликов | GCr15 (отжиг после ковки, HRC 58-60, с хромированием) |

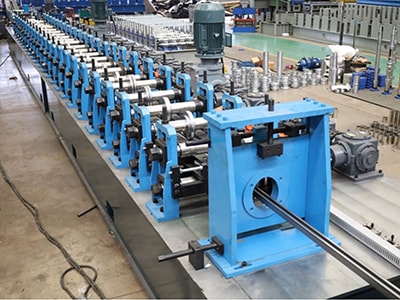

| Формовочные клети | 10-16 клетей |
| Мощность двигателя формовочного станка | 5,0-11 кВт |
| Скорость профилирования | 8-20 м/мин |
| Пробивное устройство | |
| Способ пробивки | Гидравлическая пробивка |
| Система пробивки | Следящая пробивка с сервоприводом |

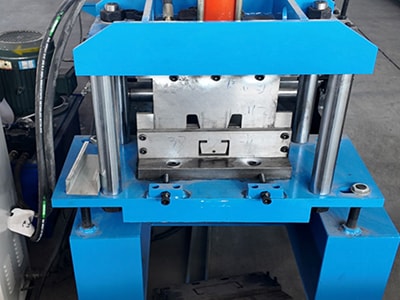

| Режущее устройство | |
| Способ резки | Автоматическая следящая гидравлическая резка (5,5-11 кВт) |
| Материал режущего ножа | Cr12MoV (термообработка, HRC 58-60) |
Размотка → Подача и направление материала → Профилирование → Следящая гидравлическая резка → Приём готовой продукции
Комплектация| № | Оборудование | Количество |
| 1 | Разматыватель грузоподъёмностью 5 т | 1 компл. |
| 2 | Основной профилегибочный станок | 1 компл. |
| 3 | Пробивное устройство | 1 компл. |
| 4 | Следящая гидравлическая резка | 1 компл. |
| 5 | Гидравлическая станция | 1 компл. |
| 6 | Система управления (включая шкаф) | 1 компл. |
| 7 | Приёмный стол | 1 компл. |
