Профилегибочный станок для пенозаполненных рулонных ворот

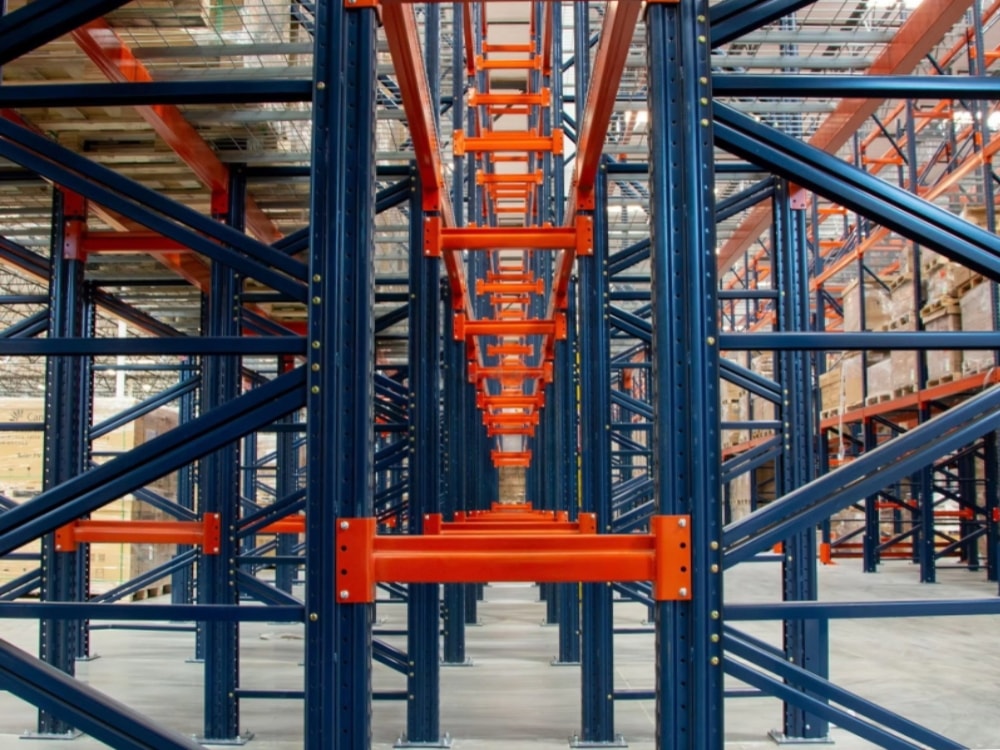

Профилегибочный станок предназначен для непрерывного выпуска стоек складских стеллажей. Линия объединяет размотку, правку, пробивку, профилирование и резку, обеспечивая автоматическое производство профилей для складских систем.
Линия Bohai для стоек настраивается под холоднокатаную, горячекатаную, оцинкованную и нержавеющую сталь, алюминиевые сплавы, высокопрочную сталь Q460 и другие материалы. Диапазон толщины составляет 0,2-16 мм, скорость производства 15-40 м/мин.
Замкнутая система контроля отслеживает положение отверстий, точность мерной резки и отклонение профиля, обеспечивая вертикальность стоек и их несущую способность.

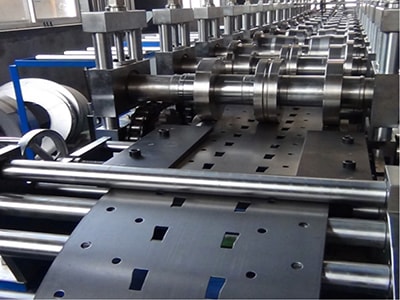

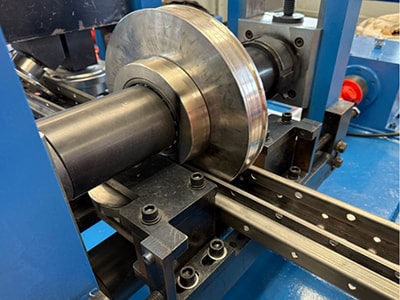

Технические характеристики| Сырьё | |
| Подходящие материалы | GI (оцинкованная сталь) GL (алюмоцинковая сталь) PPGI (окрашенная оцинкованная сталь) PPGL (окрашенная алюмоцинковая сталь) Al (алюминий) CRC (холоднокатаная рулонная сталь) HRC (горячекатаная рулонная сталь) HRGI (горячекатаная оцинкованная сталь) |
| Толщина материала | 1-3 мм (по заказу) |
| Ширина подачи | 100-400 мм (по заказу) |
| Полезная ширина | 80-140 мм/60-150 мм (по заказу) |
| Габариты станка и система ПЛК | |
| Типы профилей | Один станок поддерживает несколько типов профиля с ручной или автоматической заменой втулок |
| Габариты станка | Прибл. 20×1,6×1,4 м |
| Масса станка | 8 т-15 т |
| Цвет станка | По заказу |
| Система управления | Полностью автоматическое управление с сенсорным экраном ПЛК и частотным преобразователем |
| Напряжение | 380 В, 50 Гц, 3 фазы (по запросу заказчика) |
| Правильное устройство | |
| Правильные ролики | 7 роликов: 3 верхних и 4 нижних |
| Материал роликов | Диаметр: Ø90 мм Материал: 45# сталь (чистовая токарная обработка) |
| Мощность двигателя | 5,5 кВт |
| Пробивное устройство | |
| Способ пробивки | Пресс усилием 80 т |
| Материал штампа | Cr12MoV (закалка до HRC 58-62) |
| Пробивной штамп | 2 компл. (количество настраивается по чертежам профиля) |
| Мощность двигателя | Серводвигатель 5,5 кВт |
| Формовочный станок | |
| Материал главного вала | Ø90 мм, 40Cr (закалка и отпуск) |
| Материал роликов | Cr12 (закалка до HRC 58-62) |
| Формовочные клети | 20-30 клетей |
| Мощность двигателя формовочного станка | 30-50 кВт |
| Скорость профилирования | 8-20 м/мин |
| Режущее устройство | |
| Способ резки | Полностью автоматическая следящая гидравлическая резка с сервоприводом 11-30 кВт |
| Материал режущего ножа | Cr12MoV (термообработка, HRC 58-60) |

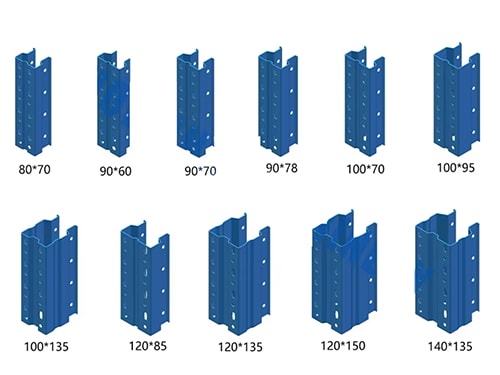

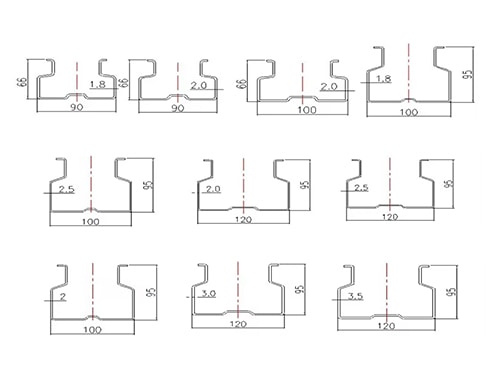

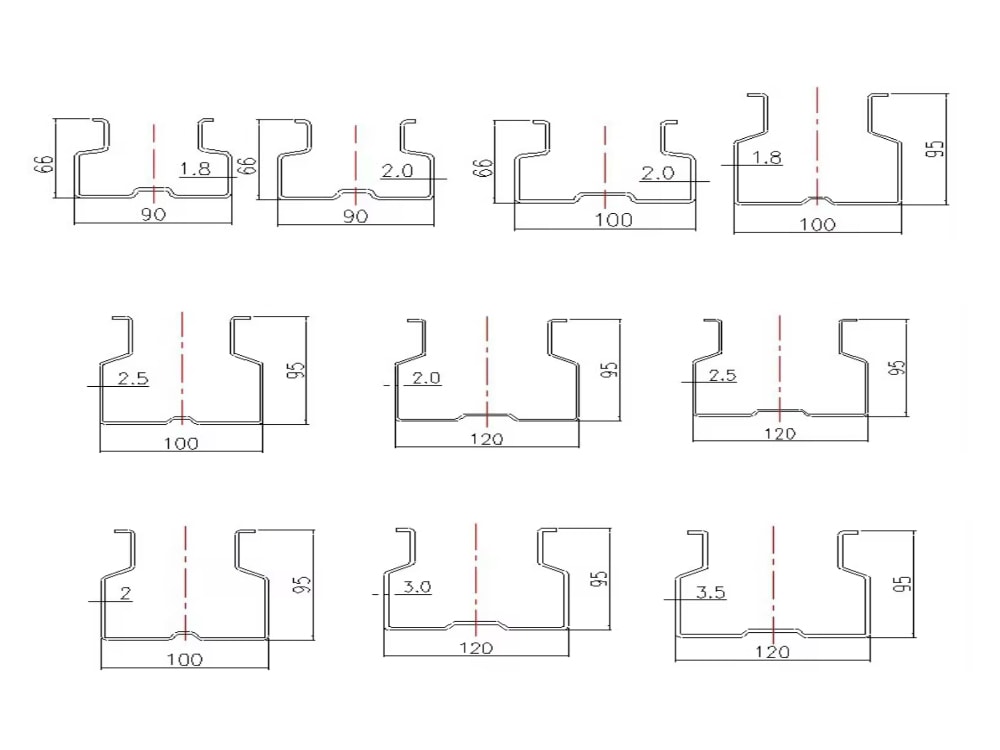

(выберите стандартный профиль или предоставьте собственный чертёж)

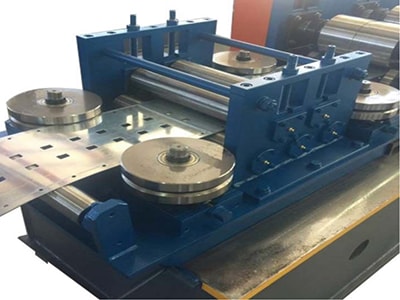

Размотка → Правка, сервоподача и пробивка → Входное направление → Профилирование → Следящая гидравлическая резка → Приём готовой продукции

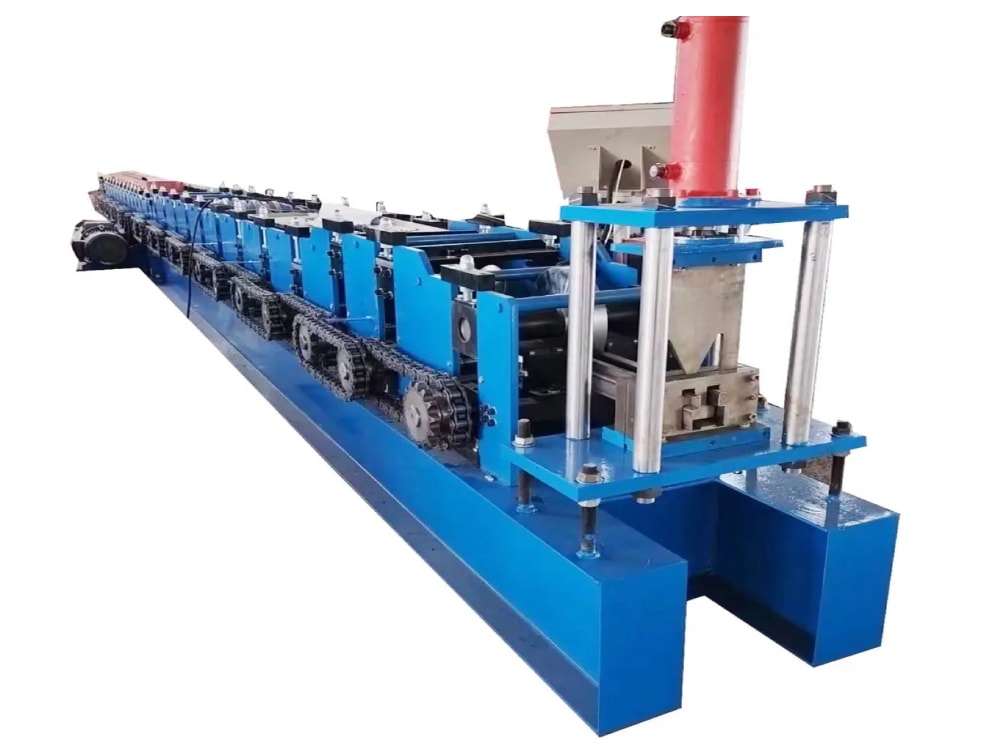

Комплектация| № | Оборудование | Количество |
| 1 | Размотка рулона массой до 5 т | 1 компл. |
| 2 | Правильный станок | 1 компл. |
| 3 | Станок сервоподачи и пробивной пресс | 1 компл. |
| 4 | Основной профилегибочный станок | 1 компл. |
| 5 | Станок следящей гидравлической резки | 1 компл. |
| 6 | Гидравлическая станция | 1 компл. |
| 7 | Система управления (включая шкаф) | 1 компл. |
| 8 | Приёмный стол | 1 компл. |
